Consola portátil frambuesa Pi $20 (1 / 10 paso)

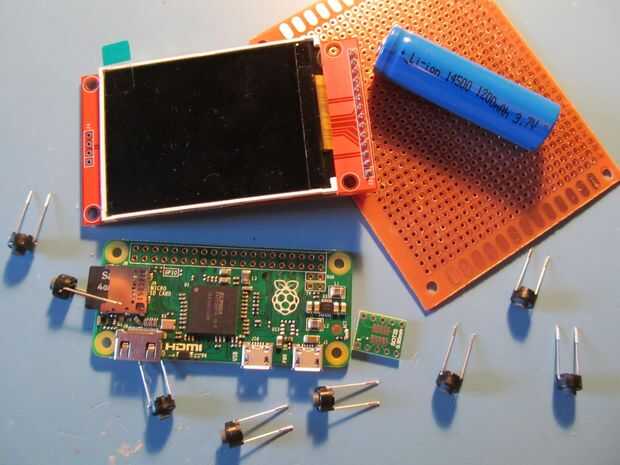

Paso 1: Reunir los materiales

Vamos sobre las piezas que vas a tener que comprar para tu consola.

Frambuesa Pi cero $5

El más barato, más pequeño Raspberry Pi todavía, ideal para este proyecto. Recogida una de Adafruit, elemento 14 o Ebay.

SPI de 2,4 en 240 x 320 TFT $5,88

Barata y fácilmente interconectado con el Raspberry Pi. Buena calidad y rendimiento. Comprar aquí.

Célula de batería de ión de litio 14500 $0,99

Prácticamente son las baterías recargables más baratas disponibles. Afirman tener una capacidad de 1200mah, pero eso es falso. Mis pruebas demuestran alrededor de 400mah. Uno de ellos le dará aproximadamente una hora de duración. Si tienes un extra $10 ir a uno de ellos. Duración de la batería aumentará por un factor de 4. O, si tienes un celular viejo con un 3.7V batería del León, que utiliza y hacer la consola $19. O, si estás dispuesto a hacer más grande la consola, una multitud de estas baterías en paralelo.

Placa de prototipado $1

Se necesita sobre 7x9cm de perfboard, yo tengo la mía en ebay por $1.

Carga de circuito $3

Para cargar su suciedad baratas baterías necesita un circuito de carga. Revisa mi lista en Mouser. Usted también necesitará un SOT-23 breakout Junta para el cargador de IC. Si no tienes las habilidades necesarias para construir una tabla de un esquema o de la soldadura de un componente de SOT-23, construí un tablero personalizado se puede comprar en Tindie, pero le costará un extra de $5. Compra aquí.

Micro USB arranque $1,50

Esto se utiliza para cargar la consola. Si usted pide mi consejo personalizado sobre esta parte no es necesaria. Comprar aquí.

3V a 5V DC-DC Step Up convertidor $1,50

Se utiliza para aumentar el voltaje de la batería a un voltaje usable por el Raspberry Pi. Comprar aquí.

Costo total: $19,86

Usted también necesitará algún alambre, básica soldadura herramientas y los adaptadores necesarios y dongles para fijar el cero de la Pi. Mayoría de la gente ya tiene estas cosas tan sin costo adicional.
