Paso 3: Conexión del módulo de relé

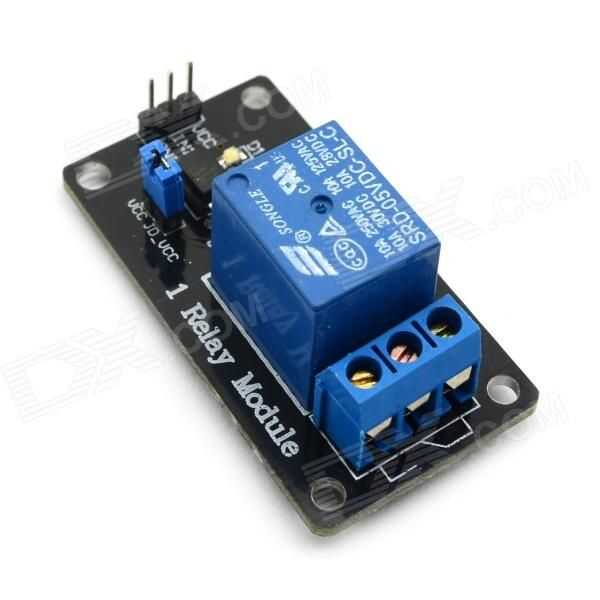

Módulo de relé:
Un relé es un interruptor operado eléctricamente.
Módulo de arranque del relé es una opción inteligente para el control de cargas más altas actuales de la Junta de desarrollo de microcontrolador, puerto paralelo de PC o Arduino.
Los relés son conducidos por array de darlington popular ULN2803A. Este transistor darlington proporcionan una salida suficiente para ser conducida por la salida digital del arduino.

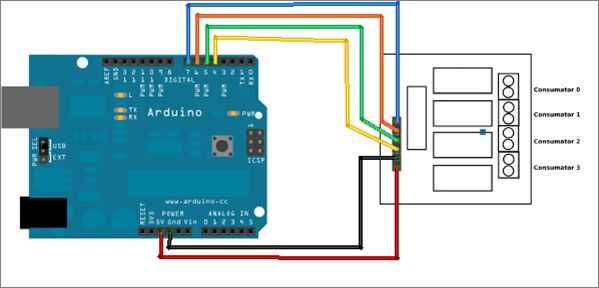

Conectar la clavija de V a 5V y el pin GND a la correspondiente GND de Arduino. Los pines del IC darlington están marcados 1-n (n es aquí el número de relé es conducir el IC darlington) conéctelas a las clavijas de salida digital del arduino. los pines marcan IN1, IN2... In8 se utilizan para conducir el relé correspondiente, conéctelas a las clavijas de salida digital del arduino.
El relé tiene tres terminales N/O(NORMALLY OPEN) N/C(NORMALLY CLOSED), COM. Uno de los terminales AC que convencionalmente está conectado a un interruptor manual está conectado a la terminal COM y el otro está conectado al terminal N/O.
