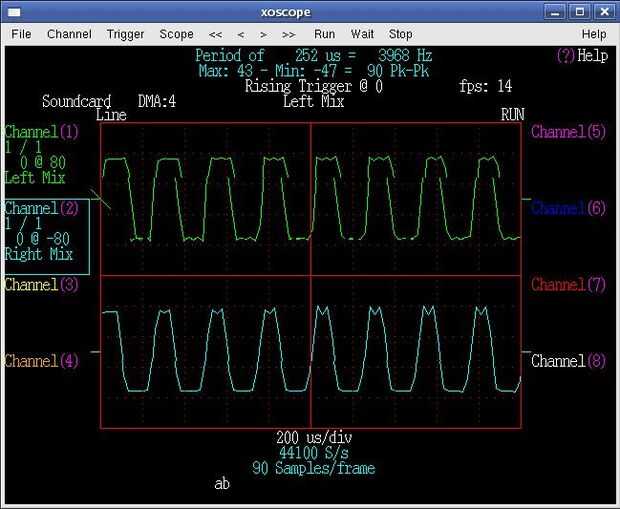

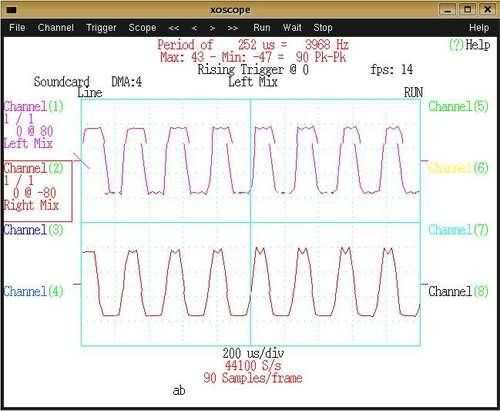

Simple PC oscilliscope

a veces cuando construir simple ttl (lógica de Transistor-transistor) circuitos me gustaria ver los resultados de la salida. Un ejemplo sería el pwm (modulación por ancho de pulso) que puede controlar un motor de robot. No tengo el dinero para comprar un osciloscopio. así que estoy utilizando este proyecto para satisfacer esas necesidades.

Tenga en cuenta que supongo que sabes usar este sistema. Si no estás seguro, por favor haz un profesional para ayudar a. Si no está familiarizado con la electrónica no hagas esto sin la ayuda de un profesional. Sondas inadecuadas podrían destruir su computadora, lo que está conectado al ordenador y así no ser seguro.

Etiquetas: Electrónica, Computadoras, Linux, Oscilliscope
