Conmutación automática de la luz con sensor de proximidad infrarrojo (2 / 4 paso)

Paso 2: Conexión de SENSOR de proximidad

1. proximidad Sensor:

Un sensor de proximidad es un sensor capaz de detectar la presencia de objetos cercanos sin ningún contacto físico.

Un sensor de proximidad emite a menudo un campo electromagnético o un haz de radiaciones electromagnéticas (infrarrojo, por ejemplo) y busca cambios en la señal de retorno o campo. El objeto es detectado se refiere a menudo como blanco del sensor de proximidad. Objetivos de sensor de proximidad diferentes exigen diferentes sensores. Por ejemplo, un sensor capacitivo o fotoeléctrico puede ser adecuado un plástico blanco; un sensor de proximidad inductivo requiere siempre un objetivo de metal.

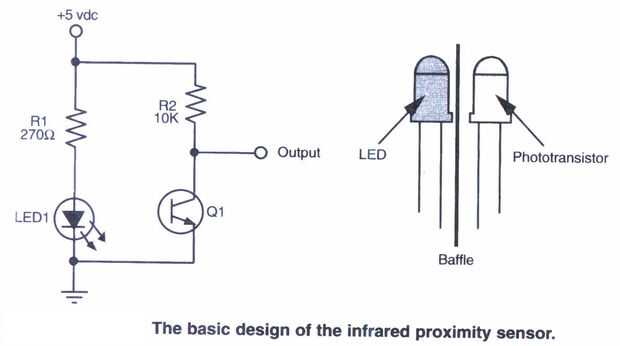

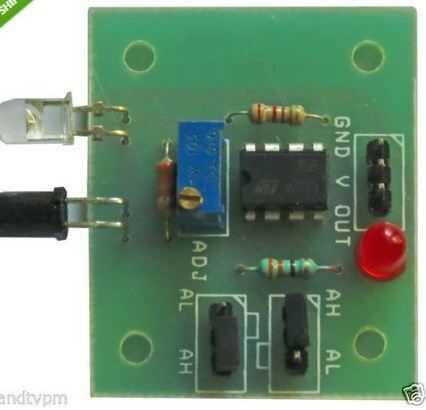

El módulo de sensor de proximidad contiene un LED IR y un transistor de la foto cuya producción se da a un IC amplificador operacional como el LM358 para la amplificación apropiada.

El diagrama de arriba muestra la conexión de un sensor de proximidad el pin V está conectado a 5V y el pin GND es conectado al correspondiente GND de Arduino. La caja azul con el tornillo se utiliza para los ajustes de sensibilidad. La salida está conectada a las entradas analógicas del Arduino.

Dos sensores de proximidad se montan debajo de la manija de la puerta para que cuando una persona abre la puerta utilizando la manilla el sensor de proximidad muestra un cambio en su nivel de salida. La parte frontal del sensor de proximidad actúa como un contador de positivo y uno en la parte posterior actúa como un contador negativo que cuenta cuantas persona han entrado y a la izquierda.
