Paso 7: Firmware paso 5: configuración de control de temperatura de cama caliente
No hubo ningún comentario indicar claramente el inicio de la sección de cama caliente, así que hice un Comentario de inicio configuración del control de la temperatura de la cama de #Heated para que coincida con el inicio de la sección de hotend.
Tipo de termistor
Puede que necesite cambiar el termistor del tipo apropiado para su instalación. Nada más que verdad.
Para encontrar el termistor correcto, nos fijamos en: http://smoothieware.org/temperaturecontrol#toc5
Temperatura Control cama BANG-BANG
Estoy corriendo mi cama caliente a través de un SSR (rele de estado solido) que no es muy bueno en el manejo de EPI, que utiliza señales PWM mayor. Pude hacer girando señales hasta 20 (según el sitio smoothiewares), pero honestamente no sé cómo hacer una sintonización de PID de mi cama climatizada?
Si quisiera especificar mi frecuencia para la cama, sería como este:

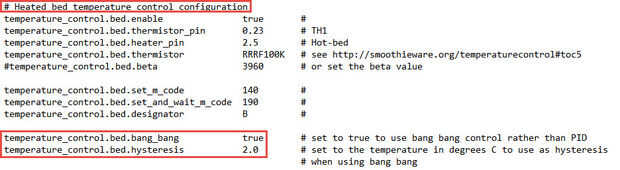

I descomentar y cambiar la configuración de temperature_control.bed.bang_bang en true y también descomentar la siguiente línea temperature_control.bed.hysteresis
Cama calefacción termistor - disposición física

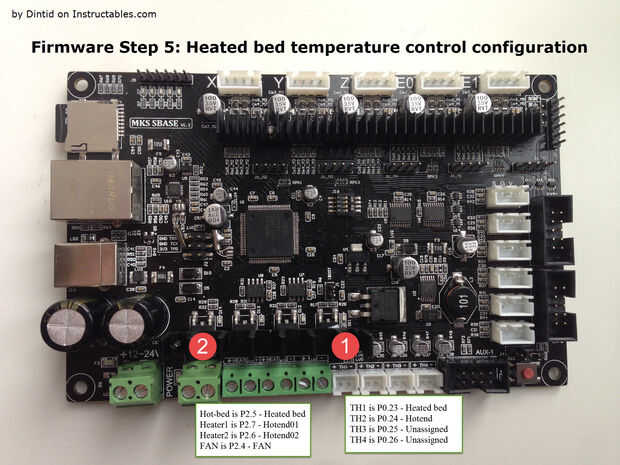

Aquí una vez más tomamos un vistazo a nuestra imagen de pins para averiguar donde conectamos el termistor.
Conector predeterminado para termistor cama caliente es el nombre un TH1 en el tablero.
- Th1 es P0.23 - cama caliente
- Th2 es P0.24 - Hotend
- Th3 es P0.25 - no asignado
- TH4 es P0.26 - no asignado
He hecho un pequeño comentario en el archivo config.txt para recordarme que 0.23 es TH1
Para encontrar el termistor correcto, nos fijamos en: http://smoothieware.org/temperaturecontrol#toc5
Cama caliente calentador pins - disposición física
temperature_control.Bed.heater_pin 2.5 es las Cama caliente de terminales de tornillo. Este es el terminal de tornillo grande justo al lado de la entrada de energía.
Siguiente gráfico se ve algo desordenada, pero está catalogado como de izquierda a derecha en el tablero de regulador
- Cama caliente es P2.5 - cama caliente
- Heater1 es P2.7 - Hotend01
- Heater2 es P2.6 - Hotend02
- P2.4 - ventilador el ventilador es
Cama caliente es por defecto como bang_bang que está muy bien para grandes áreas como una cama caliente.
