Configuración de MKS como v1.2 32-bit controlador básicos e Introducción a la Smoothieware. (6 / 10 paso)

Paso 6: Firmware paso 4: configuración de control de temperatura Hotend

No estoy cambiando los pins o conector que utilizamos, pero se adhieren a la predeterminada.

Tipo de termistor

Cambiar el tipo de termistor usado. Estoy usando E3D hotend, que viene con un termistor de Semitec , por lo que tengo que cambiar eso.

Para encontrar el termistor correcto, nos fijamos en: http://smoothieware.org/temperaturecontrol#toc5

Sintonización del PID

Necesitamos configurar esto, pero no puede realmente hacerlo en esta etapa ya que necesita todo configurar primero.

Cuando esté listo para hacerlo, el comando es ligeramente diferente con firmware de Marlin.

En Smoothiware el comando es M303 E0 S60 para poner a prueba a 60 ° c. Hice una prueba a los 60 y luego otra vez a 200 con nuevos valores.

Hotend termistor - disposición física

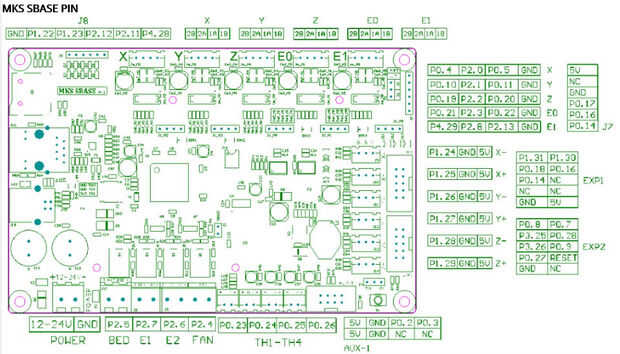

Para poder conectar realmente nuestro termistor echamos un vistazo en nuestra imagen de pins para averiguar donde nos conectamos.

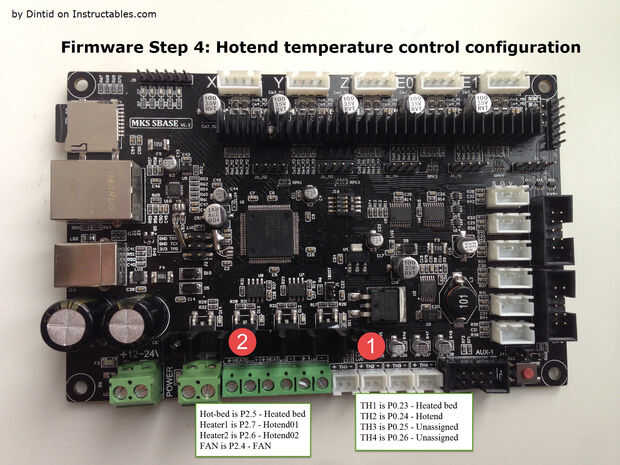

Conector predeterminado para termistor hotend es el nombre una TH2 en el tablero.

  1. Th1 es P0.23 - cama caliente
  2. Th2 es P0.24 - Hotend
  3. Th3 es P0.25 - no asignado
  4. TH4 es P0.26 - no asignado

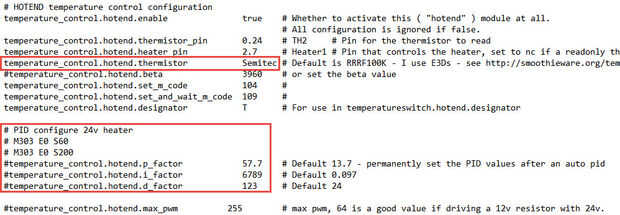

He hecho un pequeño comentario en el archivo config.txt me recuerdan que 0.24 es TH2 a

Hotend pernos de calentador - disposición física

Control.hotend.heater.pin 2.7 es el con Heater1 en la tarjeta de terminales de tornillo

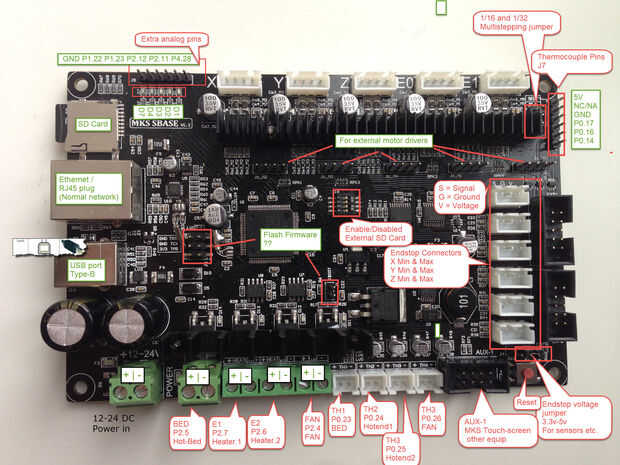

Siguiente gráfico se ve bastante desordenada, pero está catalogado como de izquierda a derecha en el controlador de a bordo. Aparece en el tablero, lo que no es tan malo como parece.

  1. Cama caliente es P2.5 - cama caliente
  2. Heater1 es P2.7 - Hotend01
  3. Heater2 es P2.6 - Hotend02
  4. P2.4 - ventilador el ventilador es
