Conectar múltiples paneles solares (3 / 5 paso)

Paso 3:

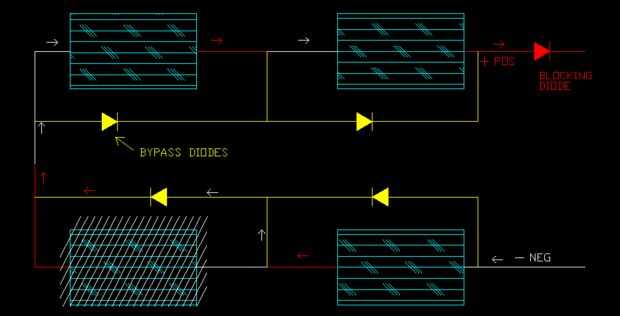

En este paso estoy mostrando lo que sucede cuando un panel está bajo la sombra de algo como un árbol. Verás que el panel izquierdo de la parte inferior es sombreado, por lo que el poder sigue el camino alrededor del panel bloqueado a través de los diodos de bypass. En esta configuración usted debe conseguir 18 voltios.  Esto puede no ser de carga un sistema de 24 voltios muy bien, pero añadirá algo de carga a través de amperaje.  Menos es mejor que nada. Si tienes un controlador de carga superior de final puede ser capaces de utilizar este voltaje inferior en alguna forma, o tal vez capaz de impulsar a los 24 voltios para mantener la carga. Necesita verificar las especificaciones en su controlador de carga especial.

Si decide no instalar diodos de derivación, como en la primera imagen en el paso anterior, no veo por qué todos los paneles dejaría de producir energía. Sólo pueden producir menos energía que si bloqueaban diodos instalados.  Esto es algo que debe considerarse al construir un sistema de paneles.  ¿Es la pérdida en el poder vale la pena el costo de diodos extras?
