Conectar múltiples paneles solares (5 / 5 paso)

Paso 5:

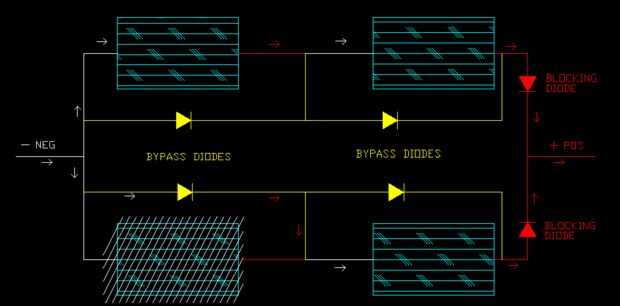

En este paso final estoy mostrando un ejemplo de un panel de sombra en una combinación paralela y configuración de cableado de serie.  Se puede ver que la fila superior se ve afectada.  En la fila inferior el panel de la izquierda es bajo la sombra de un árbol.  La fila superior producirá 24 voltios, la fila inferior sólo producirá 12 voltios. Debido a los diodos de bloqueo al final de cada fila 24 voltios no se empuje hacia atrás en la fila de producción de 12 voltios.  Se va a perder poder porque uno de los paneles son sombra, pero no van a volver. Usted todavía puede estar ganando en amperaje aunque sea en baja tensión si la batería tiene la carga, o si hay otro lugar para poder salir como a la iluminación o una herramienta. Otra vez, menos energía es mejor que ninguna energía de los paneles.
