Paso 10: Conexiones eléctricas
Estas conexiones son rastros de componentes y componentes. Normalmente la soldadura es el medio de estas conexiones en un circuito. Algunos tela conductora es soldable, pero lo hace para una conexión débil.
Hay otras opciones, algunas son más permanentes que otros. Sea cual sea la opción que elija, lo más importante es hacer una conexión fuerte y segura. Las conexiones pueden convertirse en puntos de interrupción en un circuito, donde puede ocurrir un montón de tensión. Ya pasamos por algunos métodos del accesorio, pero puesto que algunos de los materiales utilizados en esos pasos no son conductores de la electricidad, no serán mucho al hacer las conexiones eléctricas.
Hay muchas maneras de hacer creativamente conexiones. Por ejemplo, dar un paseo por el pasillo de la noción de la tienda de tejido local y ver cuántos conectores de metal hay. Imanes de gancho y ojos, remaches, adornos metálicos y mucho más puede encontrarse. Tiendas de electrónica y hardware son también lugares excelentes para leer y cavar a través de soluciones de conexión. Tome el multímetro, esto le permitirá saber cuando han encontrado algo conductora.
Los métodos que siguen me parecen los más comunes y accesibles. Después de hacerlos, siempre pruebe sus conexiones con un multímetro!

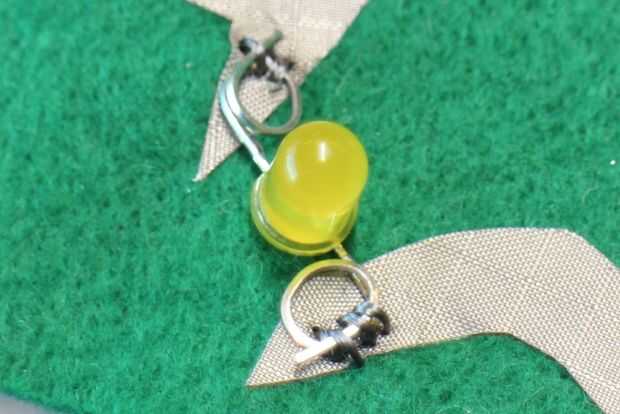

Hilo conductor
Utilice hilo conductor para conectar placas perforadas, tela y otros materiales a la tela conductora. Unas puntadas pequeñas y apretadas para producir un empalme seguro que no sacudan alrededor y causa desconexiones. Hacer al menos tres puntos de sutura a través de ambos materiales para una conexión que va a durar. Una máquina de coser se acelerar el ritmo pero pueden ser melindrosas dependiendo de qué hilo se utiliza. Haciendo muchas conexiones pequeñas, una máquina no siempre es fácil conseguir en donde tienes que.
Pros
-Flexible y fuerte
-Pueden entrar en espacios pequeños y apretados
-Coser a mano es versátil, tienes un montón de control
-Máquina de coser es rápida
Contras
-Coser a mano puede ser desperdiciador de tiempo

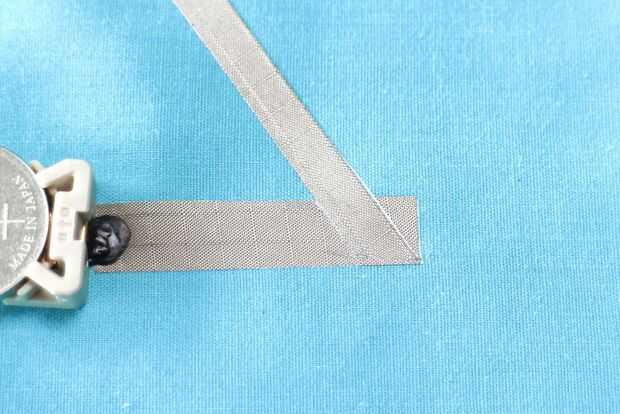

Hierro-en
Esta conexión se puede hacer con el hierro en tejido conductor, ShieldIt. Se superponen los dos extremos de la traza y aplicar una plancha, derritiendo el rastro inferior al substrato de la tela y el rastro superior hasta el fondo. El pegamento caliente del derretimiento se no conductora, por lo que consigue bastante caliente hasta que se vuelve líquido como, de esta manera el tejido conductor puede hacer contacto a través de él.
Pros
-Rápido y fuerte
Contras
-No siempre es adecuado para conexiones de irregular tamaños

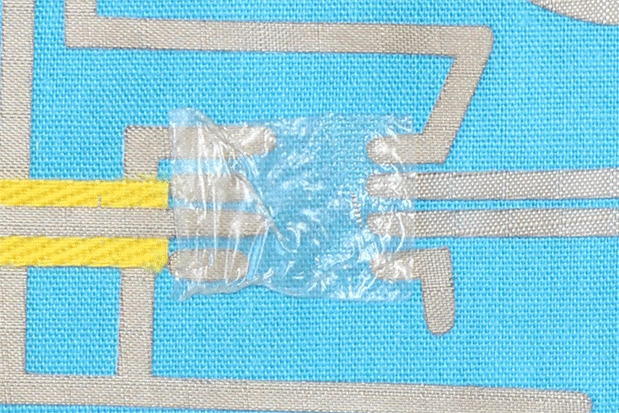

Cinta conductora z
Este material funciona como magia. Es una doble cara cinta autoadhesiva que permite las conexiones eléctricas a través del eje z. Digamos que tienes una fila de huellas que todo son señales individuales, y necesita conectar a otra fila de huellas. Establecer esta cinta a través de todos los rastros, poner las huellas que se conecta en la parte superior y simplemente presione emparejar para arriba. No pantalones cortos se creará, sólo eléctricamente se unirán de un rastro a su compañero, hacia abajo a través del eje z. 3M hace la cinta que conozco, pero usted también puede comprar en pequeñas cantidades en las tiendas de electrónicas DIY. Si quieres un rollo completo, llame a 3M. Yo he tenido buenas experiencias con sus representantes de ventas y han sido capaces de obtener rollos individuales (muestras) o múltiple.
Pros
-Hace varias conexiones a la vez
Contras
-No es una conexión permanente en tela. Se ha realizado en polímeros y resinas.

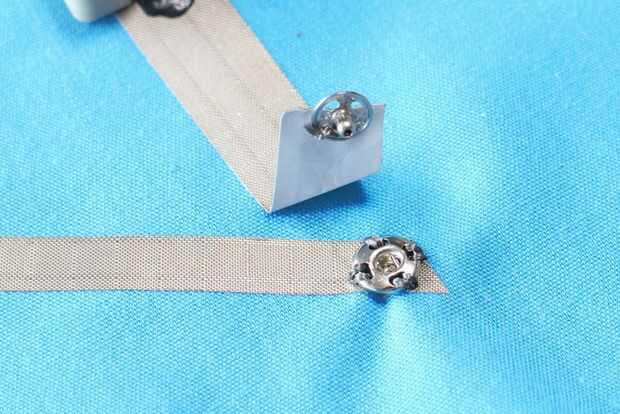

Broches de presión
Broches de metal pueden ser cosidos o martillados en crear conexiones que son fuertes y añadir modularidad a un diseño. Se encuentran en muchos diámetros. También pueden ser utilizados como interruptores!
Pros
-Conexiones sólidas y fuertes
-Hacen todo modular
Contras
-No se pueden usar en todas partes por mayor a granel

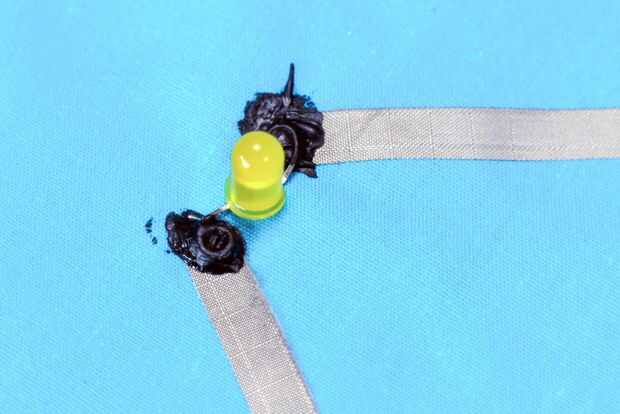

Pegamento/pintura conductora
Se puede comprar una gran variedad de conductores de pegantes y pinturas, como el "pegamento de alambre" que contiene un plata o compuestos de carbono. También puede hacer sus propio siguiente Instructables y otros tutoriales en línea que muestra cómo, generalmente mediante el uso de grafito. Estos medios abren la puerta a la creatividad, se pueden pintar, impresión la plantilla y la pantalla con algunos. Para las conexiones, pueden ser poco fiables dependiendo de lo que están hechas de.
Otros medios micro carbono y grafito son relativamente altos en resistencia, que puede plantear problemas en un circuito. Desea que las conexiones que no tienen poca o ninguna resistencia tales como soldadura o alambre de cobre. Debido a lo divertido y expresivo son, estos medios son todavía excelentes para la enseñanza de talleres de circuito simple.
Pegamento de alambre que contiene también obras de plata, la plata tiene muy baja resistencia. Sin embargo puede agrietarse y romperse con el tiempo porque no está hecha para usarse en materiales flexibles. También es relativamente costoso y viene en pequeñas cantidades debido a su alto nivel de contenido de plata. Este pegamento es ideal para tener alrededor para reparaciones.
Pros
-Diversión a utilizar en los ambientes de taller
Contras
-Puede fácilmente romper, no flexible
-Si basado en carbono, mucho puede ser necesario para establecer una conexión
