Paso 3: Características eléctricas
Ohmios por metro cuadrado
Tejidos conductores se componen de diversas fibras (nylon, algodón, etc.) y metales conductores (por ejemplo, acero inoxidable, plata, cobre). La resistencia de un tejido particular depende de lo que el conductor se utiliza y cómo se hace. Al comprar la tela conductora la unidad de resistencia se listarán como ohmios/cuadrado o Ω /▢, significa ohmios por unidad de Square.This de medición calcula la resistencia de la hoja de un material.
¿Qué significa?

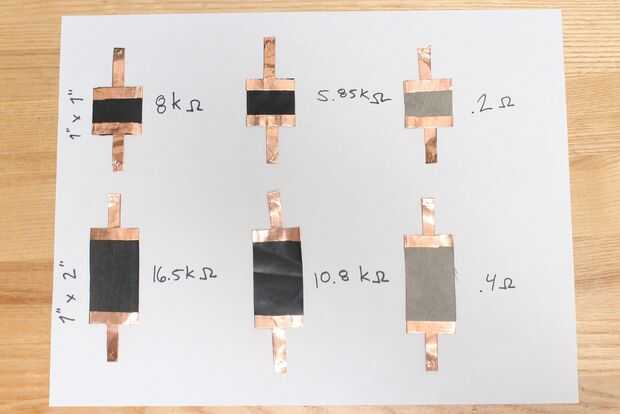

Si un tejido está etiquetado como 2 Ω por ▢ significa que cuando el material se corta en una plaza, no importa cuán grande o pequeño Plaza es, debe ser 2 ohmios. Si la corte en otra dimensión, como un rectángulo, los ohmios por pulgada se multiplica por la relación de aspecto. Por ejemplo:
Si definimos un cuadrado de 1" una unidad de uno y cortar un rectángulo es 1" x 3", la relación de aspecto si ese rectángulo es 3.
Ω 2 (por ▢) x 3 (cociente de aspecto) = 6 ohmios
El grosor también se tiene en cuenta al venir para arriba con esta unidad. Si desea calcular su propia resistencia de la hoja, se necesitarían dos multímetros y puntas de prueba de 4. No nos iremos sobre cómo hacer esto, la resistencia que se mide con el multímetro una será más útil para usted y sus proyectos. Si desea conocer más, revisa esta explicación de Cuatro punto sonda resistividad mediciones.
Calcular la resistencia
Por lo tanto, ahora sabemos lo que significa ohmios/cuadrado. Esta medición es diferente a la resistencia que se necesita cuando averiguar qué voltaje y la corriente que necesita y así sucesivamente. Es útil cuando compra material, mira en esta medida como una guía para tener una idea de su conductividad.

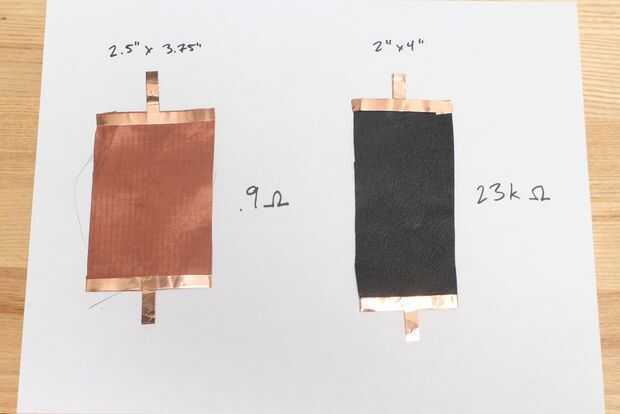

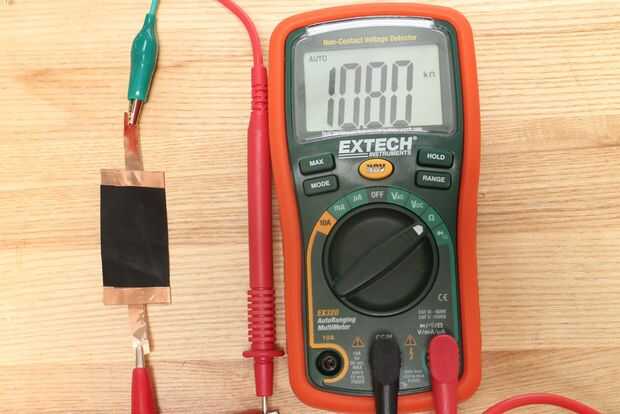

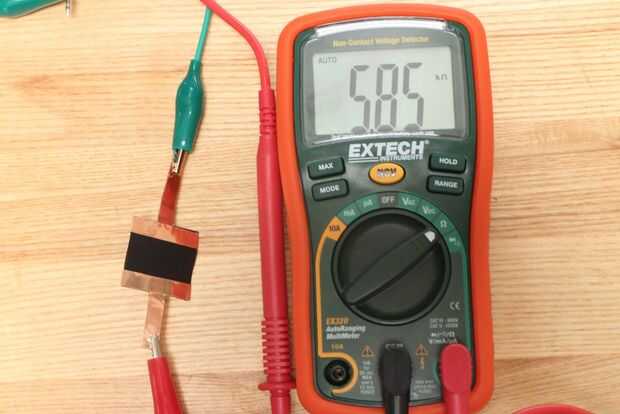

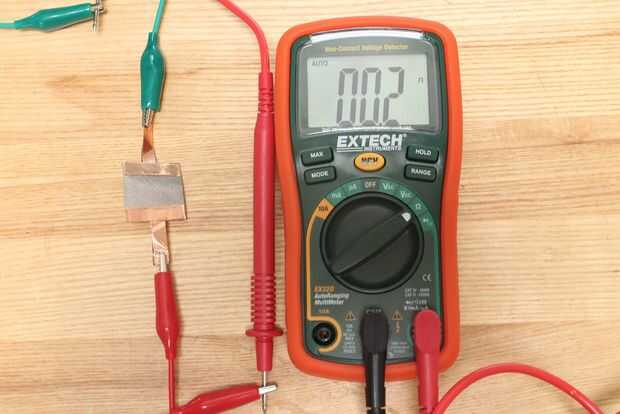

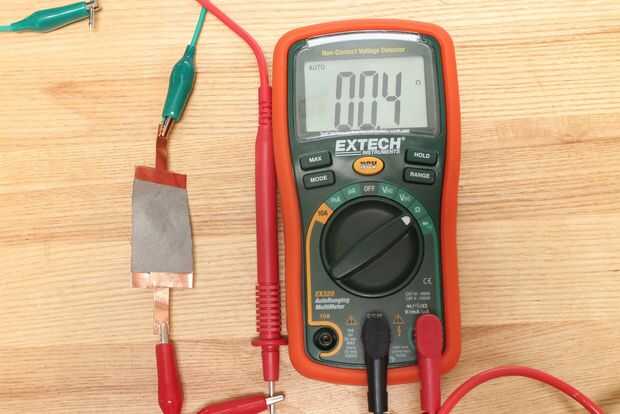

Los circuitos que construir se hará de tamaños específicos y las formas creadas por usted. Para obtener la resistencia, corte formas básicas y mantener un multímetro por cada rastro o forma que haga la prueba. Puede llegar a una unidad de medida a sí mismo. Si sabemos que un remolino es Ω 6, luego ya se sabe que cuando haces el circuito más grande, compuesta por 10 remolinos, remolinos de corte cnc y la resistencia será aproximadamente 60 Ω.
Clasificación de tensión
Mayoría de las telas he encontrado y trabajado con no indican la corriente o el voltaje que puede manejar el material. Si no está disponible, sea precavido al trabajo y el fabricante para asesoramiento por correo electrónico. Recuerdo que ha sin aislamiento, así que si usted está bombeando una buena cantidad de energía a través de un circuito expuesto, puede ser peligroso. Ser extremadamente cuidadoso para no crear un corto, usted podría conseguir electrocutado! Saltar al paso en el aislamiento para aprender a proteger y aislar a ti mismo y el circuito de las condiciones de contacto y tiempo.
Conductora y resistiva
Conductividad eléctrica mide la capacidad de un material para conducir corriente eléctrica. Si un material tiene alta conductividad y baja resistencia, la corriente se mueve libremente a través de él.
Resistencia eléctrica es la medida de cómo fuertemente un material se opone al flujo de corriente eléctrica. Si algo tiene alta resistencia, por lo tanto tiene baja conductividad.
Tejidos con propiedades eléctricas se pueden poner en cualquier categoría. No puedo poner un corte determinado punto donde se convierte en un material resistente y no conductora, porque siempre ser conductora y tener resistencia. Desde mi experiencia, cuando se llama a un tejido resistente, generalmente significa que medirá 1K Ω/▢ o más.
Al pensar en lo que hace una tela conductora, yo recuerdo que alambre se utiliza típicamente para los rastros y las conexiones pueden ser en cualquier lugar de.02 - 10Ω. Esto es también dependiente de la longitud. Siempre tome el multímetro para comprobar por ti mismo!
Cómo elegir para un propósito específico
Cuando se utiliza para reemplazar los rastros en un circuito eléctrico, la tela que desea utilizar es el con la menor resistencia.
Póngase en contacto conlos interruptores, lo mismo es cierto, elegir una tela que tiene baja resistencia. Usted puede conseguir lejos con telas resistentes alta a veces, pero es más fácil atenerse a una regla.
Táctil capacitiva los interruptores se puede hacer usando material que tiene una resistencia bastante alta, el cambio de voltaje es todo lo que se está detectando.
Resistencias se pueden reemplazar materiales resistivos mediante la reducción de la dimensión correcta de un material resistente para igualar el valor que usted está buscando para reemplazar.
Cuando la presión o fuerza se aplica a materiales piezorresistivo los cambios de resistencia eléctrica. Esto los hace ideal para la creación de sensores, especialmente la detección de resistencias de la fuerza (FSRs), sensores de la curva y sensores del estiramiento.
