Cómo trabajar con tela conductora (17 / 19 paso)

Paso 17: Construir un circuito básico

En este circuito se utiliza a tela conductora para la construcción de rastros, una resistencia y un interruptor.

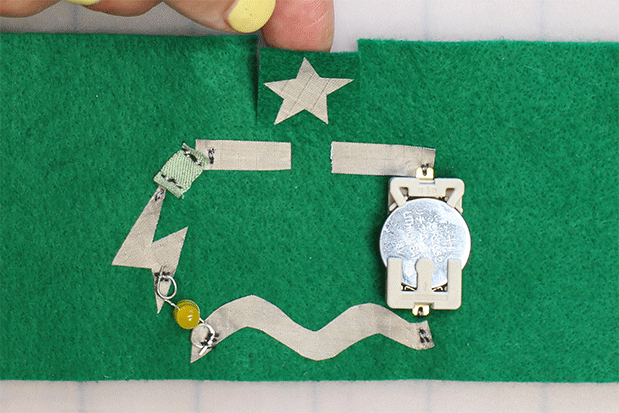

Si usted hace un sensor de presión en los pasos anteriores utilizando velostat o tela resistente, puesto que en lugar de la resistencia. Cuando se presiona, el LED se atenuará, en lugar de vuelta encendido y apagado. Usé una resistencia de la tela en la foto, a continuación es un resistor de carbón común. Uso si no tienes cualquier material resistente.

¡ Hágalo!

Materiales

  • Tejido conductor de hierro
  • 1 hoja de fieltro
  • 1 LED
  • 1 resistencia 56 ohmios (o cerca)
  • Soporte de celda de moneda
  • Batería de botón CR2032
  • Hilo conductor

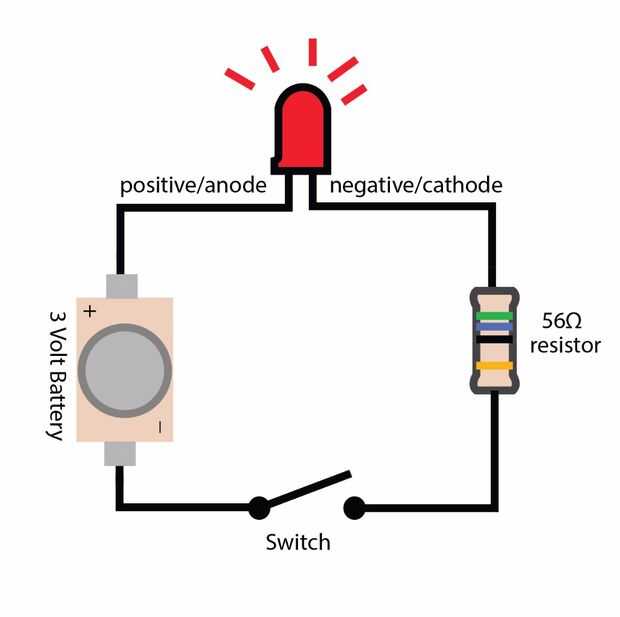

Siga el diagrama y foto para construir el circuito. Diviértete y corte la tela es cualquier forma que desee. Corte una tira de tela para hacer una pulsera o hacer un pin en su chaqueta favorita!
