Cómo rápidamente diseño 3D modelo utilizando formas básicas (8 / 13 paso)

Paso 8: Terminando la forma 2D básica

Como con el arco externo, si el arco interno se dibuja correctamente, el área restante de la parte por el arco inferior se se rellena automáticamente.

El siguiente paso sería limpiar las líneas adicionales que no son necesarias.

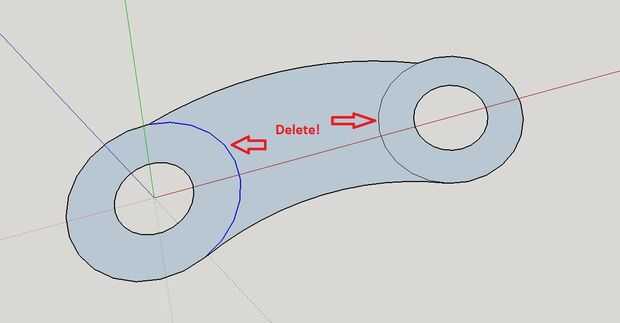

Como antes, use la herramienta seleccionar para hacer clic en los bordes interiores de los dos círculos y golpear eliminar

Quitando estas dos líneas se llena el área entera de la parte que parece regirse por dos círculos y arcos

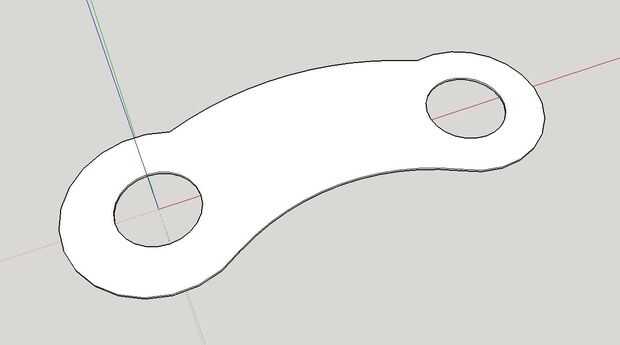

En este punto, ha construido el modelo 2-dimensional (o 2D) de la parte!

NOTA

  • Tomarse el tiempo para construir el modelo 2D le ahorrará mucho tiempo y dolor cuando finalmente se construye el modelo 3D
  • Es mucho más fácil deshacer errores y aplicar correcciones en este momento en su lugar tratando de aplicar correcciones una vez que se construye totalmente el modelo 3D
  • Por ejemplo, usted puede no gustarle el perfil de la pieza cuando se han construido los arcos - pero eliminarlos y rehacerlos no una vez, pero varias veces en este momento es mucho más fácil!
