Cómo rápidamente diseño 3D modelo utilizando formas básicas (6 / 13 paso)

Paso 6: Construir el arco externo

En este punto, los agujeros parecen estar en una línea recta.

Pero dibujando un par de arcos para unir los dos extremos de esta parte, puede crear una percepción de estos agujeros está fuera de línea.

Antes de proceder a dibujar un arco, es importante tener en cuenta que el borde del círculo no es exactamente redonda, pero formado por tramos rectos cortos que conforman la circunferencia del círculo.

  1. Para dibujar un arco, seleccione la herramienta Arco de 2 puntos de la barra de menús
  2. Seleccione un punto en el círculo de la izquierda y haga clic en él para formar el primer punto del arco
  3. Arrastra con el ratón sobre el círculo a la derecha y seleccione un punto en el borde del círculo

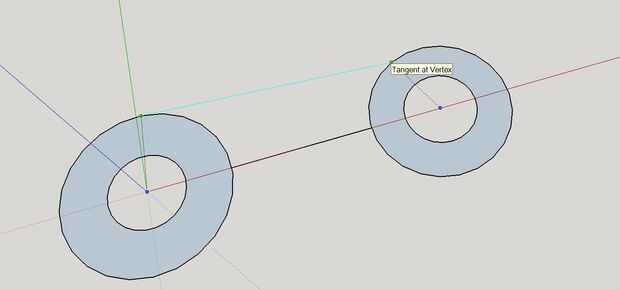

  4. Generalmente la pista "tangente en el vértice" indicará que has localizado un punto en el círculo correctamente
  5. Haga clic en el segundo punto para formar el arco
  6. El último paso sería sacar el arco, arrastrando el puntero del ratón hasta que estés satisfecho con la curvatura del arco

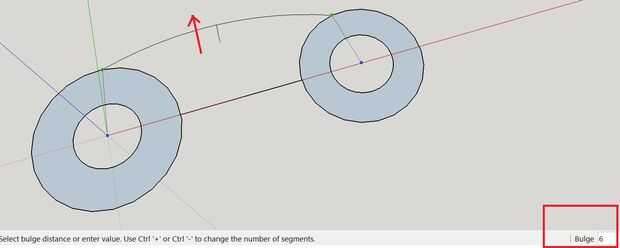

  7. Alternativamente, escribiendo en la dimensión de "Bombeo" en el teclado y soltando el puntero del ratón se completa el arco

ÁREA PROBLEMA

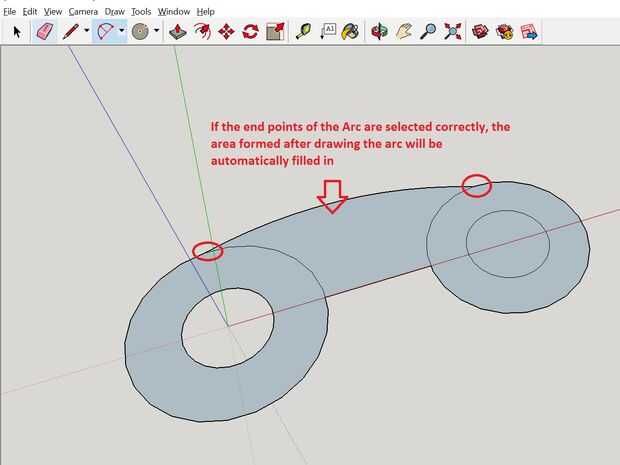

  • Si el arco se une con los círculos correctamente, entonces el área limitado por el arco debe se rellena automáticamente una vez que termine de dibujar el arco
  • Si el área no rellene, entonces usted no ha seleccionado debidamente puntos en uno o dos círculos de al dibujar el arco
  • Si es así, eliminar el arco y repita los pasos anteriores hasta que la zona está llena

NOTA

  1. Nos estamos concentrando sólo en el énfasis visual del diseño - lo que significa, si el arco no se forma correctamente, siempre puede eliminarlo y repita el proceso hasta que estés satisfecho con su forma
  2. Un diseño más realista implicará medidas básicas antes de arco a la forma requerida
