Cómo rápidamente diseño 3D modelo utilizando formas básicas (10 / 13 paso)

Paso 10: Añadir carácter a la forma Simple

El modelo en esta etapa del proceso de diseño aunque sólido, todavía se ve bastante llano.

Pero con unos cuantos movimientos más, pueden agregar características adicionales para mejorar la funcionalidad de la pieza.

En este caso, que necesito colocar un par de arandelas planas cuando la parte se monta finalmente en su ubicación deseada.

Sería bueno tener un par de zonas empotradas alrededor de los orificios de montaje que asiente a las arandelas para que no moverse cuando éste está montado.

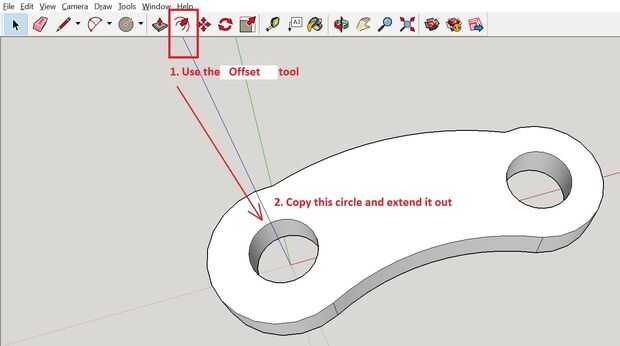

La forma más sencilla de lograr esto sería usar la herramienta Offset -seleccionar esta herramienta la barra de menús.

La herramienta Offset puede hacer una copia de la parte que seleccione y luego o bien hacer más grandes o más pequeños alrededor de la forma originalmente seleccionada.

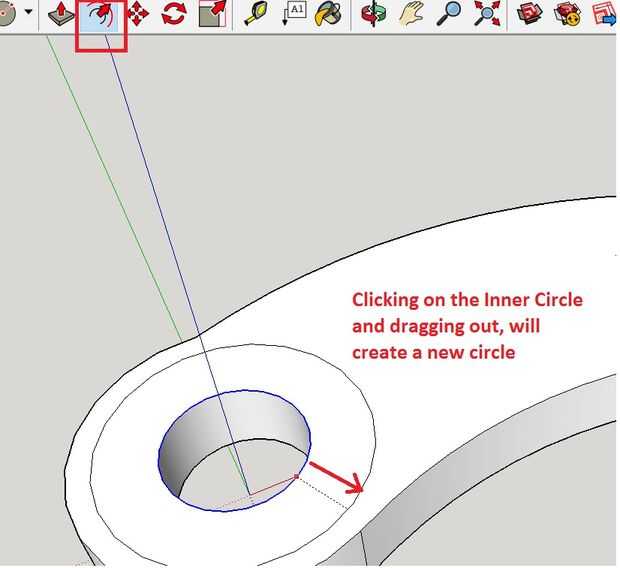

  1. Para crear una cavidad, haga clic en uno de los orificios de montaje y arrastre el ratón hacia fuera hasta que el círculo es lo suficientemente grande para acomodar a la lavadora.
  2. A continuación, cambie a la herramienta Empujar/tirar y haga clic en el área por el recién creado círculo de "offset"
  3. Esta vez, en lugar de tirar en la forma, utilice esta herramienta para empujar hacia abajo en el círculo nuevo.
  4. Haga clic y arrastre el ratón hacia abajo, para hundirse el círculo en el modelo a la profundidad deseada para crear una cavidad.
  5. Te darás cuenta que la casilla de "dimensión" en la esquina inferior derecha tiene una dimensión negativa indicando que han empujado en la cara de la modelo y crea una superficie inferior de la cara del modelo

Si usted necesita un receso similar alrededor del orificio, utilice la herramienta Offset alrededor del segundo agujero de montaje - la última visual muestra la parte después de crear el segundo receso.
