Cómo rápidamente diseño 3D modelo utilizando formas básicas (7 / 13 paso)

Paso 7: Construir el arco interno - ten cuidado con las manchas difíciles.

El proceso de dibujar el arco interno es similar al método seguido al dibujar el arco externo.

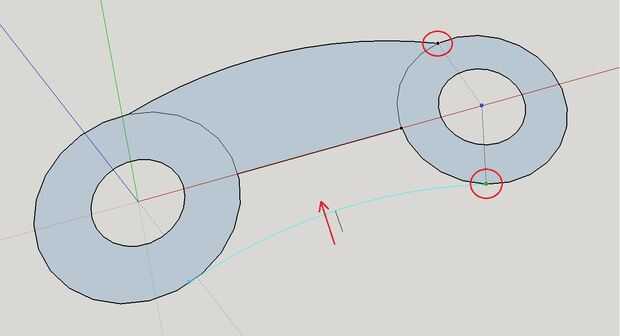

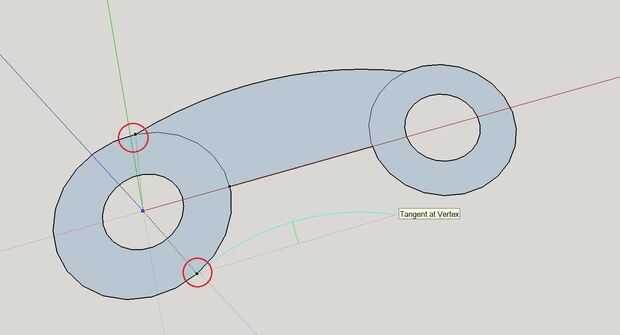

Otra vez el proceso se inicia identificando la el inicio y finalización puntos del arco interno a lo largo de los bordes de los dos círculos

ÁREA PROBLEMA

  • Al dibujar el arco interno, usted debe tener cuidado con seleccionar los puntos finales del arco

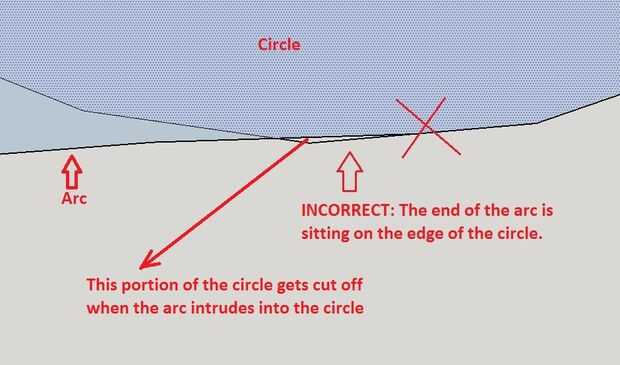

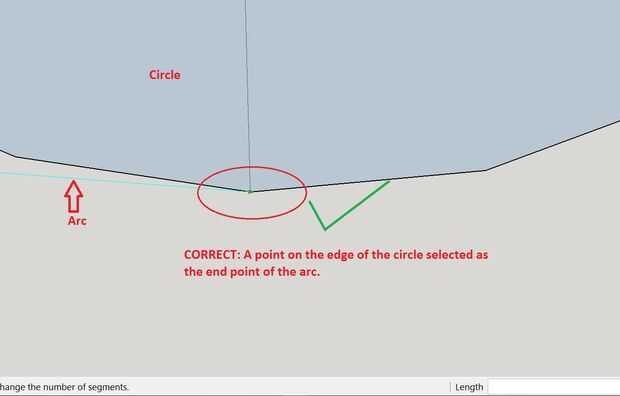

  • Las imágenes muestra el camino correcto y lo incorrecto de seleccionar el punto final del arco interno
  • Hacerlo al revés produce un área del círculo a cortarse como el arco se entromete en el círculo
  • Si no se elimina la porción cortada en esta etapa puede causar el modelo 3D representar incorrectamente en el software de la máquina de cortar tal Cura
  • Los pasos posteriores llamar la atención sobre este problema de representación cuando haya terminado con el modelo
