Cómo medir la temperatura con gran exactitud con un Arduino y un tablero de Sensor de temperatura de TSYS01. (4 / 6 paso)

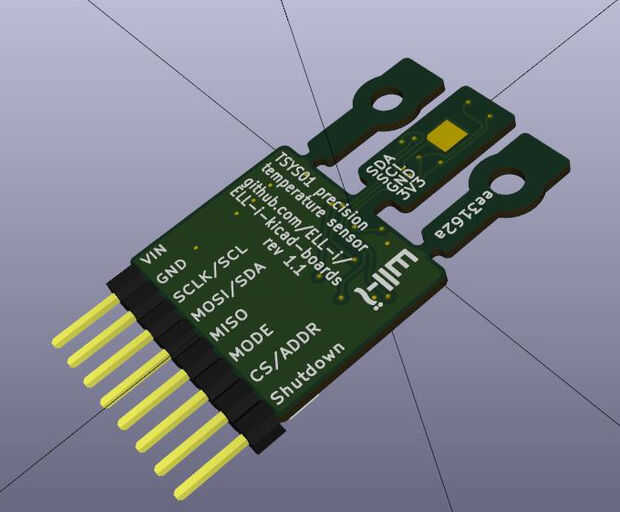

Paso 4: Conectar el tablero de Sensor de temperatura TSYS01 con Arduino

Debe conectar el TSYS01 por el método de comunicación que eligió en el paso anterior. Los números de pin para mini Arduino Pro se dan en los soportes. Si usas otro arduino, usted debe comprobar el número de pin correcto usted mismo.

Para I2C:

Conexión del tablero:
Tablero del Sensor Arduino <> – TSYS01

------------------------

3, 3V - 12V Vin (VCC) <> –

GND GND <> –

SCL(A5) <> – SCLK/SCL

SDA(A4) <> – MOSI/SDA

Opcionalmente también se puede utilizar:

A0 <> – cierre (si desea utilizar la función de apagado de la placa de menor consumo de energía)

TIERRA <> – CS/ADDR (si desea usar la dirección alternativa de I2C para la Junta. Esto es necesario obtener dos sensores diferentes, trabajando en el mismo bus I2C).

Para el SPI:
Conexión del tablero:

Tablero del Sensor Arduino <> – TSYS01

------------------------

3.3V - Vin 12V(VCC) <> –

GND GND <> –

SCLK(13) <> – SCLK/SCL

Mosi(11) <> – MOSI/SDA

MISO de miso(12) <> –

10 <> – CS/ADDR

MODO de GND <> – (para seleccionar el modo SPI de tablero del sensor de temperatura)

Opcionalmente también se puede utilizar:

A0 <> – cierre (si desea utilizar la función de apagado de la placa de menor consumo de energía)
