Paso 2: Compra las partes
Para seguir este instructable necesita un Arduino compatible micro controlador, el tablero de Sensor de temperatura de TSYS01, un cable/dispositivo de programación para el micro controlador y los cables de puente conectar el tablero de sensor de temperatura para el microcontrolador.
Además, si tu Arduino es un dispositivo de nivel de lógica de 5V, deberías considerar el utilizar un 5V a 3.3V convertidor de nivel de lógica. Este proyecto es muy probable que también funcionará sin un convertidor de nivel de lógica en un Arduino 5V, porque el sobre voltaje protección debe proteger los 3.3V sensor de temperatura, pero con la protección de voltaje para que el cambio de nivel es una mala decisión en cuanto a fiabilidad a largo plazo. La opción más segura es comprar un 3.3V dispositivo Arduino. Estoy usando el 3.3V 8 MHz Pro Mini. Dicho esto, he probado el tablero de sensor de temperatura TSYS01 con un Nano de Arduino 5V sin problemas. También accidentalmente he conectado 12V a los pins nivel de lógica del dispositivo y ha sido excelente. Mi experiencia es que la protección del voltaje depende de resistencias y diodos de schottky funciona bien.
Estoy sugiriendo para comprar la mayoría de las cosas que necesita desde la Web de Elecrow (http://www.elecrow.com/), porque actualmente es el único lugar para comprar el tablero de Sensor de temperatura TSYS01 y usted puede conseguir la mayoría de las cosas que necesita con sólo una orden y al mismo tiempo. Si está utilizando el Arduino Pro Mini, también necesita alguna lata y el acceso a un soldador para soldar en las patillas.

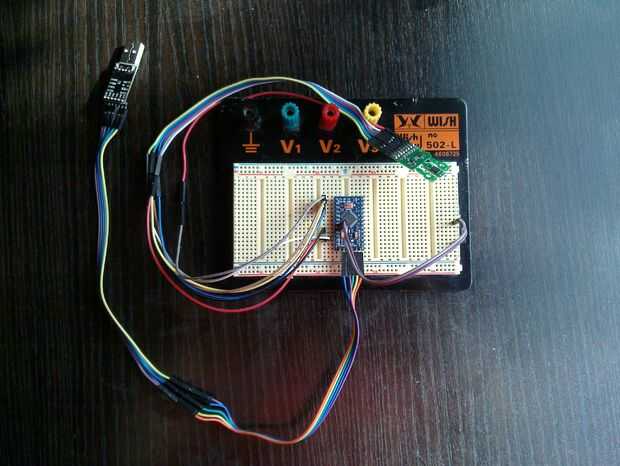

Lista de materiales para mi configuración:
* TSYS01 tablero del Sensor de temperatura, 25$ de http://www.elecrow.com/tsys01-temperature-sensor-b...
* 3.3V 8 MHz Arduino Pro Mini + convertidor Serial USB, ~ 7$: (búsqueda ebay para: Mini Pro atmega328 3.3V 8 M Arduino Compatible + CP2102 USB 2.0 módulo UART TTL). Asegúrese de que la descripción dice que es el 3.3V versión.
* Pan Junta, 4.50$: http://www.elecrow.com/16555cm-bread-board-with-sl...
* Hombres y mujeres Jumper cables x 7, 2,80$: http://www.elecrow.com/254mm-femalemale-jumper-wi...
* Los cables de puente hembra x 5, 2,80$: http://www.elecrow.com/40-pin-dual-female-splittab...
Para los propietarios de Arduino 5V:
* Debe de convertidor de nivel de lógica de alta fiabilidad y hacer su propia configuración con respecto a eso.
* Si sólo quieres probar el tablero de Sensor de temperatura de TSYS01 sin un convertidor de nivel de lógica, probablemente funcionará, pero no será responsable si no es así.
* Usted puede comprar un 3.3V Pro Mini clones realmente baratos de eBay, ¿por qué no comprar uno y ser seguro? (Búsqueda de ebay para: "Mini Pro atmega328 3.3V 8 M Arduino Compatible + CP2102 USB 2.0 módulo UART TTL") Asegúrese de que la descripción dice que es el 3.3V versión.
