Paso 6: Juntándolo todo

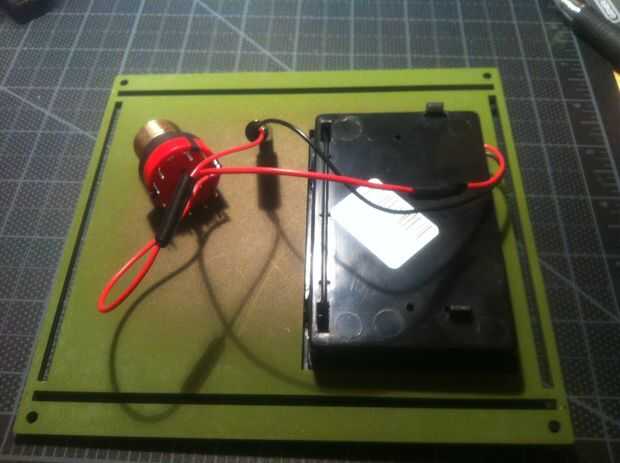

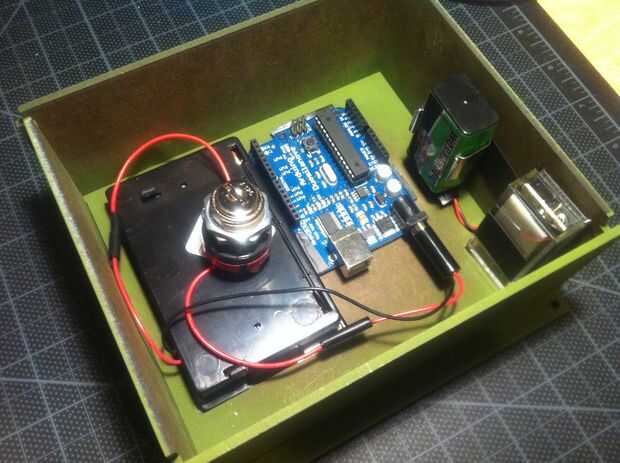

Construcción de placa posterior:
-Con la cara pintada de la metálica frente hacia fuera y el agujero para el paquete de la izquierda, tire las llaves de contacto a través del orificio primero
-Estallido de la batería. Quede muy ajustado y no soltarse, agregue el pegamento ahora para reforzar si lo desea.
-Asegurar el Arduino en el interior del lugar con la cinta de espuma de doble cara y conecte el enchufe a la Junta
Construcción del Panel lateral:

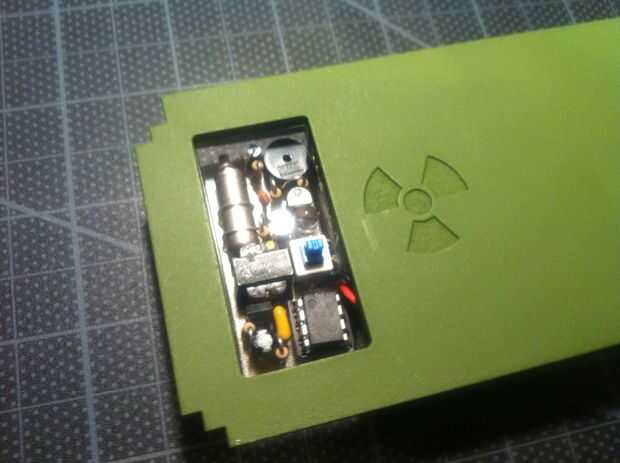

-Si tiene el mismo módulo de Geiger, pegarlo en el interior del plástico pequeño estuche para vino en.

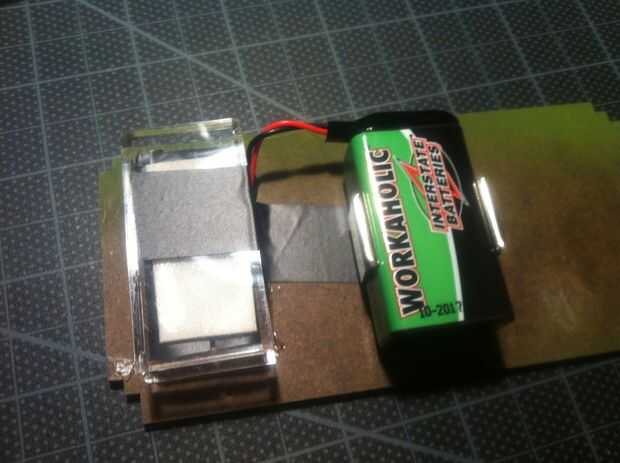

-pegamento de la caja y la batería broche de presión en el interior del panel
-pop en la batería y coloque los broches de presión de alimentación
-en el panel de lado menor opuesto, colocar el módulo RFID-12 en el interior con la espuma de doble cara
-con el revestimiento de la placa abajo, coloque los paneles de lado largo con las ranuras en primera, asegúrese de que las lengüetas más largas son hacia arriba
-en la esquina superior derecha de largo colocar el GPS y asegúrelo con la cinta de espuma doble cara
-pop en los dos paneles laterales con el contador Geiger en la parte inferior derecha y el RFID a la izquierda

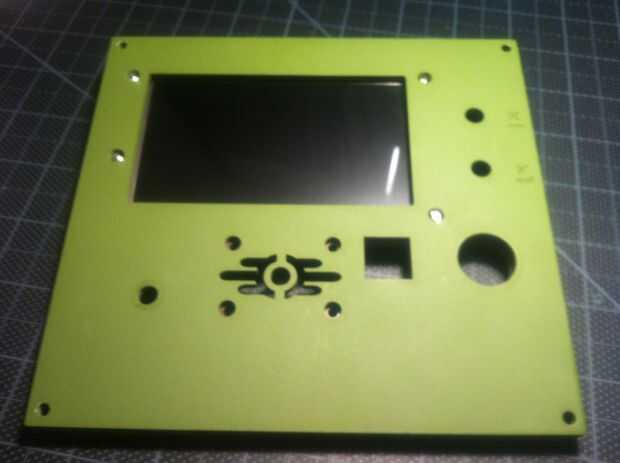

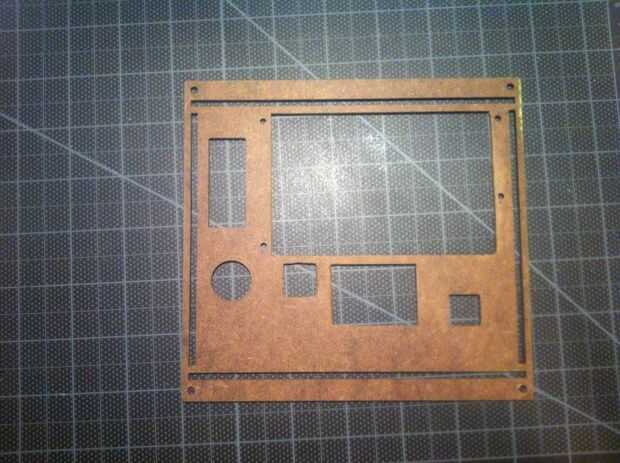

Construcción de placa frontal:

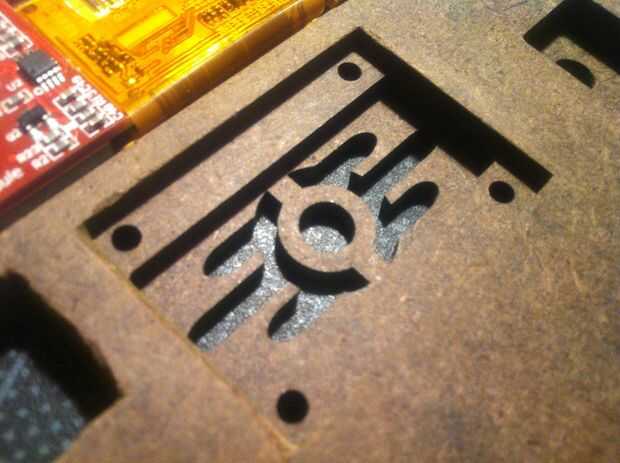

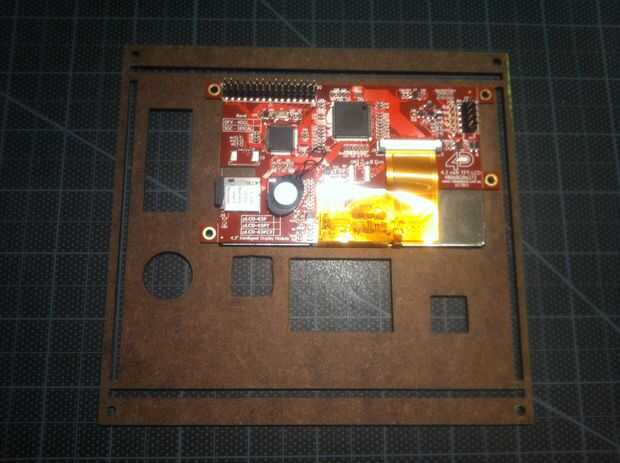

-con el frontal más íntimo hacia abajo (como se vería desde dentro de la caja) pop en la pantalla LCD
-flip que la placa y la pantalla sobre y coloque la placa de media en la parte superior
-tornillo en la pantalla LCD

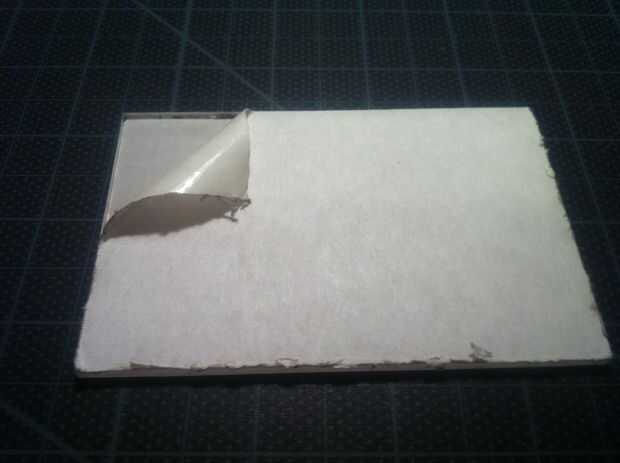

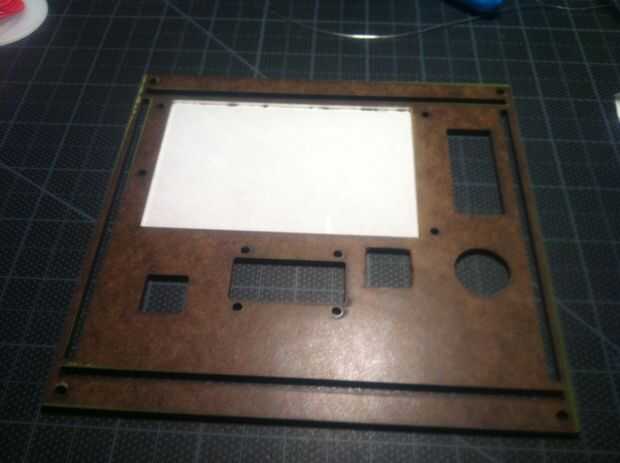

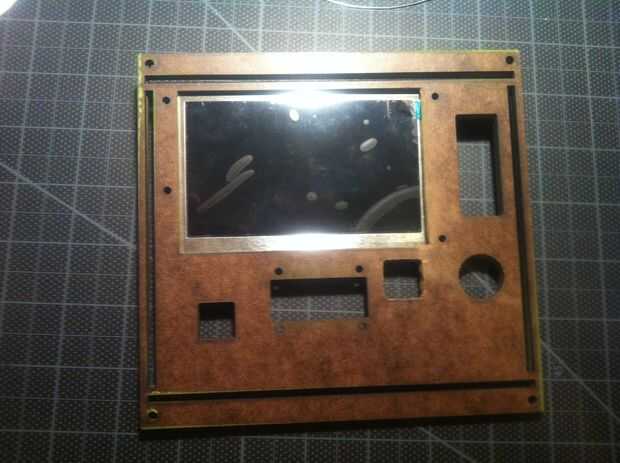

-Coloque la hoja del policarbonato en la capa media (debe pop en bien y quedar al ras con la capa)
-Coloque la capa de la cubierta sobre la parte delantera y luego voltee sobre todo por lo que está en busca del interior otra vez

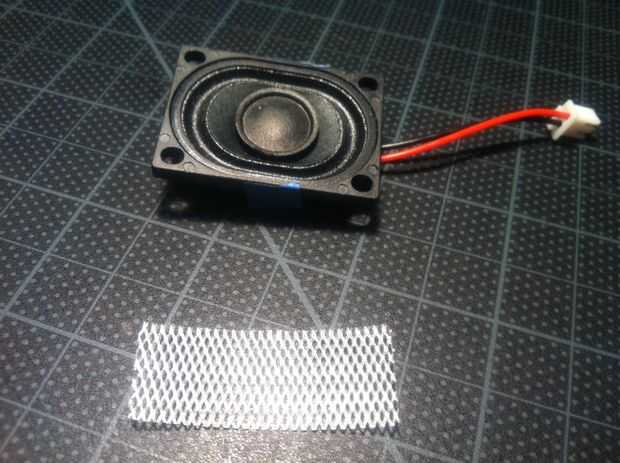

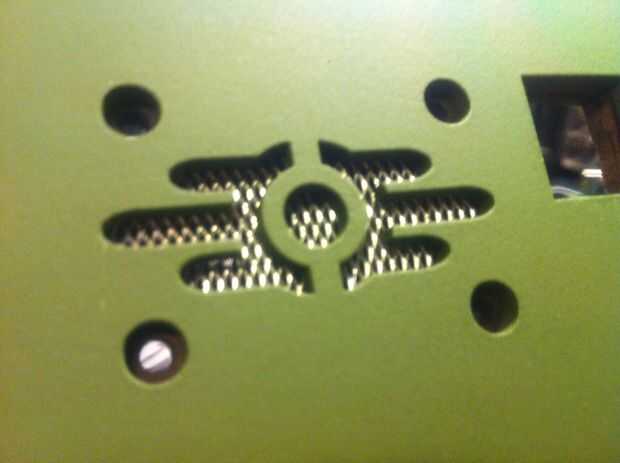

-cortar una pequeña. 5" por 1" rectángulo del escultor de malla y colóquela en la ranura pequeña en la capa media, pegamento en lugar
-pop en el altavoz y voltearlo
-tornillo en la llaves de contacto y rotary encoder
-Coloque la perilla del interruptor rotatorio

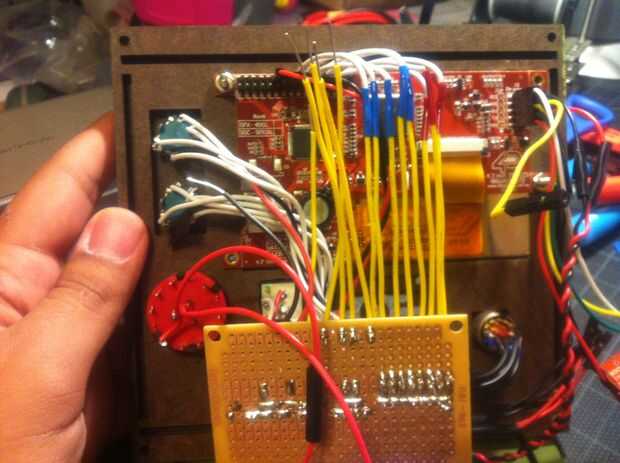

Cableado:
-Comprobar para asegurarse de que el LCD y el Arduino se programan correctamente (es un fastidio para abrir el dispositivo)
-Conectar la entrada del interruptor de la luz de encendido iluminada a lo 3 de IO de la pantalla LCD
-Conectar la entrada de LED de la luz de encendido a la primera IO de la pantalla LCD
-Conectar los pines 15,17,19,21,23,25,27 y 29 a las salidas del interruptor del codificador rotatorio
-Conectar pin D0 de RFID 30 Pin de la pantalla LCD
-Conectar Tx del Arduino a Rx de la LCD
-Conectar software de Arduino seriales pernos (3 y 2) para el Rx y Tx del GPS
-Conectar todas las conexiones de la energía, asegurándose de que cada módulo tiene una conexión a VCC y GND (Recuerde que el RFID requiere 4!)
Versión final:
-Sostenga el panel frontal, colocando las capas en los paneles laterales, tomará un poco de ondulación, pero todo debe quedar al ras.
-Coloque los cuatro tornillos de 3" a través de los orificios de esquina y fijar con las tuercas en la parte trasera
-disfrutar de un agradable frío Nuka Cola Quantum, listo!
