Encontrar un resumen del modelo video aquí: http://youtu.be/-DZEGLmWa2A
Qué está incluido en este instructable
Los ficheros pueden descargarse en los accesorios o en mi Página de thingiverse.
Tengo dos forrajes de zip. Uno contiene todos los archivos STL para este Pip-Boy. Simplemente imprima uno de cada uno. Otro archivo Zip contiene el archivo de paso. He incluido esto por lo que se puede modificar a sus propias necesidades personales.
También hay un archivo pdf. El pdf tiene el dial del contador Geiger. El diseño no es mio, yo simplemente lo escala hacia abajo de esta imagen.
Lo que se necesita
Para hacer esto usted necesitará:
- Todas las piezas impresas;
- Varios tornillos de aspecto agradables para la demostración y de la bisagra;
- 5 tornillos de x M4 de montar
- 2 tornillos x M3 para montar varias piezas pequeñas;
- Pegamento;
- Pequeños imanes;
- Tiras de velcro;
- Relleno (opcional) para suavizar a su Pip-Boy;
- (Opcional) Pintura para pintar a tu Pip-Boy;
- (Opcional) 3 x 5mm (amarillo) LED para los 3 botones.
Construir

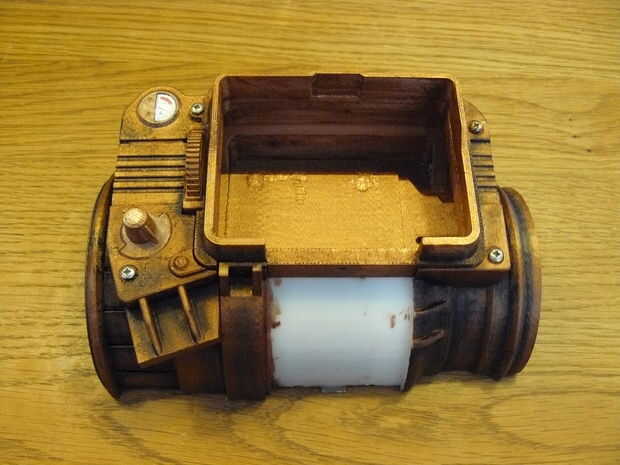

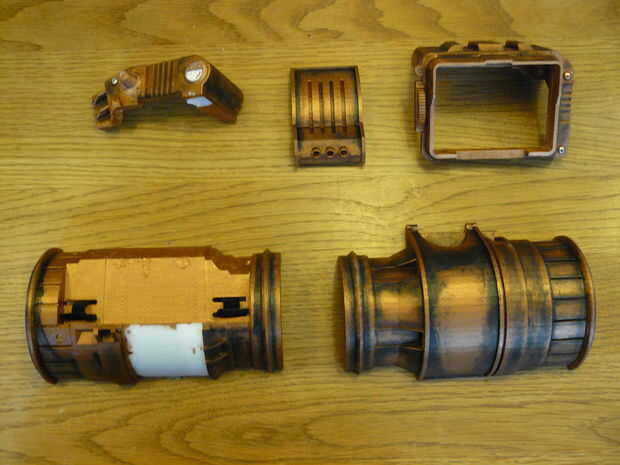

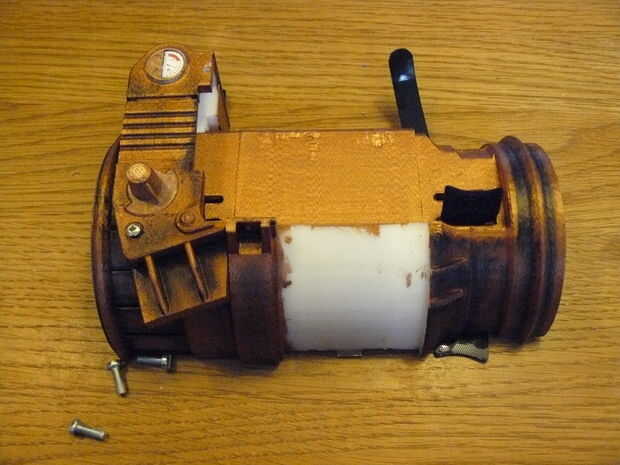

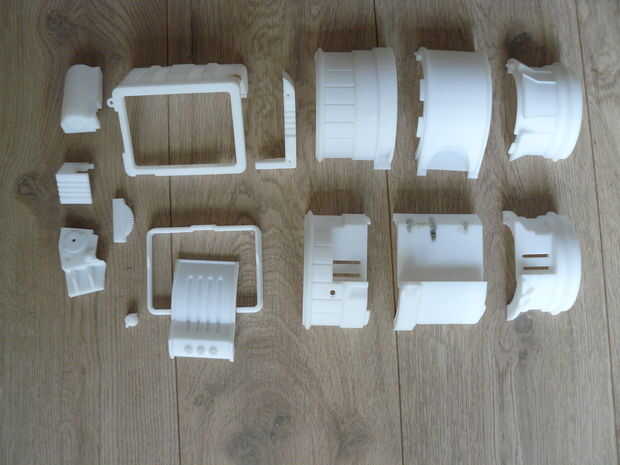

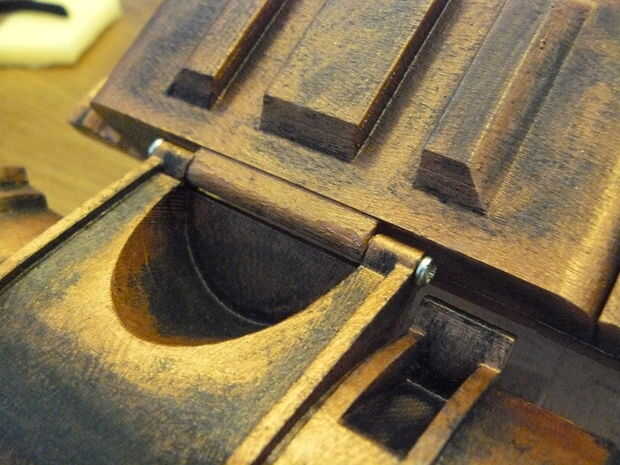

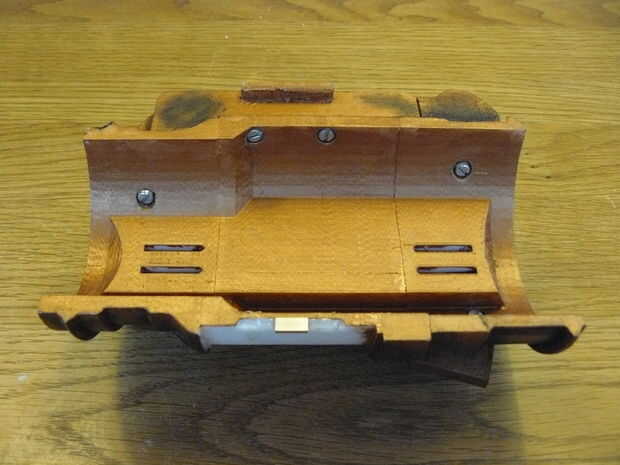

Para hacer uno, simplemente imprima todas las partes en cualquier impresora (el modelo es prácticamente supportless, es necesario sólo un menor apoyo) y montar. Algunas piezas necesitan ser pegadas (he incluido fotos de completadas asambleas pegados de piezas). La Asamblea de la pantalla se lleva a cabo al cuerpo de Pip-Boy por 5 tornillos de M4 que aprovechar el plástico. También se necesitan 2 tornillos M3 para girar la perilla y para sostener la parte con los botones en su lugar. Dos tornillos de madera simples se utilizan en la parte posterior para las bisagras.

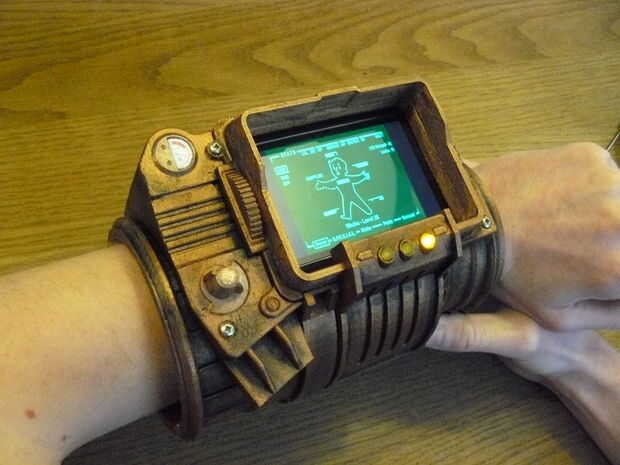

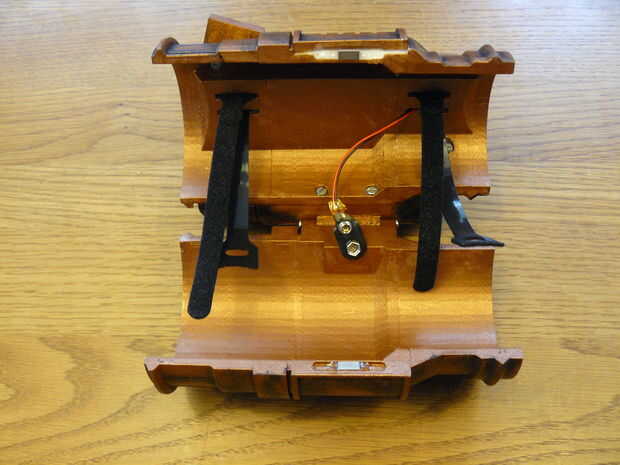

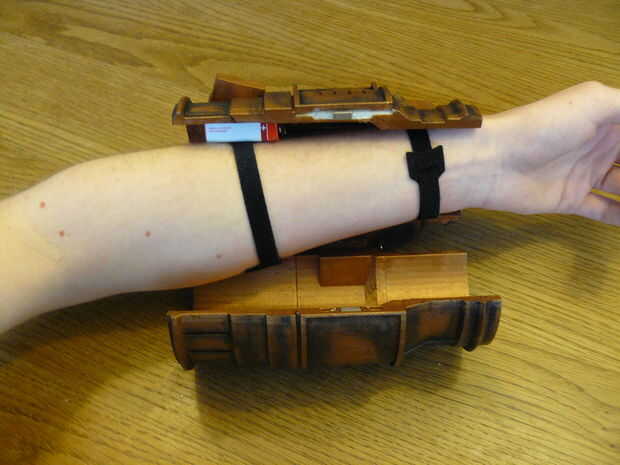

El Velcro se monta en la ranura doble a cada lado de la mitad delantera. el Velcro es atado con correa alrededor del brazo para sujetar al Pip-Boy en su lugar varios pequeños imanes sostenga las dos mitades juntas.
Pintar

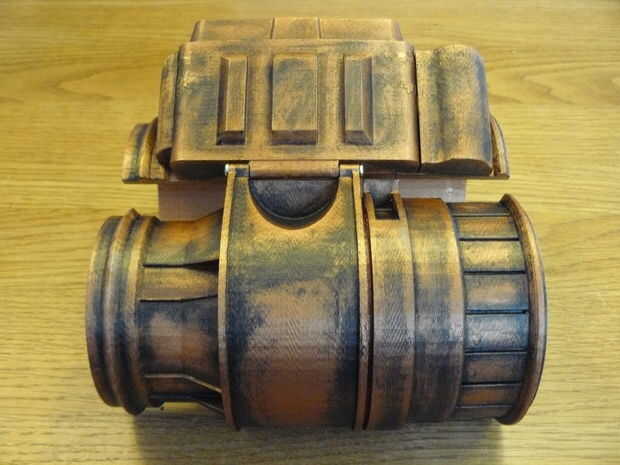

puede dejar esta sin pintar pero que es bastante aburrido y anodino. Tan solo pintarlo. He intentado hacer el mismo color que el original, no he logrado, la dio para arriba, luego pintado bronce. Había resistido con pintura negra y un trapo. Creo que se ve bien en este color, si no está de acuerdo, te basta con probarme mal haciendo un mejor trabajo.
También, nunca usé ningún relleno en este modelo. Lo imprimí en el ajuste de calidad más alto de mi impresora. Realmente nunca pretende pintar. En algún momento sólo decidió pintar de todos modos. Para un mejor resultado, sugiero usar relleno para suavizar el modelo antes de pintar.
Después de la pintura puede imprimir el marcado y pegamento para el Pip-Boy.
(PS., asegúrese de utilizar la cartilla de plástico, sin, pintura sólo puede desprenderse).
Compartir
Cuando construir uno, me encantaría verlo. Usted puede compartir en mi Página de thingiverse (o cualquier otro lugar de tu agrado)
Lo que hice extra

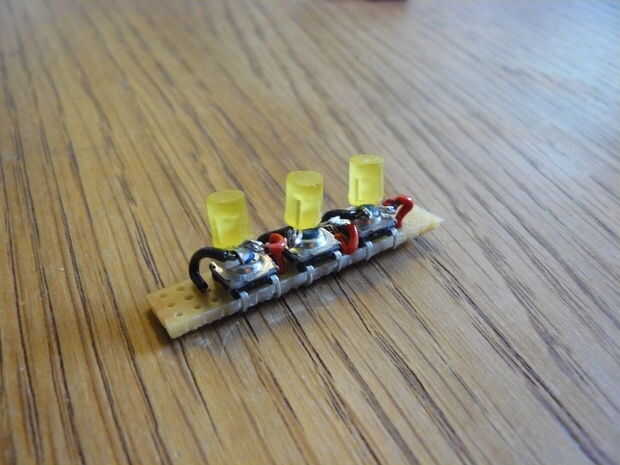

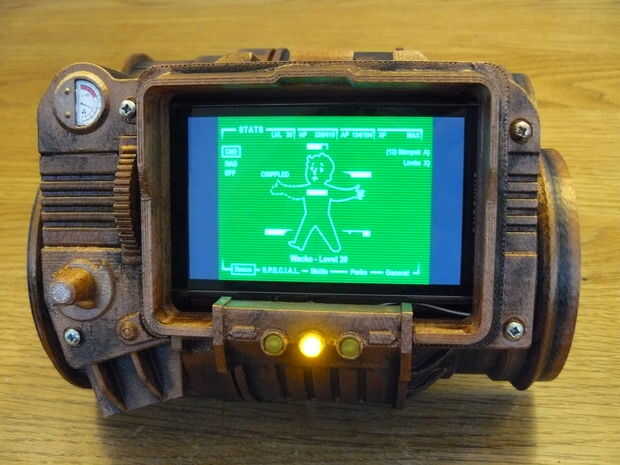

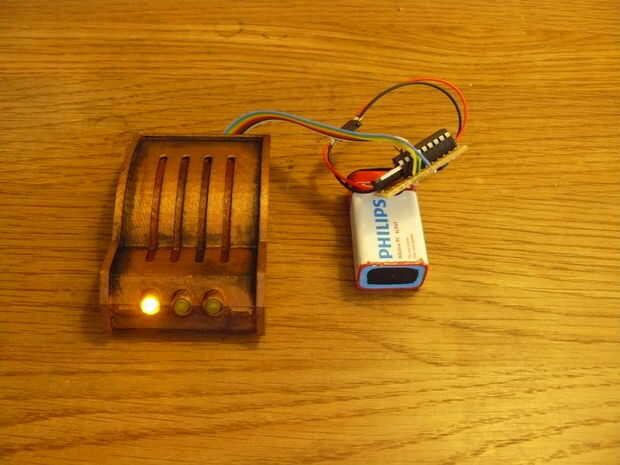

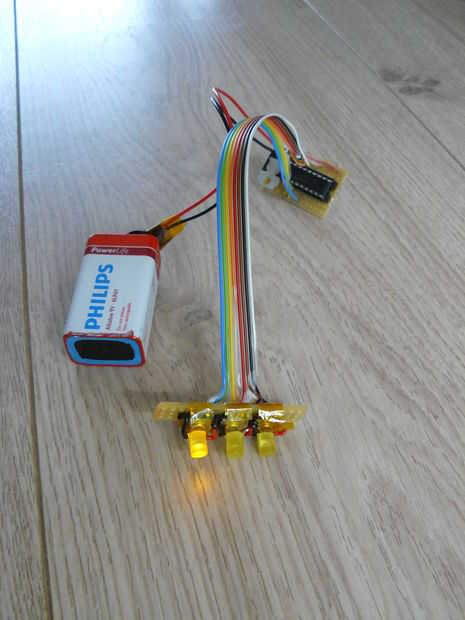

También he añadido un pequeño circuito basado en un pic628 que tiene 3 botones y 3 leds. Los leds se sientan encima de los interruptores. Cuando empujas un led, el botón de debajo es prensas. Este circuito simplemente enciende el led que se último empujado. No subo este circuito porque uso hardware y herramientas de programación para el que son difícil de conseguir en cualquier país que no sea de los países bajos. Trabaja bastante simple por lo que cualquiera con un poco de conocimientos de programación debe ser capaces de construir algo como esto.
(Diseño original del Pip-Boy 3000 pertenece a Bethesda Softworks, este modelo fue hecho por y me pertenece)
