Cómo hacer un PIP-Boy (prototipo) (4 / 8 paso)

Paso 4: Hacer el caso

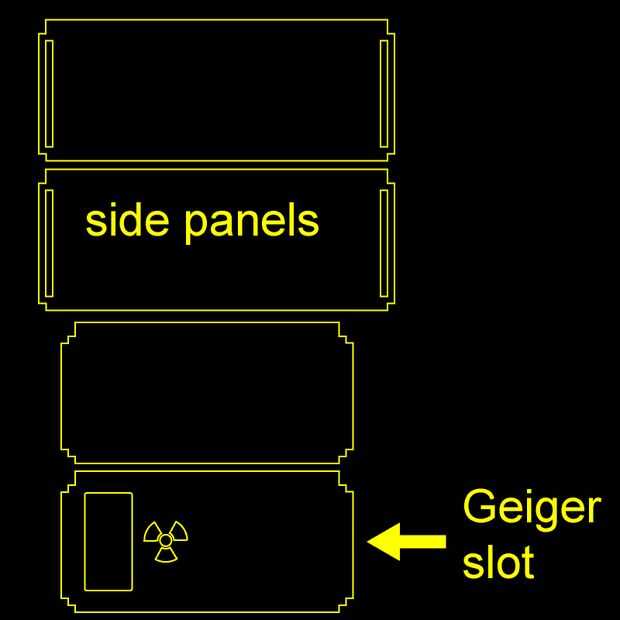

So how's it made? Usé el Adobe Illustrator para editar y diseñar el caso. Luego convertirlo al formato necesario (he hecho esto ya e incluido en la parte inferior) y enviado a Ponoko ser lasercut. A diferencia de muchos casos de lasercut, decidí no utilizar el diseño típico borde de pestañas. En su lugar utilicé varias capas de marcos con las secciones medianas quitadas y sólo cuatro simples agujeros en las esquinas para tornillos. Este método crea más exceso chatarra cuando haya terminado, pero me parece más atractiva que las pestañas. Incluí imágenes de lo que parecen las diversas capas y paneles laterales, pero los archivos real mirar mucho más llanos.

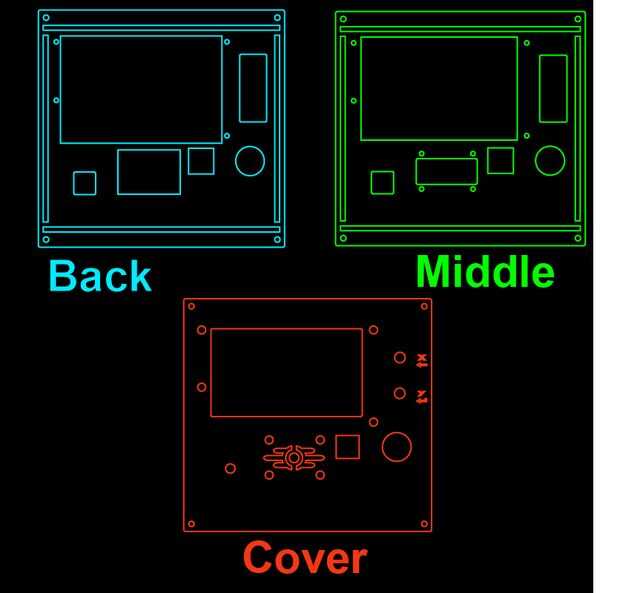

Diseño de la placa:

Los soportes de LCD en la placa trasera al ras como también (de la parte superior de la PCB) es sólo 1/8" de espesor. Los lados también tienen ranuras muy largo en el que Monte los paneles laterales.

Diseño de la placa media:

La placa media sirve como un marco de retención para la hoja de policarbonato a lo largo de sus bordes y también ofrece las ranuras de los lados de los paneles así.

Placa de diseño:
Para hacer todo más agradable estéticamente, que quería la tapa para ver bien. Su propósito funcional es retener la hoja del policarbonato en su lugar y proporcionar los agujeros para los botones adjuntar a. El hols internos para la pantalla y el altavoz son más anchos que las cabezas de los tornillos, por lo que los tornillos se parecen ser "hundida" en el caso. Nada mucho más que decir, la tapa del altavoz es un pequeño logotipo de Vault-Tec poco y hay unos símbolos grabados cerca de los codificadores rotatorios para marcar su propósito futuro como las perillas de entrada.

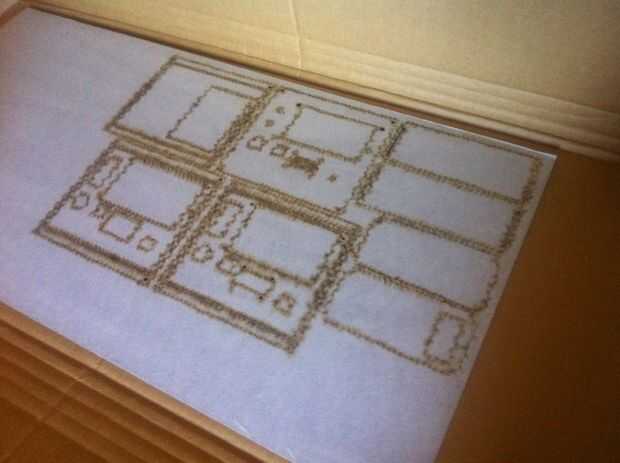

Si vas a usar Ponoko para hacer su caso que primero deberás hacer una cuenta. Una vez que has registrado correctamente, inicie sesión en su cuenta y vaya a mis diseños. Subir los archivos que he proporcionado. El proyecto utiliza una sola hoja de P3 (15 "x 30") de 3mm cartón brillante. Usted puede utilizar cualquier material que quieras siempre y cuando sea 1/8" de espesor, pero preferí la tabla ya que es la opción más barata: P

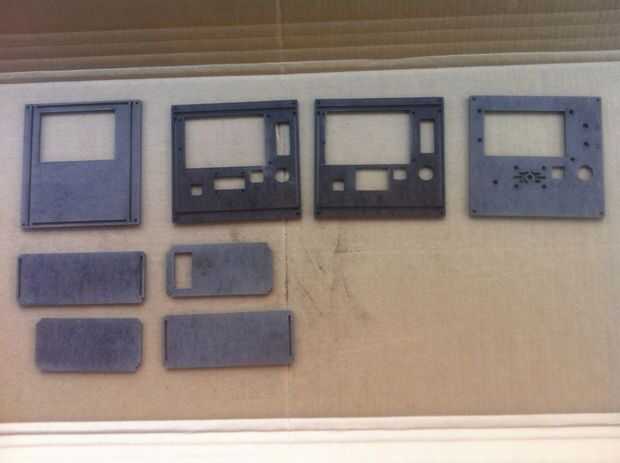

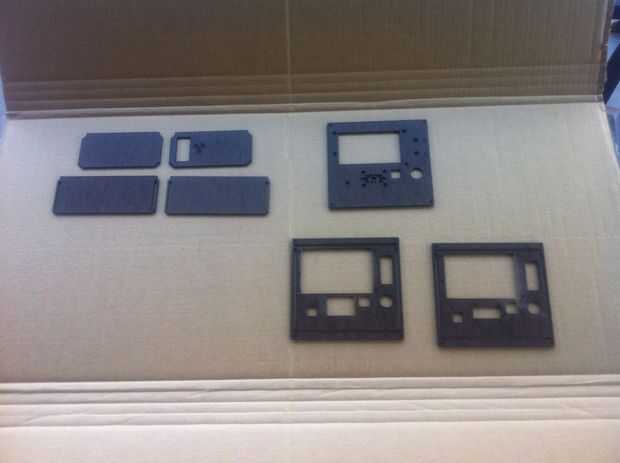

Si recibiste tu caso de Ponoko, primero deberás quitar la cinta adhesiva que cubre ambos lados. La aleta de cartón que se envía la Junta hace una superficie de pintura aerosol maravilloso, eso es lo que usé.

Construcción de placa delantera y trasera:

1. arena hasta la tabla ya no es brillante. Limpie el exceso de polvo.
2. tomar las tablas a un área bien ventilada para la pintura.

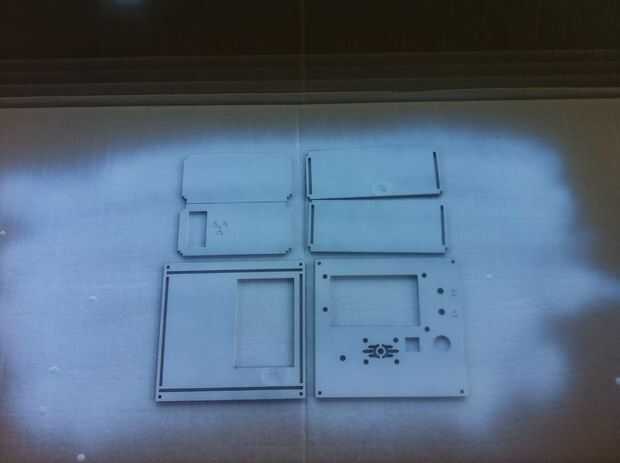

3. Rocíe una capa incluso agradable de la cartilla. Permiten ajustarse según las instrucciones en la lata.

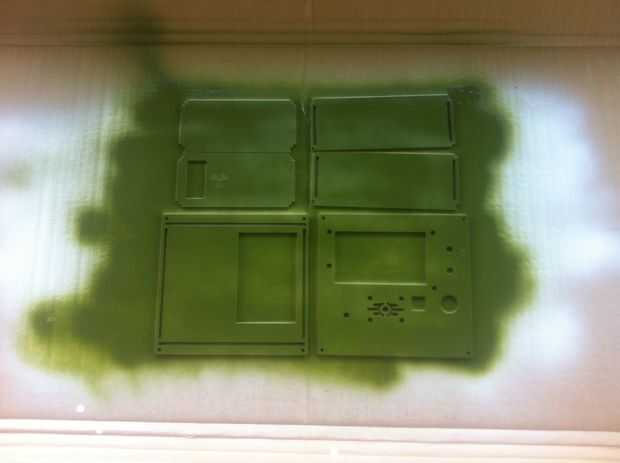

4. spray la primera capa de pintura regular. Permite establecer
5. Rocíe tres capas adicionales más de alternando direcciones cada vez. (arriba -> abajo, derecha -> izquierda etc.)
6. deje que se seque.

No tiene todas las vacunas de las hojas lisas pintadas finales, pero apenas siente libre de pintura hasta lograr el color deseado.
