Paso 3: Construir el circuito principal

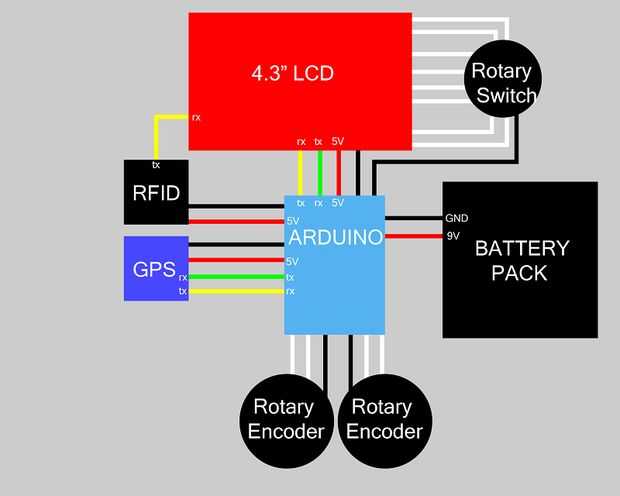

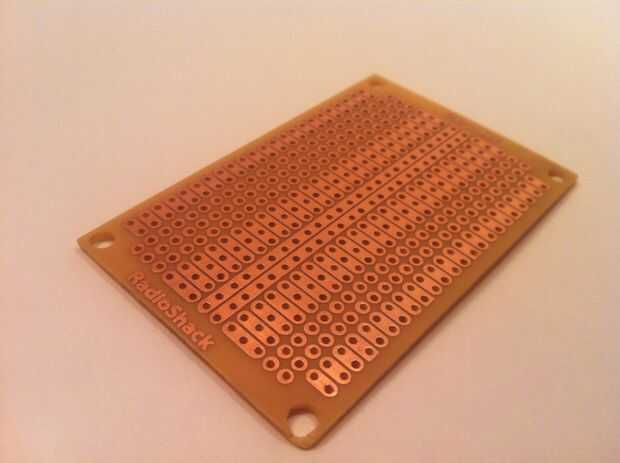

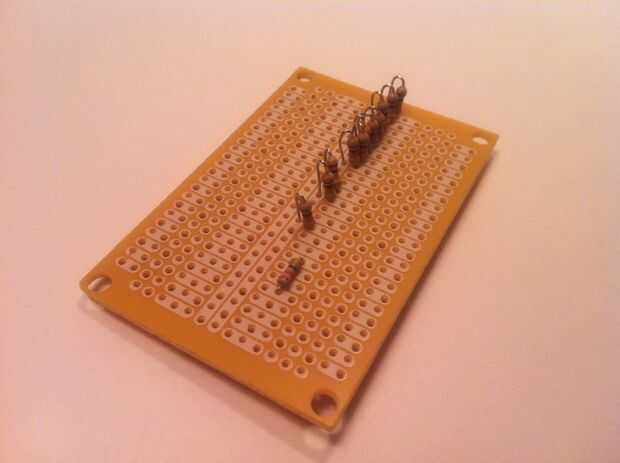

Tablero principal:
Estoy usando el el protoboard mini Radio Shack para la cañería de interconexión entre Arduino, hardware y pantalla LCD. En primer lugar, la soldadura 9 de las 10 resistencias de ohm k a uno de los buses de energía (esto será VCC en 5V). Nos estará sobre todo haciendo conexiones de potencia y señal de esta junta a los sensores y Arduino, como todo es modular.

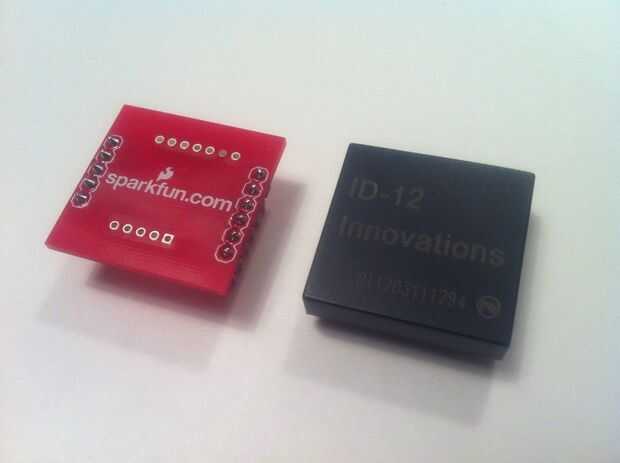

RFID:
-El módulo a la Junta de arranque de la soldadura.
-Las cabeceras del pin a la Junta de arranque de la soldadura.

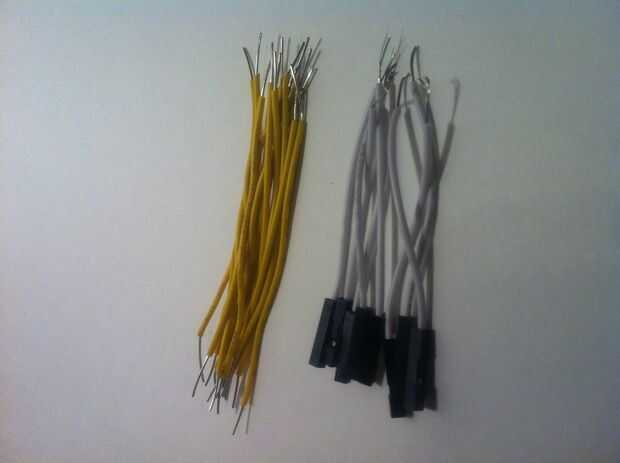

-Mediante puentes hembra, hacer cuatro 3" largo conexiones a la placa principal
-Conectar los cables a tierra y dos a VCC
-Al montar el módulo a los headers hembra, conectar pines VCC y RST del módulo a la salida de 5V y pines GND y FS del módulo a los cables de tierra
GPS:
-la cabecera masculina de la Junta de la soldadura
-el portapilas a la Junta de la soldadura
-Realice las conexiones desde el tablero principal para el GPS con una línea para VCC y GND

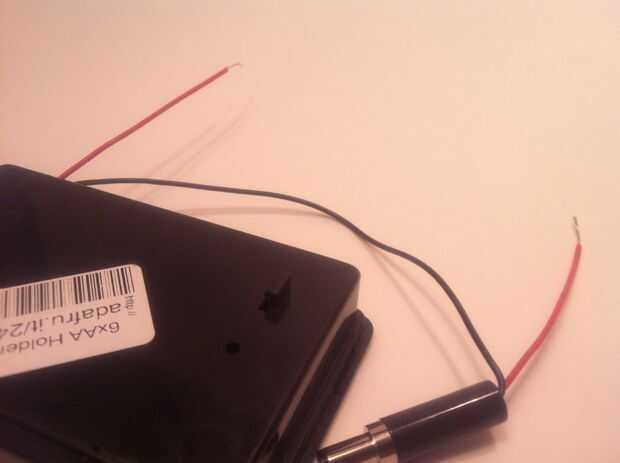

Paquete de la batería:

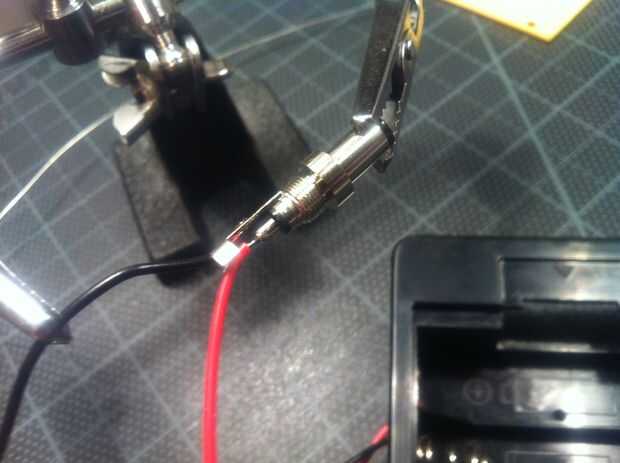

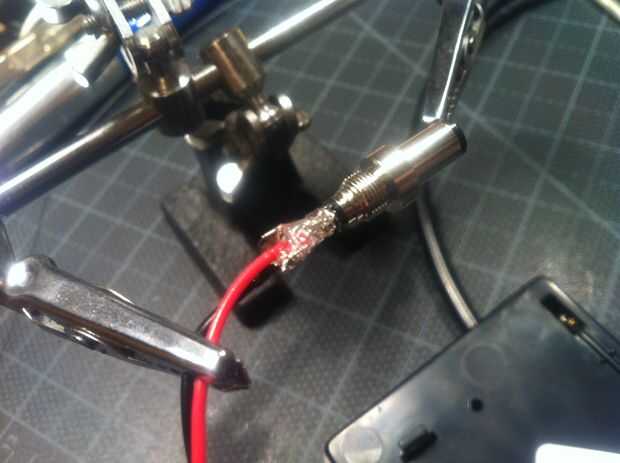

-Mantener el tubo plástico negro abajo de los cables, soldar los cables al interior de la clavija desenroscar
-sello de cables con pegamento caliente
-plástico de tornillo negro del enchufe cubierta en

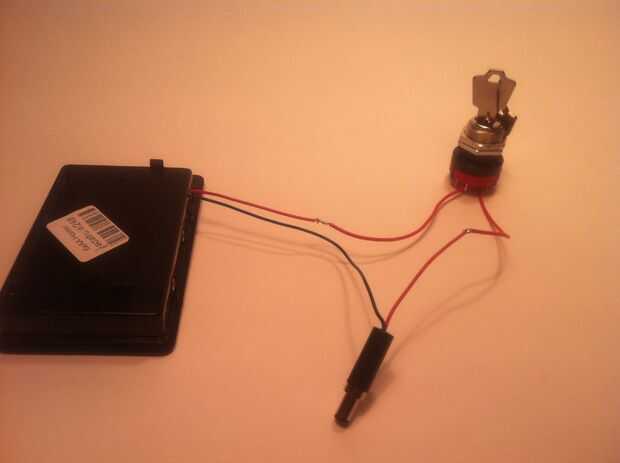

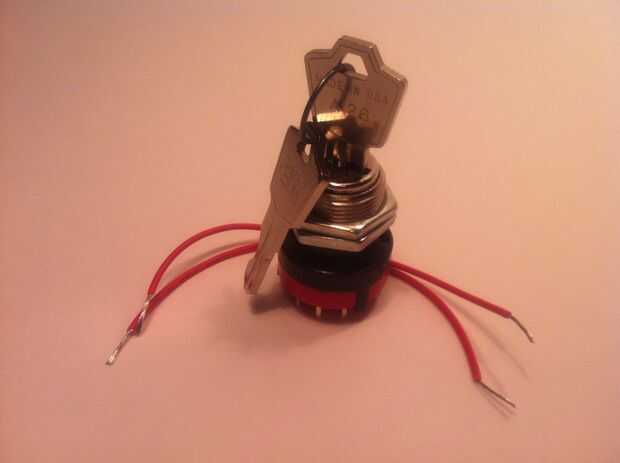

Interruptor de llave:
-prueba con un multímetro para averiguar los contactos que forman el interruptor (ya que es una parte del excedente, pueden ser diferentes a la mía)
-dos 3" cables de los contactos de la soldadura
-empalme de la línea VCC de la batería entre el enchufe y conectar los cables a los cables del interruptor

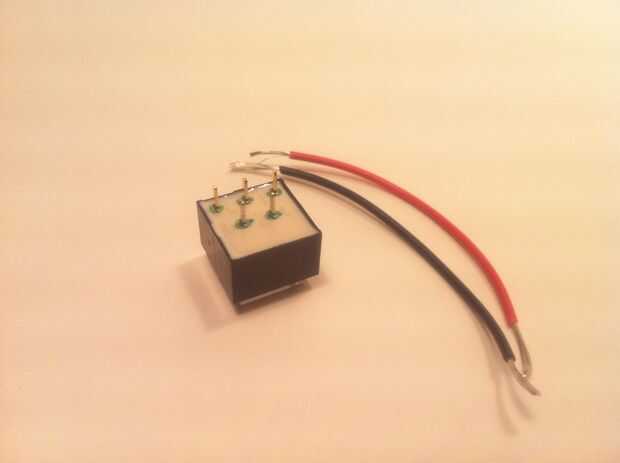

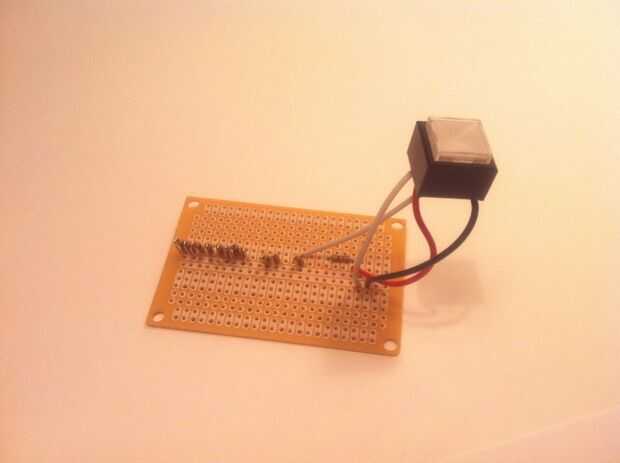

Interruptores iluminados:
-soldar un cable a la + final del contacto del led y un cable a - final
-soldar el cable negativo del LED a la placa GND
-soldar el cable positivo del LED a una resistencia de 220 ohmios en el tablero principal
-soldar el otro extremo de la resistencia de 220 ohmios para un 4" alambre largo (núcleo sólido) que se extiende fuera del tablero a una cabecera hembra (salida de LCD)
-soldar un cable a cada extremo de los contactos del interruptor
-uno de los extremos de los contactos del interruptor a uno de los resistores de pull-up en el tablero principal de la soldadura
-soldar otro cable a este último respecto a un 4" alambre largo (sólida) que se extiende fuera del tablero a una cabecera hembra (entrada de LCD)
-suelda el otro cable de contacto interruptor a GND

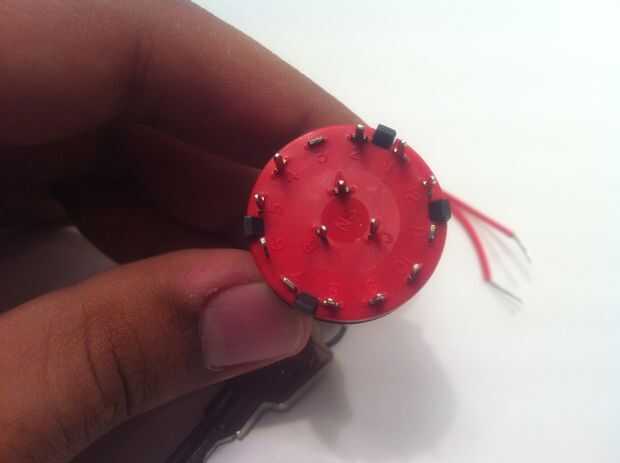

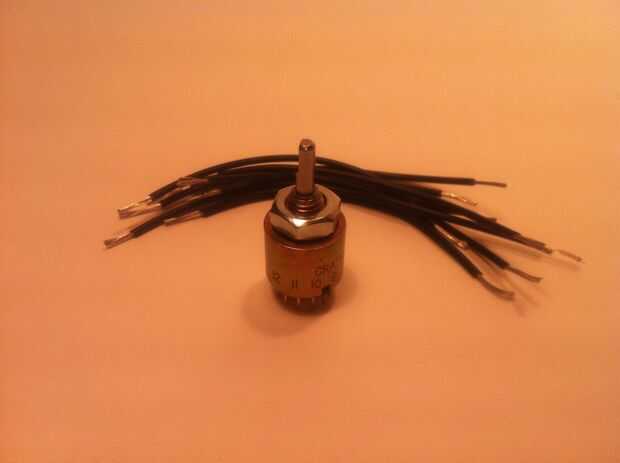

Interruptor giratorio:
-soldar un cable largo de 3" con el conector común de centro grande en la parte inferior y conectar a la tierra en el tablero principal
-soldar un cable largo de 3" con el conector etiquetado como"1"(cubierta de calor retráctil pegamento caliente o tubería para prevenir un corto)
-repetición de los siguientes 7 pines (los contactos son clavijas 1-8)
-soldar el cable del pin "1" a una de las resistencias de pull-up en el tablero principal
-Repita para los siguientes 7 pines
-alambre de la soldadura un 4" largo (base trenzada) que se extiende fuera del tablero a una cabecera hembra (entrada de LCD)
-Repita para los siguientes 7 pines
¡ Hurra! Es para soldar. Puesto que el altavoz y codificadores rotatorios no utilizados por ahora, nos va a ir apareciendo les en el panel frontal unwired.
