Como hacer un kart eléctrico Custom y Motor sin cepillo de la C.C. (5 / 10 paso)

Paso 5: Eli-Kart: electrónica

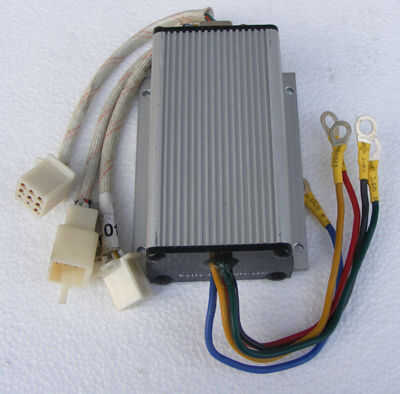

En la base de la electrónica es el controlador del motor. Para Eli-Kart utilicé un regulador de Kelly, la KBS48121 con la opción de alta velocidad. La opción de alta velocidad es cara pero permite el uso de motores de mayor velocidad. Lamentablemente esto resultó ser una basura para mi ya que mi custom motor gira muy lentamente, por lo que recomiendo usar un motor más lento y ahorro de su dinero a menos que usted va para un alto rendimiento.

de todos modos, Kelly controladores tienen conectores para casi cualquier cosa que se necesita. Inversa, regenerativo de frenado, incluso luces de freno y un pitido. No utilice los conectores viene con y soldó mi. 1" encabezados en las conexiones que yo usaría. Recomiendo soldar las conexiones una vez que lo sabes todo funciona, pero la cinta funciona bien para asegurarse de no caerse hasta entonces.

Una desventaja a este tipo de regulador es que necesitas tener sensores en el motor para permitir que el controlador detectar su posición. Lea en la sección del motor personalizada si desea saber más sobre esto, pero esencialmente tendrá que desarmar el motor y poner en sensores o utilizar fabricación digital para hacer un tablero de montaje del sensor.  La alternativa es utilizar un regulador sin sensores. Estos requieren un pequeño push-off para evitar que su controlador explotando en el interior, así tenlo en cuenta en el diseño de su vehículo.  Usted puede recoger los controladores sensores baratos de Ebay.  Son sorprendentemente fiar como demuestra Carlos, aunque yo recomendaría esta uno.

En la parte inferior de la cadena alimentaria son cepillado controladores de CC, que pueden ser más barato y fácil de usar.  Controles de Kelly también vende controladores de DC, o usted puede ir con piezas de la vespa. Esto podría ser una buena opción si quieres ahorrar tiempo y dinero pero no quiero ir sin sensores, o si ya han cepillado motor de mentira alrededor.

Las baterías son la hice mi propio custom batería de células de A123 26650, combinando 12 en serie y 3 en paralelo para un 39.6V 7.5Ah pack. A menos que tenga su propia acción personal de baterías, usted necesitará comprar algunos. Usted puede encontrar baterías online en lugares como Todo-batería, Amazony HobbyKing. Evitar uso de baterías de plomo debido a su tasa de descarga baja y mala vida, pero ten cuidado si vas con las baterías de polímero de litio como el paquete de HobbyKing que ligado. Usted también necesitará un cargador de baterías.  Tengo un cargador 0-40V con equilibrio y una fuente de alimentación genérica, pero si sabes exactamente lo que usted se se carga puede obtener soluciones más baratas como esta o simplemente una fuente de alimentación.

Necesitarás un soldador para hacer la conexiones de los cables y alambre grueso para las conexiones de alimentación principal, así como de alambre fino para las conexiones de señal.  No dude en código de colores de los cables y etiquetarlos en la medida de lo posible para evitar posibles dolores de cabeza en la eléctricas. No se olvide de conectores como: T-estilo "decanos" conectores, conectores de balao conectores XT-60 debe ser todo lo que falta (sólo no enchufe o cualquier cosa en la soldadura hacia atrás).  Digikey es también un buen proveedor para cualquier cosa electrónica relacionadas con si usted está no haga pedidos de repuestos de HobbyKing puesto que tienen envío gratis, más rápido.

Básicamente, obtienes lo que pagas a la hora de electrónica. Sistemas sin escobillas con un controlador de calidad y las baterías de ion-litio le dará más confiabilidad y mejor rendimiento, pero correrá usted alrededor $100 por cada componente.  De plomo, componentes de cepillado son probablemente alrededor de la mitad, pero los motores no son todo más baratos y ofrecen mucho menos energía.
