Como hacer un kart eléctrico Custom y Motor sin cepillo de la C.C. (1 / 10 paso)

Paso 1: CAD

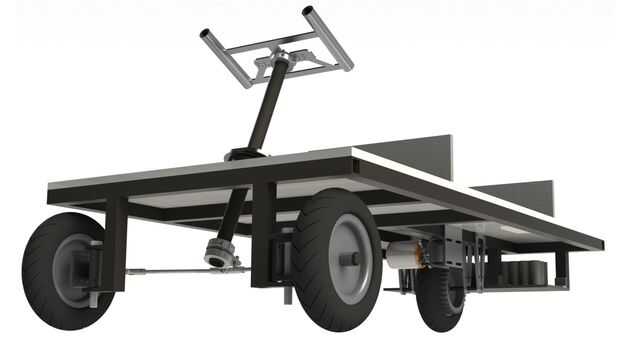

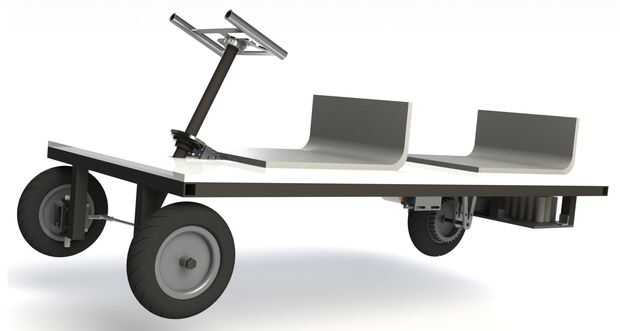

Eli-Kart existió en mi computadora en Solidworks mucho antes de que tuviera una forma física.  Pasé mucho tiempo haciendo retoques virtuales y puesta a punto del diseño.  He encontrado cuanto más tiempo que pasas en la computadora, menos tiempo que pasas realmente construirlo.  Unidos son algunos render final que generé justo antes de comenzó la construcción.

Usted puede haber notado que el motor en las representaciones es diferente del motor personalizado que diseñé. Esto es porque originalmente diseñé Eli-Kart para usarse con un motor sin escobillas disponible comercialmente. En la línea de sistemas de potencia EV similares, se trataba de un motor de 3kW pico hobby aviones. Sin embargo, era relativamente fácil de idear un nuevo sistema de montaje para mi nuevo motor.

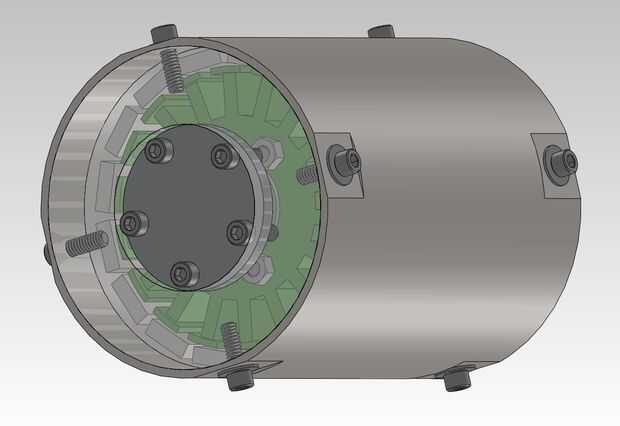

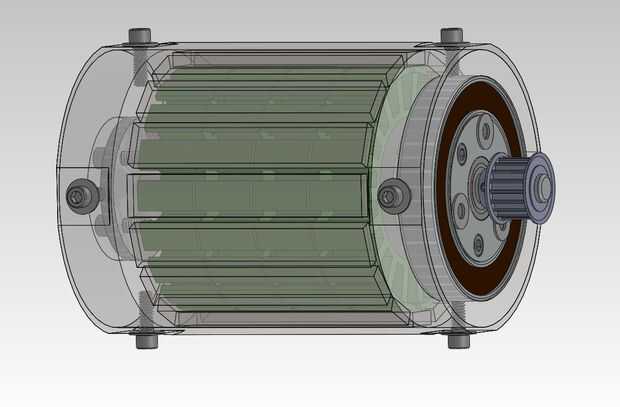

El diseño del motor que surgió mucho más tarde.  Todo lo de las piezas del motor que encontré en línea, que podrá entrar más tarde basado.  Os adjunto algunas fotos del motor para el archivo de Solidworks también.
