Paso 4: Fijar la materia de aire...

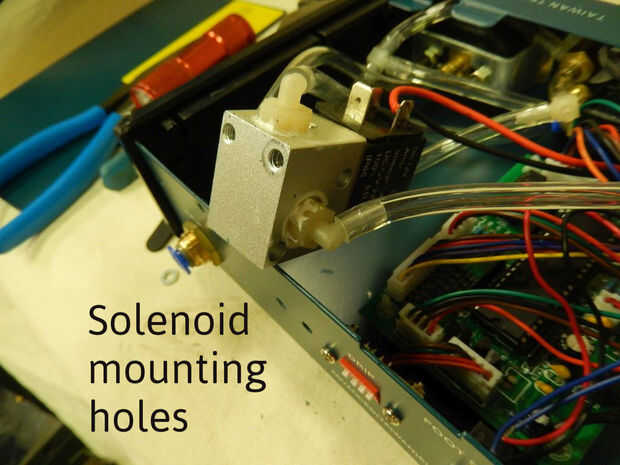

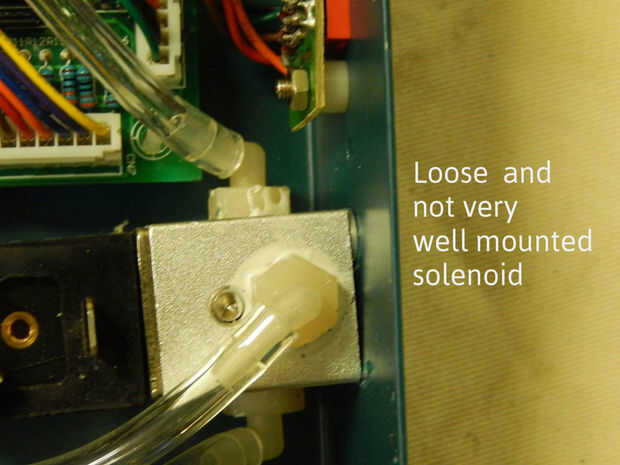

Ahora que el cableado de CA es bueno, usted debe comprobar el solenoide. En la mía me di cuenta que fue sostenido en lugar por un tornillo único (y suelto) que parecía que había sido recogido de la basura. Una vez que quité el tornillo que vi que el solenoide en realidad tenía dos agujeros de montaje. Parecía el caso realmente tenía dos agujeros también pero donde se encontraba el segundo de ellos interferiría con la ubicación de PCB.

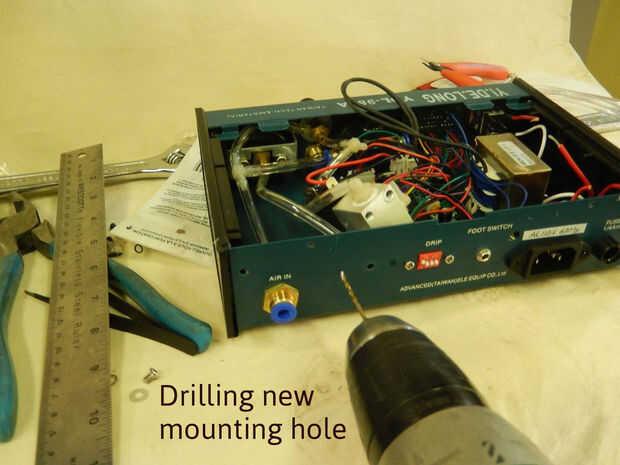

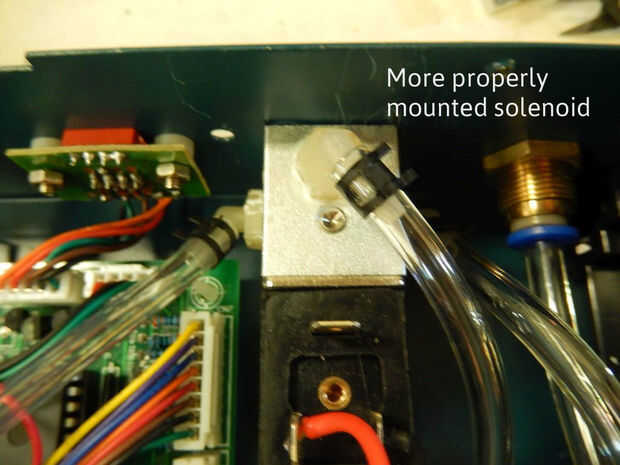

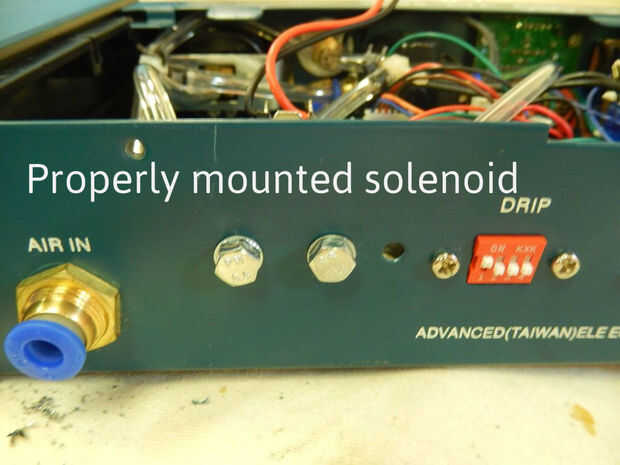

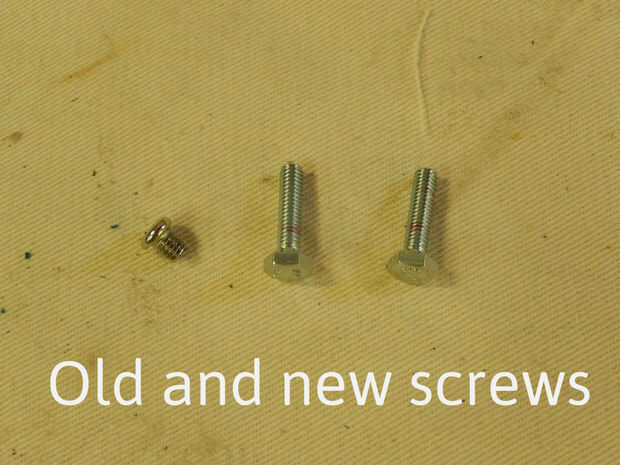

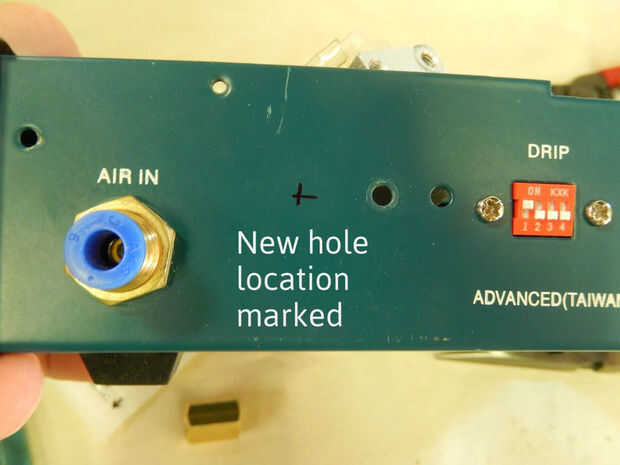

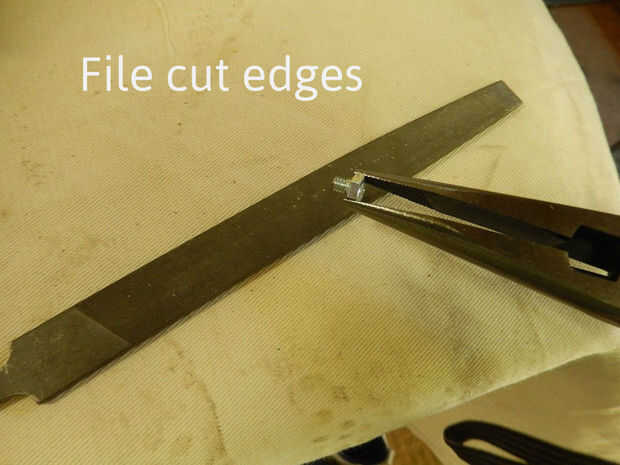

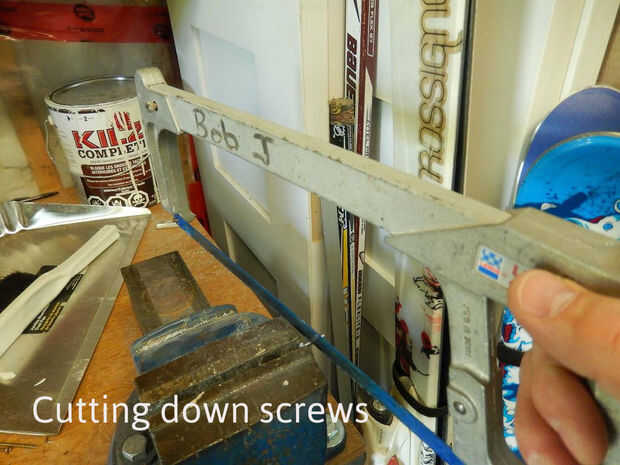

Guardarán el solenoide en su lugar, pero marcado hacia fuera de donde debería ser el segundo agujero. Entonces esta perforado para permitir el montaje correcto. Los tornillos son M4. Tuve algunas en bin mis partes pero estaban demasiado largo. Fue fácil de cortar con una sierra para metales y lime los filos apagado. Entonces les atornillan en su lugar. Para cualquier tornillo que asegúrese de que utiliza arandelas de presión o utiliza algún armario de hilo LockTite para asegurarse de que no vienen sueltas con vibración.
Ahora veamos los varios tubos en la caja de control. Un par de cosas que noté fueron:
- Sin abrazaderas en cualquiera de las conexiones. Basta con presionar ajuste. No estoy seguro cuánto tiempo estos tendrá aire PSI hasta 60.
- No hay holgura en cualquier manguera. Para cada usa la longitud más corta posible y esto mantiene cosas bastante apretado.

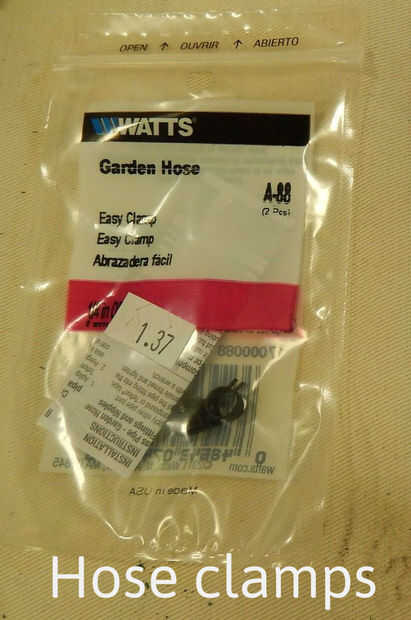

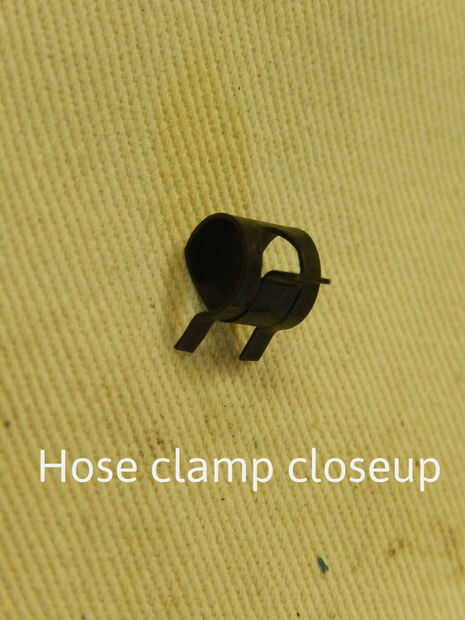

Las conexiones de manguera no parecía demasiado fuertes pero no estaba segura del mejor tipo de abrazadera para usar. Pensé de lazos de alambre pequeño pero ya que estas no envuelven en un círculo completo hubo una posibilidad de fuga. Mientras que me metía a las partes para la conexión de aire comprimido encontré algunas abrazaderas pequeñas. Éstos son 1/4" y realmente no encajan tan bien como me hubiera gustado pero son mejores que nada. Pensé que esto le daría una protección extra contra una manguera suelta. Eran un poco caros ($1,37 para dos) en la tienda de hardware de la caja grande. Usted puede probablemente encontrar mucho más barato en una tienda o una tienda de partes de aparato.

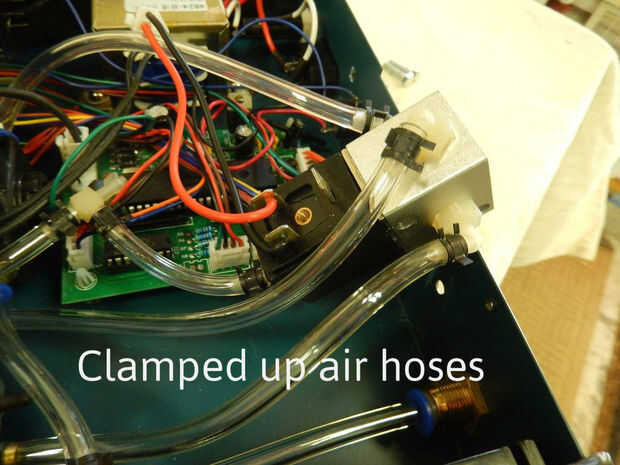

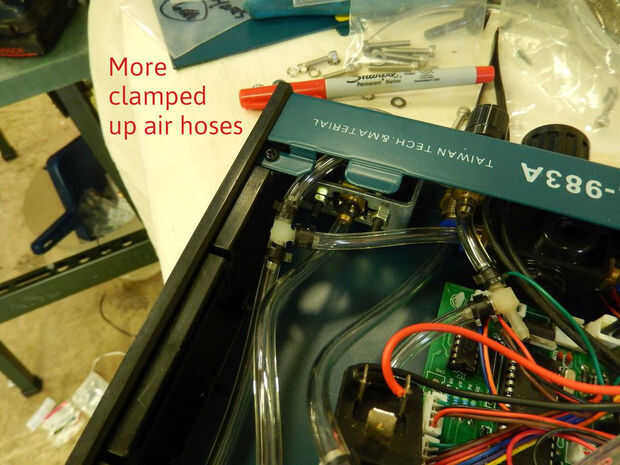

Puse las abrazaderas en cada lengüeta de la manguera en el regulador. Usted debe tirar cada manguera para poner en las abrazaderas. Asegúrese de que hasta un diagrama y tomar algunas fotos antes de empezar a quitar las mangueras. No recordarás que se conectan. Confía en mí... Lo sé.
Ahora otra cosa que noté fue que algunas de las mangueras se tiraron firmemente bastante. Uno en particular (desde la izquierda del regulador) era demasiado corto para que me deje mover el solenoide así yo podía enroscar correctamente.
Manguera de vinilo en la caja de control es de 6 mm. Los conectores del panel frontal y trasero y el regulador interno son push fit. Usted simplemente empuje el tubo en el conector. Para desenganchar, empuje en el anillo de plástico y puede sacar el tubo. El resto de los conectores son el tipo de púa.
No pude encontrar tubo de 6 mm pero encontró algunos 1/4" y trató de reemplazar la manguera interna. Parece conectar bien pero cuando presurizado el sistema he encontrado que se filtró de los conectores push fit. Tan 1/4" tubo de vinilo parece no funcionar con los accesorios 6 mm utilizados en el controlador.
Terminé de cortar una sección de la línea de alimentación de 6 mm que viene con la unidad para reemplazar la manguera interna. Esto me deja mover el solenoide como quería.
PRECAUCIÓN: aire comprimido puede ser peligroso. Asegúrese de que usted utilice gafas de seguridad.
Tenga en cuenta que aun con todas las abrazaderas instaladas y todo reforzado, oigo todavía sale aire por dentro de la caja. No una gran cantidad así que no creo que iré más lejos en la caza.
Antes de cerrar el caso también debe comprobar el cableado de baja tensión. Busque cualquier junta de mala soldadura de los cables que tengan hilos cortadas al ser despojado. Difíciles de detectar que conozco. No hace daño volver a soldar nada de lo que parece sospechoso. Noté el cableado en la mía era bastante malo y la calidad de la toma de 3,5 mm para el gatillo era igualmente así. Creo que va ser reemplazar a la toma después de varios usos...
Una vez hecho esto cierre puede subir el caso. Mejor energía y hacer cosas que todavía funciona.
