Paso 1: Resumen SMD
Tanto como me gusta la vieja escuela a través de partes de agujero, no puede realmente seguir lejos de partes SMD ahora. Permiten un mucho menor tamaño del PCB y algunas partes ya no están aún disponibles en a través del orificio de estilo.

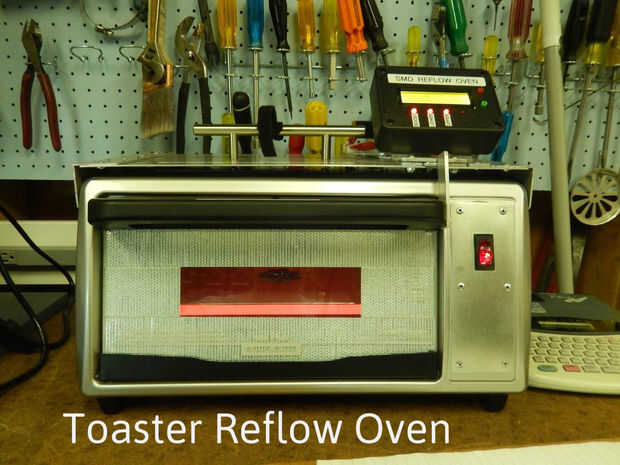

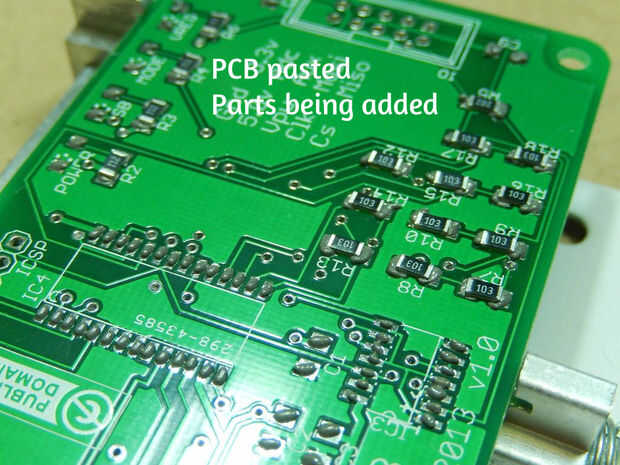

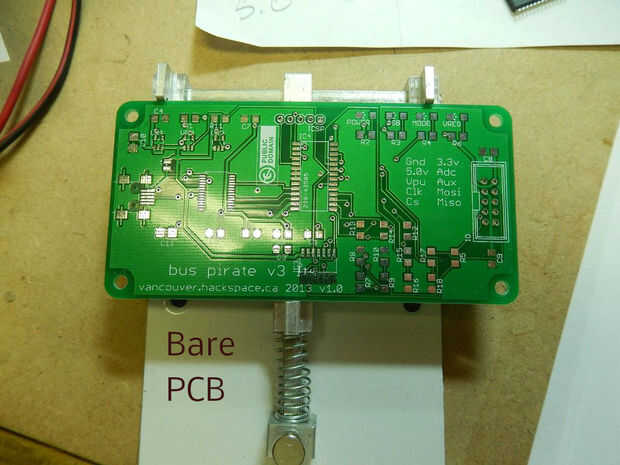

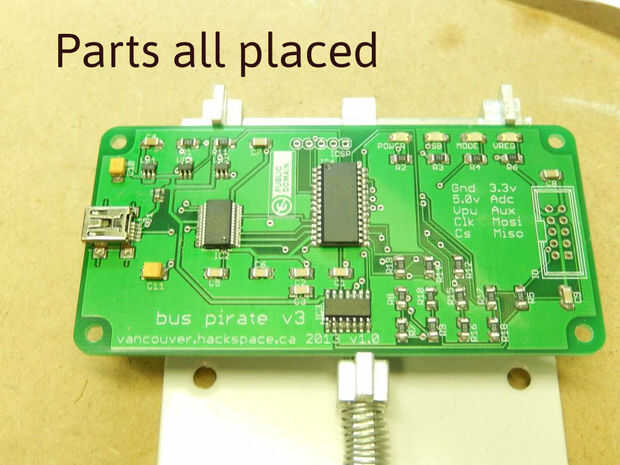

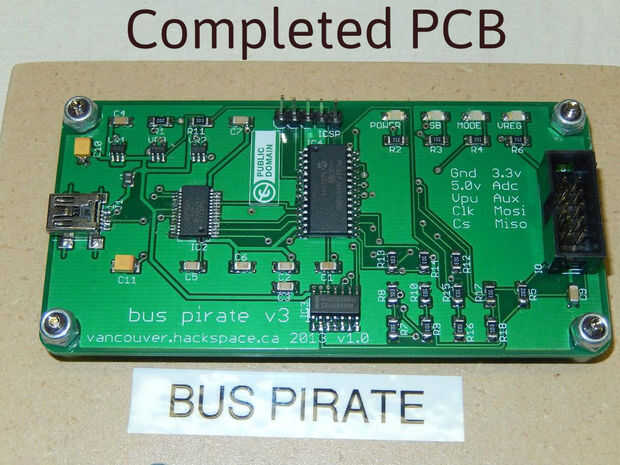

Un ejemplo es el Bus Pirate. Un miembro de mi espacio de la máquina local (VHS) armar un kit de Bus Pirate y es en su mayoría piezas de SMD. En las fotos se puede ver que utilicé un dispensador de pasta de soldadura (este era el mismo miembro traído de China) para pegar encima de la Junta. Entonces simplemente cayó en las piezas y cocido en el horno de reflujo que había hecho antes. Mientras que este tablero no es excesivamente complicado, conseguiría muy agotador pegando todo a mano. La soldadura pasta dispensador hace una brisa y usted puede conseguir un PCB pegado para arriba y las piezas cayeron en y cocido al horno en ningún momento a todos.
Tenga en cuenta que esta capacidad de no llevar problemas con error de usuario.
En este foro al principio instalé una de las tapas grandes (C10 si tenéis curiosidad) hacia atrás. Yo estaba bien para los primeros minutos (lo suficiente para poder asumir que todo lo había hecho correctamente). Más tarde lo tuve conectado a una PC y estaba sosteniendo en mi mano izquierda. Olía algo ardiente y estaba ocupada mirando por todas partes en la tienda (suponiendo naturalmente no podía ser el Bus Pirate) hasta que me di cuenta el humo y una pequeña llama que viene de uno de los condensadores. Asustado el % ^ &$ de me cayó el tablero y apretamientos, estiramientos, el cable USB. Lamentablemente, la caja del gato también fue a mi izquierda. Por suerte la caja de la litera de gato estaba bastante limpia.
El Bus Pirate sobrevivieron. Mano-soldar una tapa de recambio con la orientación correcta y ahora está funcionando bien.
Pero siempre pienso en la caja de arena cuando lo uso...
