Estamos finalmente listos para usar el dispensador.
En el panel frontal tiene los siguientes controles:
- POWER - enciende y apaga el dispensador
- TIRO - envía el comando de activación. El pedal de control remoto y disparador de jeringa conectan a través de una clavija en la parte trasera y duplican esta función
- Mostrar - muestra la hora como XX. Segundos XX
- TIEMPO de juego - ajusta el tiempo de la solenoide de aire se queda abierto en segundos (regulables de 00.01 a 99,99 segundos)
- INTERVALO - ajusta la demora entre la activación de la solenoide de aire (utilizado en algunos modos)
- PRESIÓN de aire - establece la presión del aire de la jeringa de alimentación
- VACÍO: ajusta la cantidad de vacío o succión de pull-back aplicado a la jeringa cuando no está enviando la presurizada aire. Simplemente deje este paso ya no es necesario para la pasta de soldadura
- AIRE-no etiquetados, pero esto es donde se conecta el tubo de aire de la jeringa
- DIAL presión - muestra la presión del aire de la jeringa
El panel posterior tiene los siguientes:
- De aire en - esto es donde se conecta la fuente de aire comprimido con
- GOTEO - creo que quería decir inmersión ya que estos son los interruptores DIP se usa para seleccionar los diferentes modos.
- INTERRUPTOR de pie - es donde conectas el interruptor de pedal o jeringa de pie
- ALIMENTACIÓN - el cable de alimentación se conecta aquí
- -El fusible es un fusible de 1/4

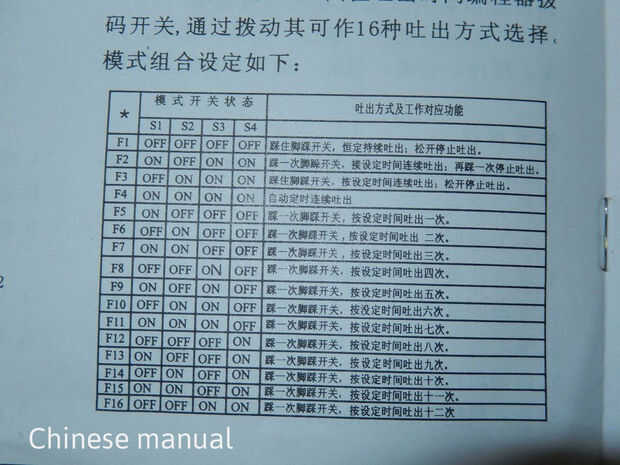

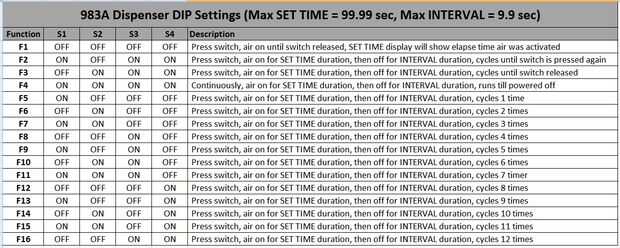

Lo primero que tienes que hacer es configurar que el modo mediante el goteo cambia. Busca en el manual no te ayudará mucho (a menos que se puede leer a chino) pero he creado una hoja de cálculo (basado en diversos puestos de la web en otros sitios y llano viejo ensayo y error) que muestra los diferentes modos.
Para nuestra aplicación debe seleccionar "F5", esto le dará un disparo para cada activación del disparador. Hay varios otros modos que aunque no aplicables a nuestro uso, sea prácticos debe encontrar otros usos para el controlador. Encontré el modo continuo (F3) útil para la prueba con el tanque de aire portátil.
A continuación enchufe cualquier disparador que va a utilizar.
Ahora podemos configurar los controles del panel frontal.
Primero encienda la corriente.
Luego establecer el intervalo de tiempo a decir segundos 00.20.
Luego establecer el intervalo de 0,1 segundos (esta configuración no realmente entran en juego para este modo no puede activar el tiro siguiente hasta después de esto ha agotado. Así que cuanto más baja mejor, pero no puede ser 0.0.
Luego ajuste la presión de aire a 50 PSI. Usted verá esto en el manómetro.
Y el vacío de la vuelta derecha. Controla la cantidad de aire que se envía a través de un venturi. Esto crea un vacío que se aplica a la línea de aire de la jeringa cuando un chorro de aire no se ha enviado. Deja una cola más delgada de goteo. No es necesario esto con la pasta de soldadura grueso. Además de hacer mucho ruido como extrae el aire que necesita.
Ahora conectar la jeringa que ha llenado con pasta de soldadura. Manteniendo la jeringa en una toalla de papel puede tratar de un tiro. Puede tomar un tiempo para despejar el aire de la jeringa pero finalmente usted debe obtener una gota de soldadura exprimida hacia fuera en cada disparo. Si no, hay varias cosas para ajustar:
- Subir la presión (no iría más allá de 60 PSI para evitar destacando el dispensador de plomería)
- Hacer el juego más largo de tiempo
- Cambiar el tamaño de la punta. La pasta de soldadura por lo general viene con una punta pero puedes probar las que has llegado con el dispensador
No hay ninguna configuración mágica, tan sólo tienes que experimentar. Debería ver el cambio de calibre y sentir el pulso de la jeringa con cada disparo. La marca, la viscosidad y la temperatura de la pasta de soldadura afectará el rendimiento. Usted encontrará que el calor de tu mano sosteniendo que la jeringa hará que la pasta realizar finas un poco, así que te tendrá que ajustar cosas como vas.
Una vez que una gota pequeña de la jeringa en cada disparo, es momento de intentar pegar encima un PCB...
Sin embargo si eres muy geek (o cree que usted puede encontrar algunos otros usos para el controlador) entonces quizás estés interesado en cómo exacto los valores realmente son. A continuación muestra el ancho de pulso medido en la pequeña gama de ajustes:
SET vs ajuste de tiempo miden la anchura de pulso
00.10 = 0,101 seg.
00.20 = 0,202 seg.
00.30 = 0,304 segundos
00.40 = 0,404 segundos
Vs de ajuste de intervalo miden la anchura de pulso
0.1 = 0,110 segundos
0,2 = 0,210 seg.
0,3 = 0,310 segundos
0.4 = 0,410 segundos
No tengo alguna forma de medir con precisión en toda la gama, pero esto le da una idea. La tarjeta controladora salidas un pulso VDC 9,5 al solenoide. El solenoide dibuja sobre 0.3 Amp. El regulador utiliza un transistor TIP122 (con sin disipador de calor) por lo que usted debe ser capaz de cargar un poco más (depende de la capacidad del transformador). Y mientras los cables a mi solenoide están codificadas con colores (negro y rojo) la polaridad es invertida realmente comprobar que antes de intentar conectar nada polaridad sensible a él.
