Cómo hacer un amplificador de tubo en una unidad de preamplificador/distorsión (con caja de carga) (5 / 6 paso)

Paso 5: Instalación de la "caja de carga" y volver a soldar todo

Ok, así que ahora es el momento de la soldadura de la resistencia a la salida del altavoz, y así hacer una caja de carga entre el salida del altavoz y la línea;

Para hacer una caja de carga, cable a las tomas y la resistencia en paralelo, las conexiones de la punta de ambos gatos a un extremo de la resistencia, conexiones de manga de dos tomas para la conexión de resistencia;
Como no tiene un jack para el altavoz hacia fuera pero un cable rojo y negro, el cable rojo (positivo) será la punta, uno negro (tierra) manga;
(usted puede agregar algunos tubo retráctil de calor a las conexiones de resistencia igual que yo pero no es realmente necesario)

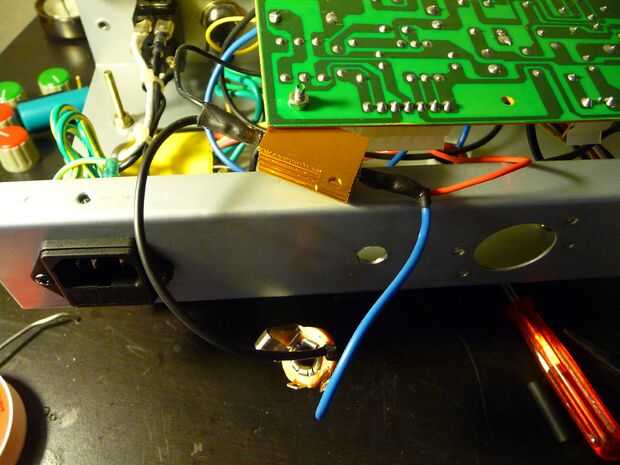

Como se puede ver en la imagen, os adjunto la resistencia a uno del orificio del tornillo de la placa, evitando que para "moverse" dentro del chasis

Ahora es hora de volver a soldar todo como era y el tornillo de nuevo los potenciómetros, led, interruptor y conector de entrada en el chasis;
Una vez que usted lo hizo, vaya al paso 6 :)
