Cómo hacer un amplificador de tubo en una unidad de preamplificador/distorsión (con caja de carga) (2 / 6 paso)

Paso 2: Al revés

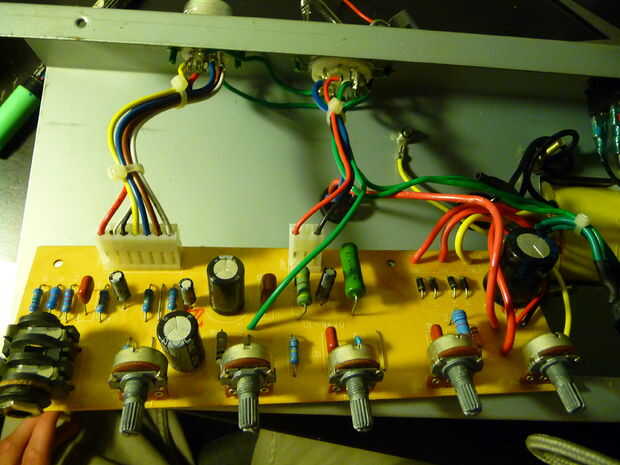

Como se puede ver la tormenta vt-10 amp es realmente extraño: todo está al revés, los transformadores están debajo del chasis y los tubos son la parte trasera; los potenciómetros son de soldadura directamente en la placa;

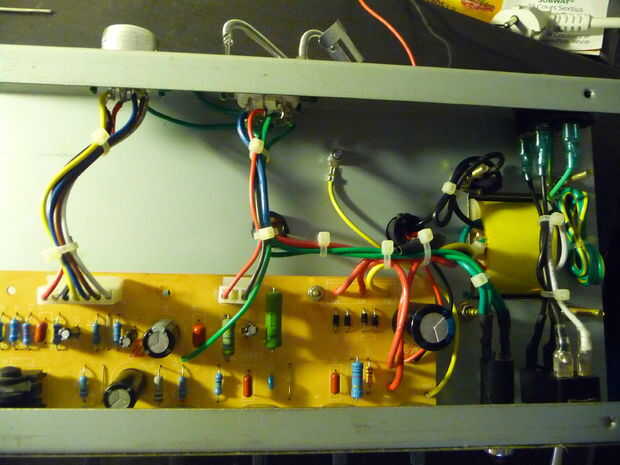

Si desea utilizar el mismo chasis, tienes que torcer, por lo que los transformadores será en la parte superior del chasis: pero el potenciometro se alza este tiempo :/ y los cables de los transformadores y los tubos no son lo suficientemente largos para torcer el pcb;

Los tubos tienen lugar en la parte superior del chasis, puede dejarlos en su lugar, pero será realmente unusefull y inesthetic :)
Tienes que perforar la parte superior del chasis con los taladros de base;

Pero primero : permite desoldar los cables tubos y transformadores de PCB

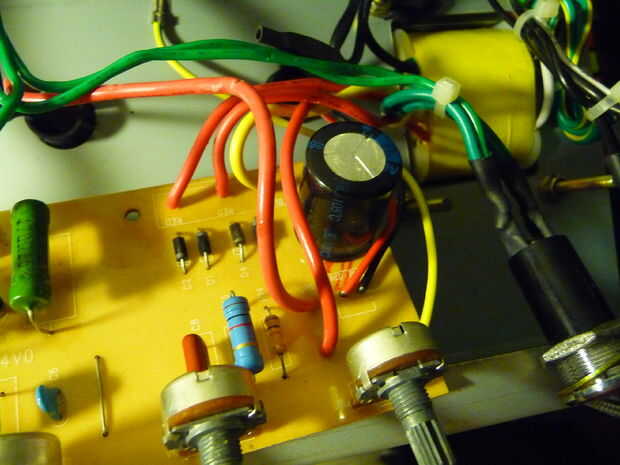

Echa un vistazo a los cables: muchas son de color rojos para que se tenga que tomar notas; Personalmente elijo a pintar un poco los cables con posca, así que estoy seguro que para no cometer error cuando voy a alteración ellos otra vez ;) Desoldar todos los cables del tablero, será más fácil para usted trabajar con después.

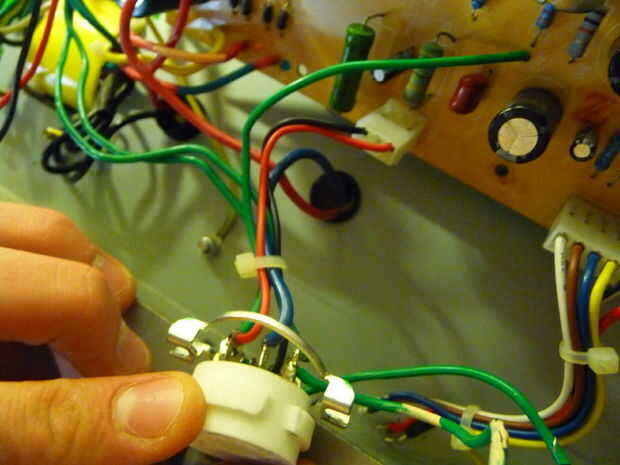

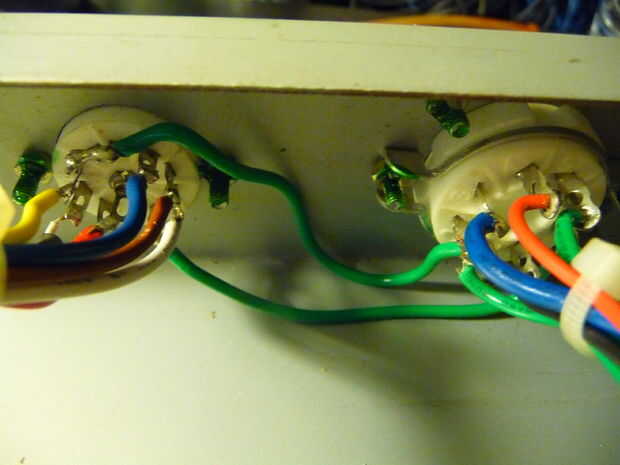

Tenga muy cuidado cuando usted disolder y desenrosque la base tubos: su cerámica y su muy frágil!

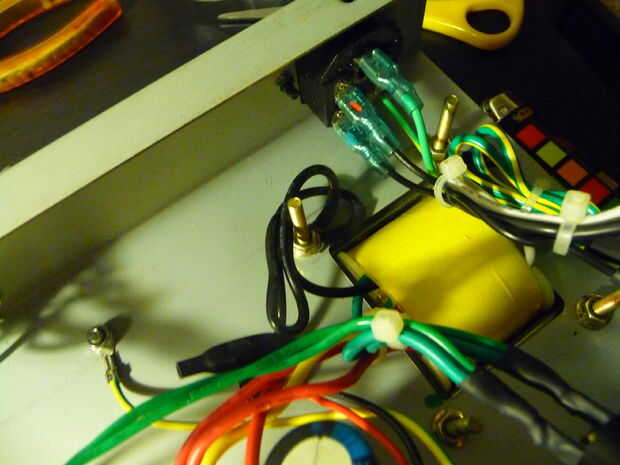

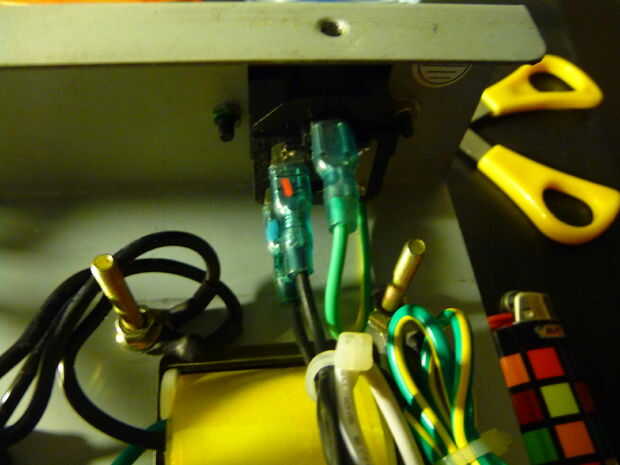

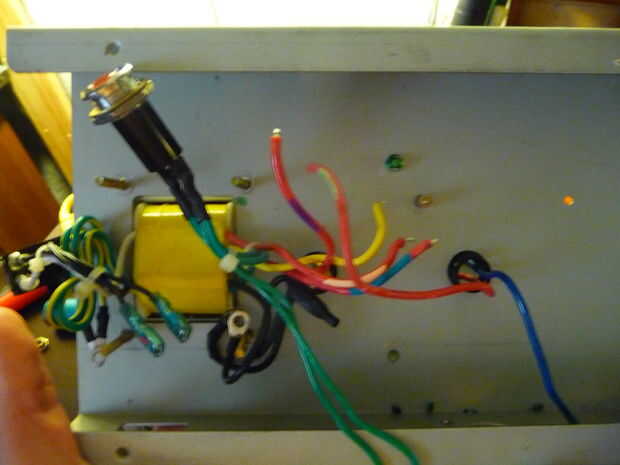

Afloje los conectores de tierra y los transformadores; Ahora tienes un espacio en blanco chasis tan ir paso 3!
