Cómo encontrar el momento interno de flexión de una viga (1 / 6 paso)

Paso 1: Definición del problema

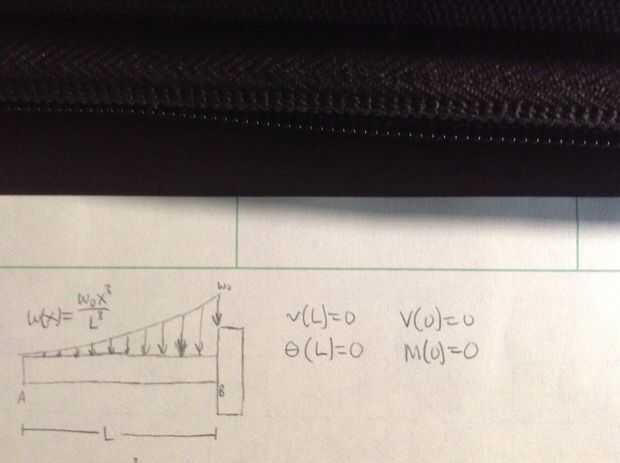

El primer paso es analizar qué tipo de cargas se aplican a la viga dada. En la imagen de arriba, hay una carga distribuida que tiene una determinada función de w (x)=(w0*x^3)/L ^ 3, un extremo libre de la viga no las fuerzas actuando sobre él y un extremo fijo de la viga que hace que sea un canitlever. En el extremo fijo de la viga (en el punto B) significa que hay una fuerza en dirección x, y-dirección y un momento interno. Tendrá que tomar todas estas fuerzas diferentes en cuenta para formular una ecuación para el momento flector interno de la viga.
