Inalámbrico de alarma aparcamiento

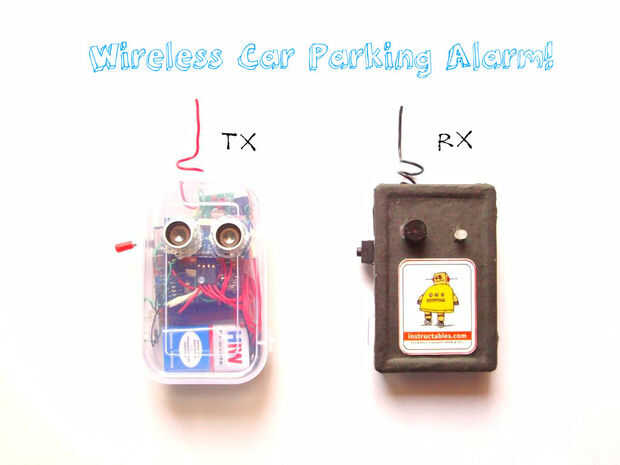

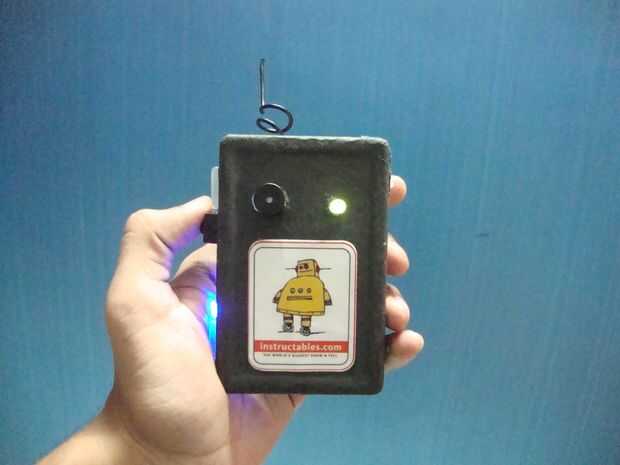

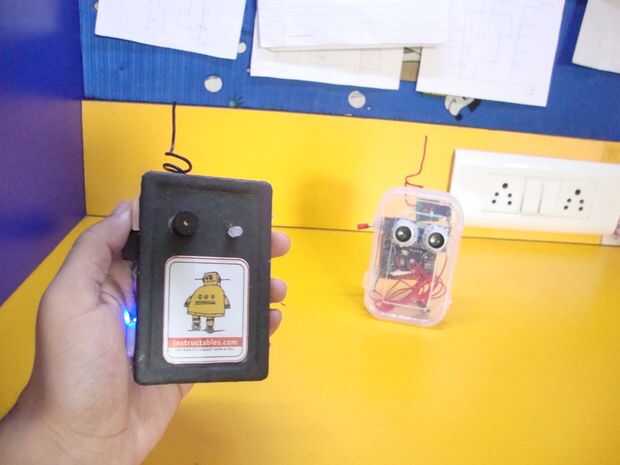

¿Son que usted o sus esposa/hijos han aprendido a conducir un coche y se teme que una fea abolladura en él mientras lo estacionamiento? No te preocupes, este proyecto es sólo para ti! El tema ya dice mucho sobre el proyecto pero todavía que dice, es una aparcamiento inalámbrica de alarma que consta de dos arduinos conectados inalámbricamente a través de modulación rf. El transmisor está presente en la parte trasera de su coche que detecta la distancia entre su vehículo y un obstáculo. La distancia es transmitida y recibida por el receptor presente dentro de su coche que le da un pitido. La tasa de pitar determina la distancia. Sonar más rápido significa que tu coche está más cerca de un obstáculo y sólo puede bang en él si no dejas tu coche.

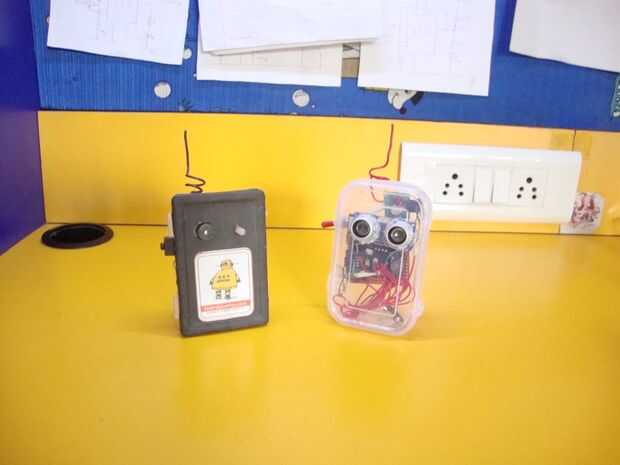

Como ya se dijo, el proyecto consta de arduinos en el transmisor y receptor vinculado a través de RF (radio frecuencia) los módulos transmisor y receptor. La distancia se calcula mediante un sensor de distancia por ultrasonidos que puede percibir hasta 500cm. Ambos son alimentados mediante una batería de 9v que hace portable sin embargo, el transmisor puede ser hecho más pequeño, oculto y puede ser alimentado con fuente de alimentación de 12v de su automóvil si quieres hacerlo permanente. El proyecto no es muy difícil de hacer y puede fácilmente terminar dentro de 3-4 horas. No agrego fotos de ella montada en mi coche ya que es la mayoría del tiempo no está presente.

Las siguientes son las tarifas de pitido del receptor dependiendo de la distancia (en cm):

  1. > 200---no pitido
  2. < = 200 y > 150---pitidos cada 3 segundos
  3. < = 150 y > 100---sonido cada 2 segundos
  4. < = 100 y > 50---pitido cada 1 segundo
  5. < = 50 y > 20---sonando cada 0.5 segundo
  6. < = 20---restos del zumbador en

Si tienes cualquier duda relacionada con este instructable o encontró un error, por favor lo publique en la sección de comentarios abajo.

Por favor voten por mí en los concursos haciendo clic en el icono naranja en la esquina superior derecha de la página si te gusta este instructable.
