Paso 4: volver a la disposición

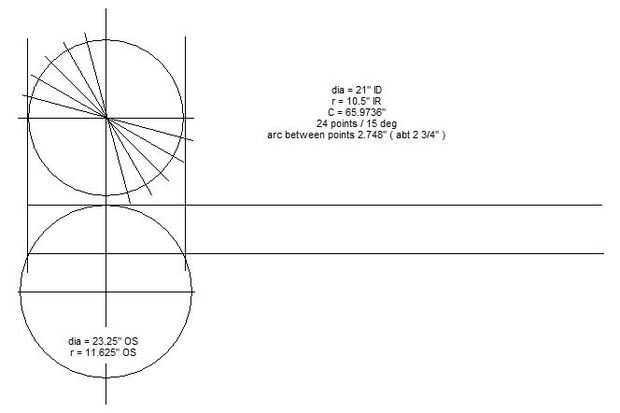

Vamos a dibujar los ángulos de 15 grados que se determinó en el último paso en el círculo superior. Realmente sólo es necesario en el cuadrante derecho más bajo desde el otro lado se emparejó y los equipos son típicamente más precisos que con la mano. Realmente no necesitamos todas las líneas de ángulo 24 dibujadas alrededor del círculo, ya que podrás ver que no todos utilizamos para dibujar el patrón que sólo necesitamos saber cuántos allí serán en un ángulo dado y el espacio serían alrededor de la circunferencia. Sólo asegúrese de que se extienden y se intersecan el círculo.
Si haces esto a mano con regla, compás y el transportador haciendo en ambos lados inferiores pueden ayudar a dar más indicadores para mantenerlo recto y las siguientes líneas que paralelas. Y haciendo a todos que lo ayudará a asegurarse de que las líneas de ángulo, que todos pasan por el centro.

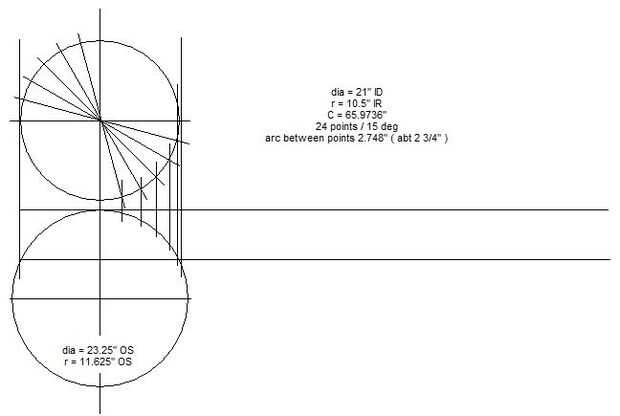

Una vez que las marcas de ángulo son intersección la línea superior círculos dibujar líneas verticales paralelas a la línea de centro vertical bajando a través de cada intersección de cada línea del ángulo y el círculo de intersección del círculo inferior. Verás que a pesar de la distancia entre cada línea del ángulo es el mismo las líneas verticales que marcó tienen diferentes espacios entre ellos. Más de la línea de centro que vaya el acercamos.

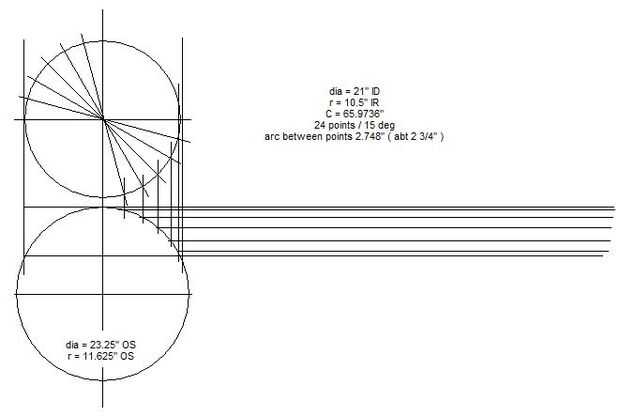

Ahora dibuje líneas horizontales desde las intersecciones de las líneas verticales y el círculo inferior hacia fuera a la derecha entre el borde superior y la línea de fondo. Todos deben ser paralelas entre sí. Se puede ver fueron la distancia entre la línea aquí son diferentes. El más cercano a la parte superior e inferior son más cerca que aquellos en el medio. Esto tiene que ver con los ángulos de los círculos como curva hacia y alejados uno del otro.
Encontré que con el programa estaba usando que no tienen una buena forma de fijar y garantizar la separación entre las líneas siguiente que necesito siguiente usé uno de los polígonos disponibles a una distancia fija. Si tienes un programa mejor para hacer su utilizarla, o si se lo haces a mano basta con medir cada distancia y marcar la línea de fondo como referencia como donde cada línea debe ser dibujado. Lo aviso mi próximo dibujo puede parecer un poco apagado.
En el último paso que pensamos que hay debe ser 2,75" entre cada punto de la circunferencia del círculo superior al conseguir 24 puntos en 15 grados y que la circunferencia total era 65,9736" (66,0"). Así que comenzar en algún lugar cerca del círculo inferior hay que empezar marcando la línea menor a 2,75" distancias a partir de 0.0" punto y continuar hacia fuera la longitud de la circunferencia.
Usé un polígono rectangular con una anchura de 2,75" como mi separador. Movió a lo largo de punto a punto, dibujé líneas marcando el espacio y la altura de cada línea horizontal. También puedes ver que puse mis notas en mi dibujo de referencia para cuando sale no tengo que buscarlos otra vez o volver a calcular.

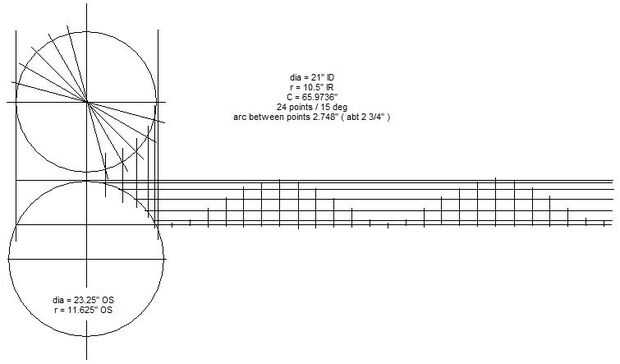

Coloqué al espaciador con su borde alineado con la marca 0 y trazó una línea vertical desde la línea de fondo para intersectar la línea horizontal. Moví al espaciador para alinear con esta nueva línea y elaboró la siguiente línea vertical desde la línea de fondo para intersectar la línea horizontal superior a la última. Continué hasta que se cruzan la línea horizontal superior, luego dibujar líneas verticales hasta la línea horizontal más baja que la anterior hasta llegar a la línea horizontal más baja otra vez. Desde allí comenzó otra vez haciéndolas más alto que la anterior hasta la parte superior y vuelto cada uno más corto, hasta debajo de la línea más baja otra vez. Puedes ver cómo teniendo la capacidad de estos espacio automáticamente puede ahorrar mucho tiempo s.
A mano:
Si haces esto a mano es mucho más rápido que este programa, pero no tan rápidamente como los programas de redacción buenísimos. Hacer la primera marca cerca del círculo inferior en la línea más baja. Ponga la brújula en su escalado ancho de 2,75". Poner el punto del compás en la marca y haga una marca pequeña donde la brújula cruza la línea de más baja a la derecha del punto, mover el punto a esta nueva marca y hacer una nueva marca donde la brújula cruza la línea a la derecha de esta marca. Continuar hasta que tenga 25 marcas en toda la línea más baja. (Por qué no 24 porque la primera marca es el punto de partida o punto 0.
Una vez cada marca trace una línea vertical en cada lugar marcado después de un punto 0 que se extiende hacia arriba a 90 grados hasta que intersecta la línea encima de la intersección de la última línea. Su patrón debe buscar como soportes de una montaña rusa.
