Paso 3: Determinar el número de puntos de diseño
Aquí es donde usted tiene que determinar cuántos punto establecer alrededor del tubo. El número de puntos puede determinar cómo exacto patrón y corte. Más puntos significa más trabajo pero también más correcciones a sus recortes, menos puntos significa que hay menos correcciones. Que dice el tamaño y material de la tubería de que trabajo también limita el número de puntos con precisión puede o necesita hacer.
No pueden ser capaces de marcar a mano todos los puntos que establecer en el tubo pequeño con una pluma o lápiz. La marca solo puede ser mayor que la precisión de las mediciones. O tubos de acero no puede ser que necesite alta exactitud del corte si cualquier puntos altos se puede moler y brechas por soldadura.
Trabajaban con tubo grande y funcionó unos cálculos para saber cuántos puntos nos necesite y podría medir con precisión. Para ello necesitamos la circunferencia del interior de la tubería superior calculado:

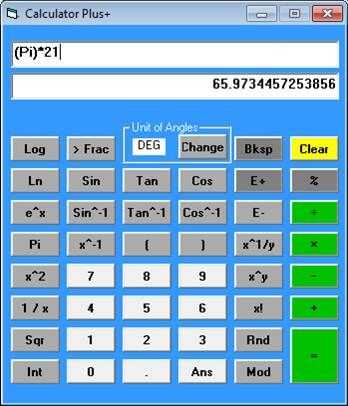

C = Pi * 21.
C = 65,9736"
Una vez que la circunferencia se puede calcular la distancia entre puntos dependiendo del número de puntos utilizados. Círculos tienen 360 grados y pueden dividirse en algunos puntos fácilmente medibles. Para tuberías pequeñas pueden sólo necesita 8 puntos de corte en 45 grados. Para tubos de mayor 36 puntos cortadas en 10 grados puede no ser suficiente. Pensamos que 24 puntos daría suficiente exactitud en 15 grados.
Dividiendo la circunferencia por 24 da una distancia entre cada punto de 2,7488" o 2,75" esta medida es algo que fácilmente puede ser puesto a mano.
Ahora sabemos que los ángulos y distancia entre puntos, hacia el dibujo.
