Como controlador de Motor L293D Freeform A (2 / 8 paso)

Paso 2: Soldar entre sí pernos de tierra

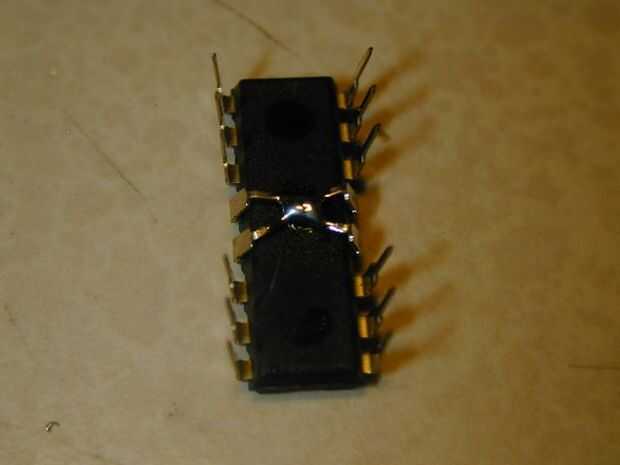

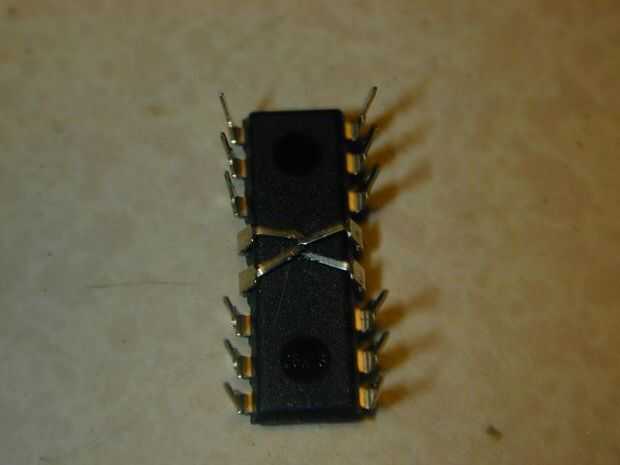

El L293d tiene un pinout muy agradable para todo excepto diseño de PCB. Puesto que los pines de tierra de cuatro en el medio, solo doblarlas hasta que están todos tocando y después de la soldadura.
