Cómo construir una catapulta (6 / 15 paso)

Paso 6: Construir el soporte de brazo giratorio

Ahora que tenemos un árbol bonito, suave, necesitamos algo que gire sobre el eje y sostenga el brazo. Suena como un trabajo para el Soporte de brazo giratorio!

Obtener su ABS-adaptador T, 2 secciones de tubo ABS y ABS cemento.
Puede usar una máscara respiratoria y guantes para éste, también - que cosas de cemento están narsty!

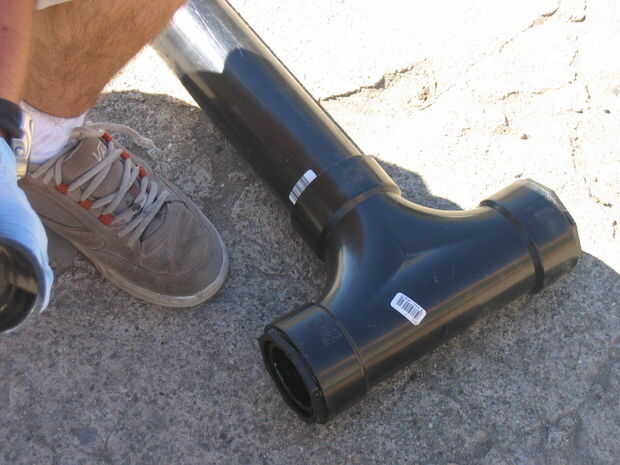

En este caso, vamos a tomar el tubo de 4" y cemento a la base de la"T"y a cada lado de la"t"a cemento en un adaptador de 4" - 2.5" y la mitad de la tubería de 2.5" (2' en cada lado).

Para utilizar pegamento para ABS, primero probar y asegúrese de que sus superficies son bonitas, limpiasy lisas.

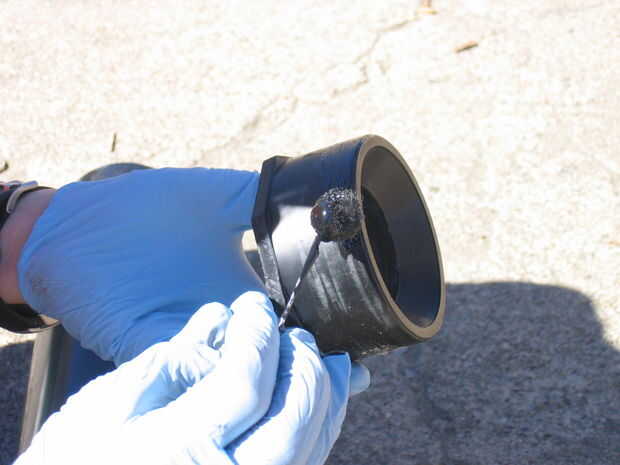

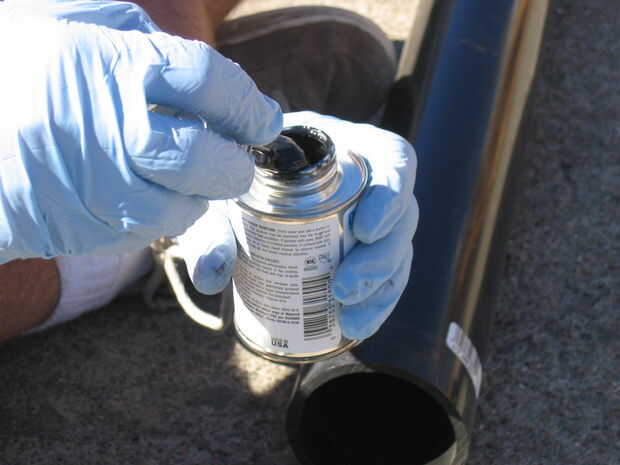

El aplicador de la lata y limpiar el borde de la lata - el aplicador tiende a recoger de manera más cemento que realmente necesita, y usted no quiere perder a cualquiera, ¿te?

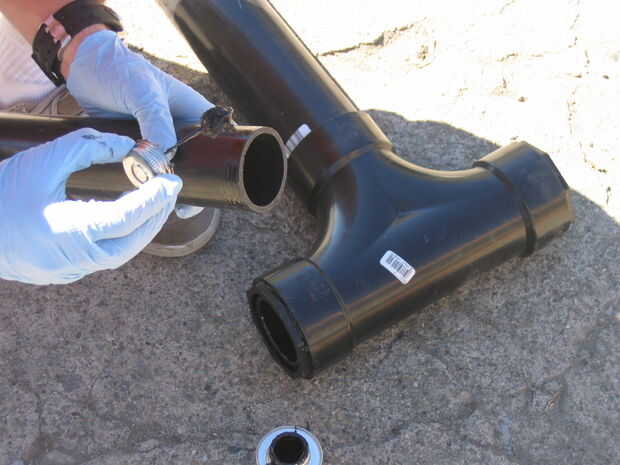

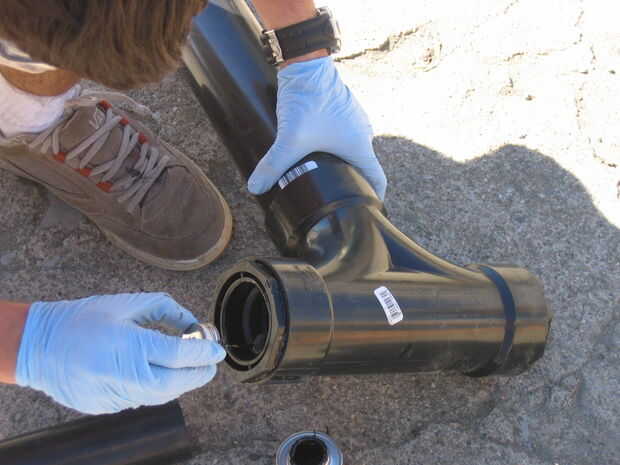

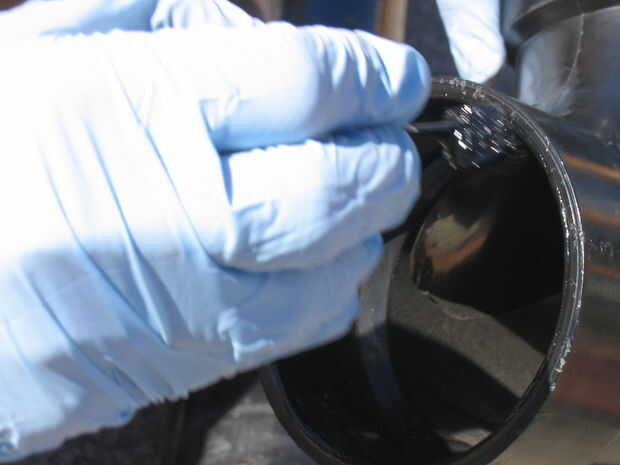

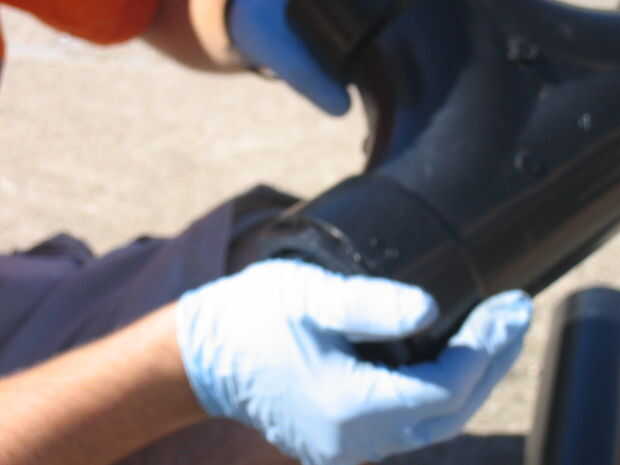

Extienda el cemento en el interior del adaptador T y en el exterior de lo que estás poniendo dentro del adaptador. Quiero un buen, capa en ambos miembros y no se aplican demasiado. Las piezas van a ser un ajuste apretado, y el cemento fija relativamente rápidamente, así que tienes que aplicar mucha presión para asegurarse de que sus miembros estén en sus lugares correctos.

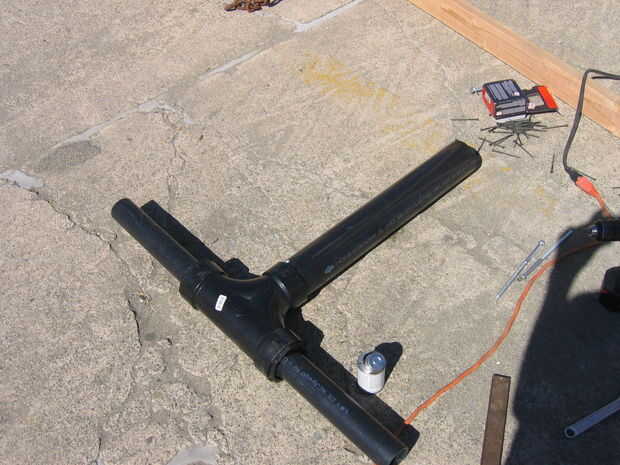

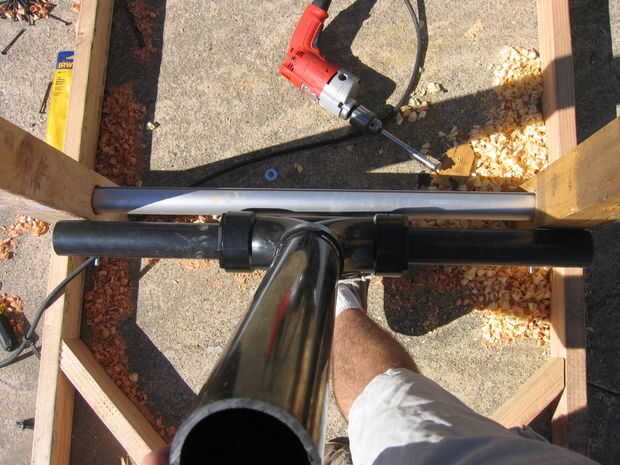

Cuando termines, sería similar a la 2 ª a la última foto en este paso.

Ahora, compararlo con el ancho de su ' pult, centrar, marcar los bordes y cortar el exceso 2.5" ABS.

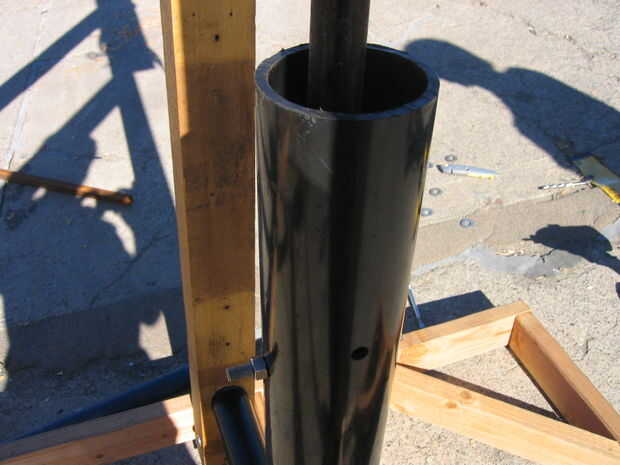

Gustaría aprovechar esta oportunidad para dos perforaciones, una 1/3 hasta la tubería de 4" y los 2/3 a la 4" tubería, uno perpendicular al otro. Los agujeros deben ser un poco más grandes que sus pernos de carruaje y se utilizará para mantener el brazo en su lugar.

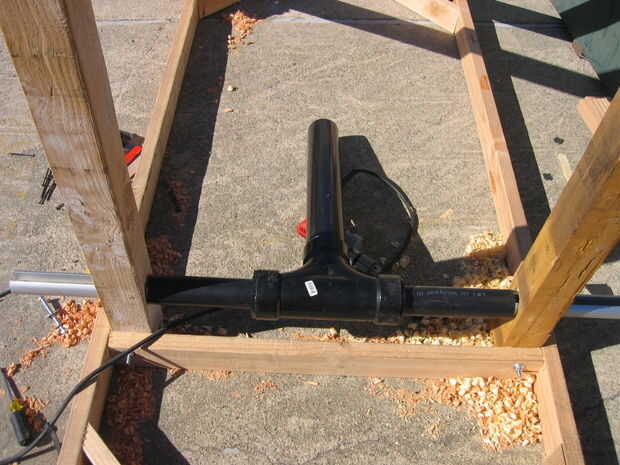

Deslice hacia fuera la pipa de aluminio y deslice a para que el Soporte giratorio del brazo es capaz de rotar sobre ella.
