Cómo construir una catapulta (8 / 15 paso)

Paso 8: Preparación del brazo

Antes de que damos el brazo a la catapulta, tenemos que perforar varios agujeros en ella.

Dependiendo de si está utilizando un brazo no metálico o un brazo metálico, hay dos maneras de ir sobre esto.

Brazo metálico:

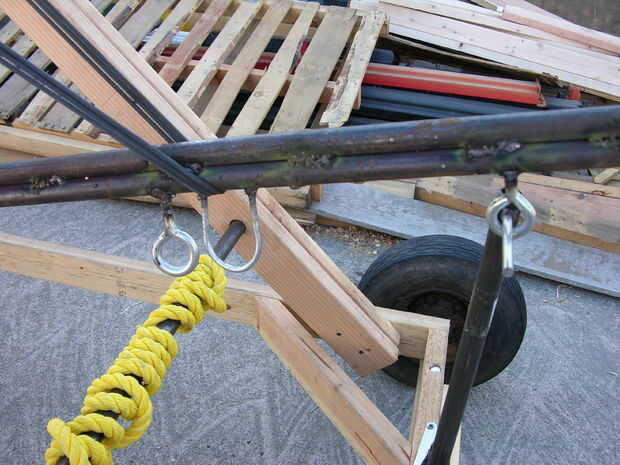

Empezar por conseguir realmente largos de tubos de acero. Creo que la longitud total del brazo de acero que hice fue pieza superior ', que tenía una base de doble cañón de 8' (2 tubos soldados al lado del otro) y un 6' 14. Básicamente, solo soldar los tubos juntos, poner aproximadamente 2 pulgadas soldaduras cada 4 pulgadas o menos. Cuando termines, soldar un perno en u en el brazo unos 68" de la parte inferior del brazo y un perno de ojo grande justo debajo de él - el perno sostenga el tubo quirúrgico en su lugar y el perno de ojo será la captura de la bobina. Sobre un pie y medio para arriba, soldar otro perno de ojo grande - se trata de la captura del perno de la leña.

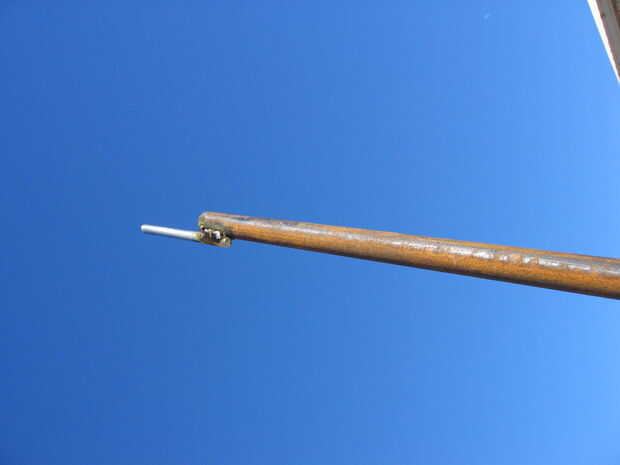

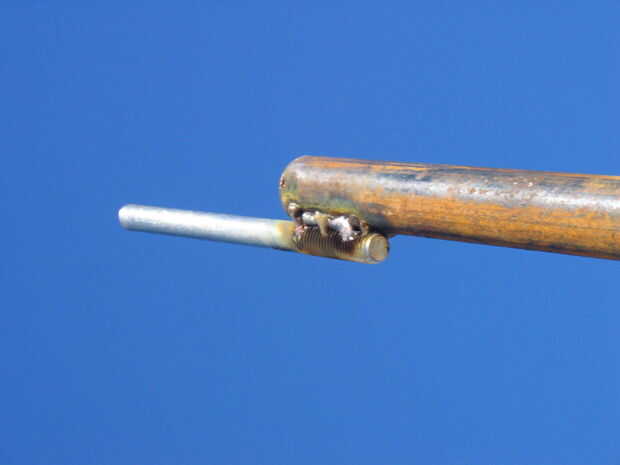

En la parte superior muy tippy del brazo, de ribetes un perno doblado en un ángulo de 45 grados a la parte superior. Asegúrese de que el perno se enfrenta a la manera opuesta que se enfrentan los pernos de ojo y perno en u (que debe todos ser orientados hacia la misma dirección).

Brazo metálico (fibra de vidrio)

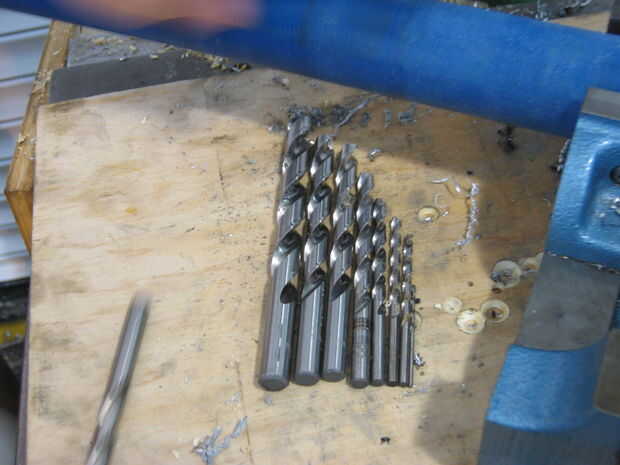

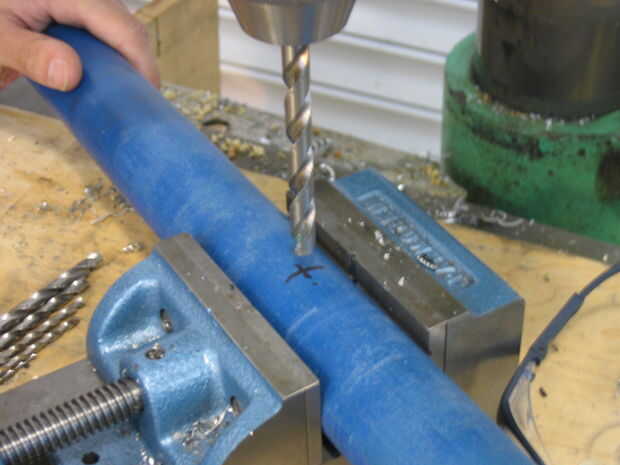

Vas a necesitar un taladro y un montón de pedacitos de taladro. Ya están perforando de fibra de vidrio, tienes que paso lentamente a través de todos los tamaños de los bits, hasta llegar a la punta final.

Usted necesitará hacer dos agujeros para el perno en u alrededor 68" de la base del poste, un agujero para el perno de ojo (captura de la bobina) unas pocas pulgadas por debajo y un agujero para el perno de ojo de otras (retén del perno de la leña) sobre un pie o tan por encima de eso.

Ambos:

Coloque el brazo en su soporte y marca dónde están los agujeros en el brazo. Taladrar el brazo y la prueba hacia fuera cómo encaja. Debe ser bastante cómodo y no poder moverse mucho. ¡Está bueno!

Usted debe verificar todos sus medidas y alineaciones antes de perforación del agujero, poniendo el brazo en su soporte. El perno en u debe alinearse con el refuerzo transversal debe alinearse la captura bobina cerca del bobina "carrete" y el retén del perno de la leña debe alinearse con el percutor (esto es a debe).
