Cómo construir una catapulta (7 / 15 paso)

Paso 7: Haga el carrete de bobina, el cable y el perno de la leña

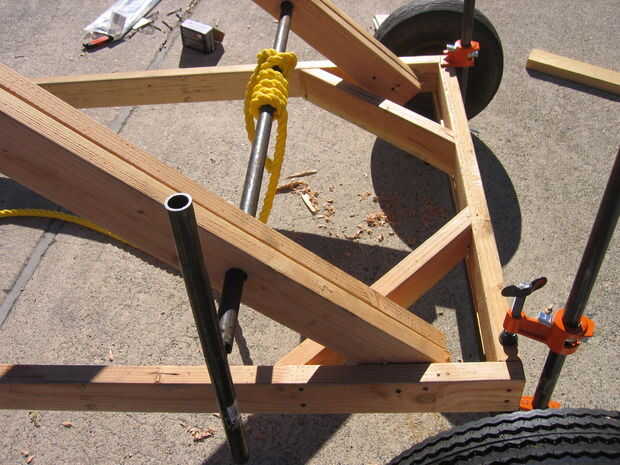

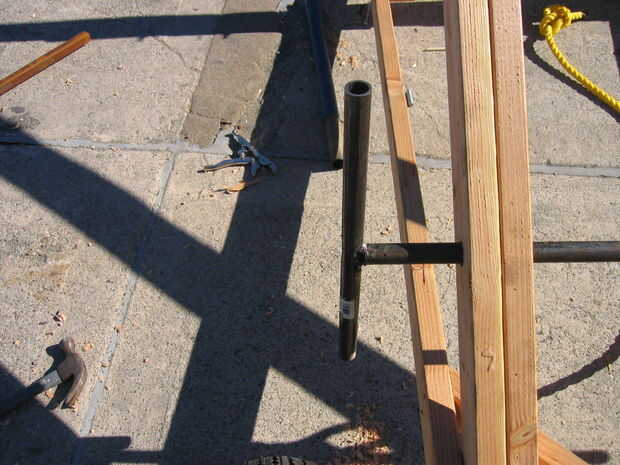

Llaves de unos pies en la parte posterior de la catapulta, en la pendiente ascendente, perfore un agujero a través de cada soporte, por lo que un tubo metálico puede caber aunque los orificios. Cortar y colocar un tubo de metal en los orificios y deja un poco que se pega hacia fuera en cada extremo, se trata de la bobina. Suelde otro tubo en la bobina, en cuanto a crear un medio para la bobina con algún tipo de mango de metal crudo del viento.

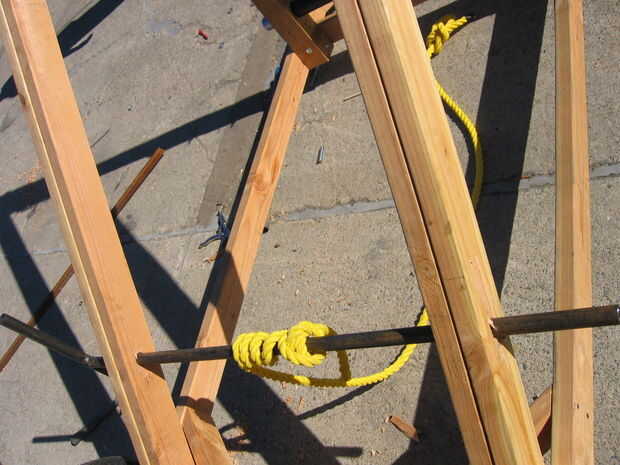

Atar un extremo de la cuerda de nylon alrededor del carrete y el otro extremo alrededor del gancho del S. A utilizar esto más adelante para tirar hacia abajo el brazo, luego desenganchar para preparar al fuego.

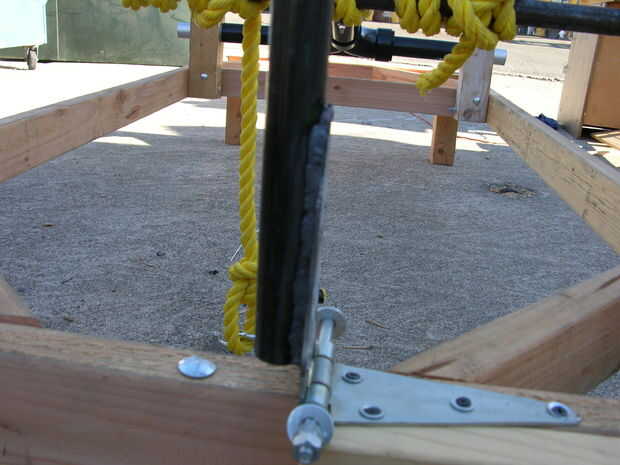

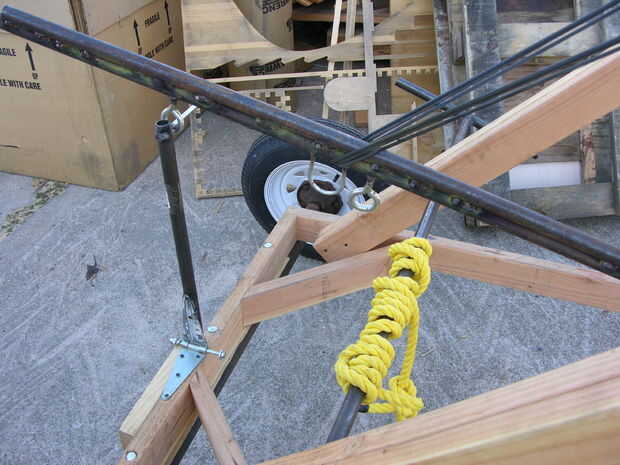

Para hacer el percutor, vas a necesitar una bisagra robusta, algunos tubos de acero más, cualquier perno de carruaje y suave pieza de metal. Si utilizas el perno cabeza de carro, deberás moler por lo que es más suave. Soldar con autógena la pipa de acero a un lado de la bisagra y luego soldar el perpendicular en el extremo del tubo que no está adherido a la bisagra y que la articulación se mueve en una dirección opuesta al lado que es soldado con autógena el perno liso pieza de metal en el perno de carruaje. Estas soldaduras deben ser X-TREMELY fuerte - esto es critikal. El tornillo o pieza lisa de metal debe estar ligeramente inclinada hacia abajo (ver foto), y la tubería debe ser no más de 2.5' de largo. Lo siento sobre el run-ons

Atornille la parte no-soldado con autógena de la bisagra en la parte posterior de la catapulta para que el tubo está en el centro de la parte posterior de la catapulta.
