Cómo construir un ordenador de 8 bits (8 / 18 paso)

Paso 8: Memoria de programa y RAM

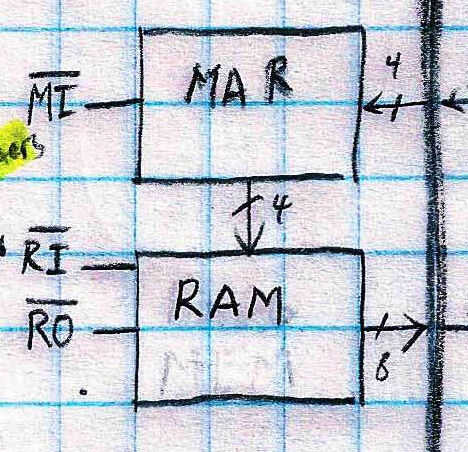

La memoria de programa de su computadora va a almacenar las instrucciones a ejecutar. También actuará como memoria RAM que puede almacenar valores durante la operación de la computadora. La memoria de programa consta de tres partes principales: la memoria, el registro de dirección de memoria (MAR) y el multiplexor. La memoria es un chip que tiene 16 bytes de almacenamiento. Hay una dirección de cuatro bits que se introduce en la memoria que le dice qué byte debe leer o escribir. El MAR almacena la dirección actual para el byte leído o escrito de la memoria. Está en constante alimentación en el chip de memoria a menos que el equipo está en estado de programación. Un multiplexor permite elegir entre dos entradas y salida de la entrada dada. El multiplexor utilizado en mi PC le permite seleccionar de dos entradas de 4 bits (el MAR y un entrada manual). Cuando el ordenador está en su programación la dirección manual se introduce en la memoria y le permite bytes del programa en la memoria de las computadoras en la dirección que usted defina.
