Cómo construir un ordenador de 8 bits (4 / 18 paso)

Paso 4: Las puertas lógicas

Un ordenador se compone de miles de puertas lógicas dispuestas para llevar a cabo ciertas funciones. Una compuerta lógica es un componente de electrónica digital, cuya producción depende del estado de sus entradas. Más puertas lógicas tienen dos entradas y una salida. Usted puede pensar de puertas lógicas como los tomadores de decisiones en la electrónica digital. Las seis puertas de lógica principal utilizadas en electrónica digital son:

Y la puerta: Salida es alta cuando todo si sus entradas son altas.

O puerta: Salida es alta cuando cualquiera de sus entradas son alta.

NO puerta: Tiene sólo una entrada. Salida es alta cuando la entrada es baja.

Puerta NAND: La salida es alta a menos que todas sus entradas son altas.

Puerta NOR: Salida es alta cuando ninguno de sus entradas son alta.

Puerta XOR: La salida es alta cuando un número impar de entradas es alto.

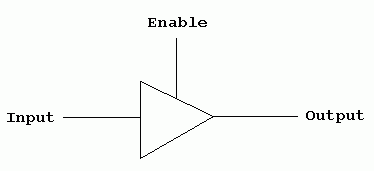

Buffer tri-estado: Un búfer que es controlado por una tercera señal lógica.

Es importante mencionar ahora la diferencia entre una señal "1" alta y baja de la señal de "0". Una señal de alta puede ser una conexión a tensión positiva o puede ser una entrada flotante. Una entrada flotante es aquel que no se conecta a cualquier salida. Un ejemplo de una entrada flotante sería uno que no está conectado a todos o uno que se conecta a la salida de un buffer de 3 Estados que no está activada. Una baja de la señal está presente cuando una entrada está en la tierra.

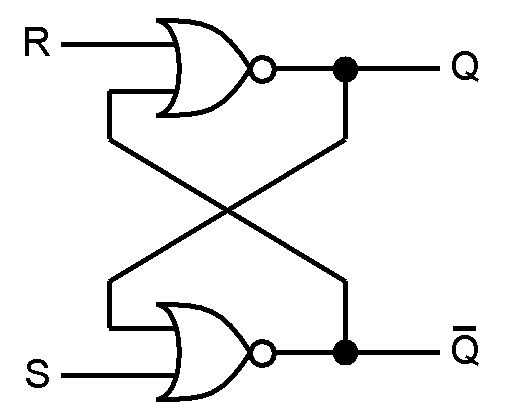

Puertas de la lógica pueden ser alimentadas en uno a para producir casi cualquier función imaginable. Por ejemplo, se pueden alimentar dos puertas NOR en para almacenar un bit de datos en un cierre RS_NOR mientras que la energía se suministra al circuito.
