Cómo construir un ordenador de 8 bits (12 / 18 paso)

Paso 12: arquitectura

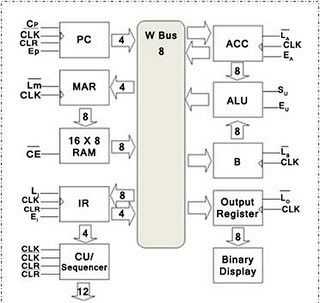

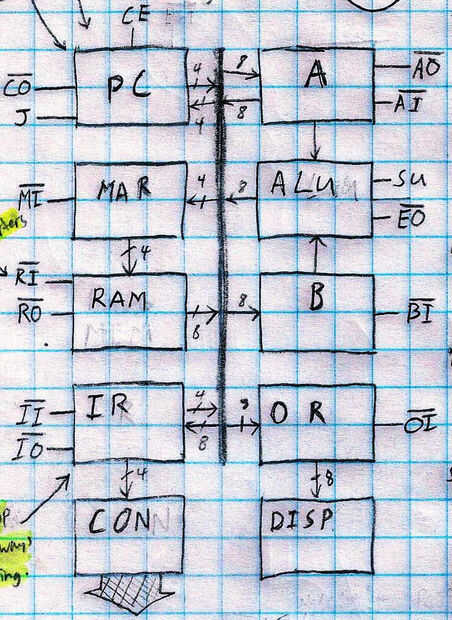

Este es el paso donde todo confluye. Es el momento para diseñar la arquitectura de tu ordenador. La arquitectura es cómo están organizados los registros y los diferentes componentes del ordenador. El aspecto de diseño es completamente suya, aunque ayuda a mantener un objetivo en mente (lo que quieras tu computadora para hacer) y un modelo para ir de. Si desea diseñar su computadora después de la mina está completamente bien. He modificado la arquitectura de SAP-1 encontrado en la Computadora Digital electrónica de mi ordenador de 8 bits.

Un aspecto de diseño a tener siempre en cuenta es cómo transferir los datos entre los distintos componentes del ordenador. El método más común es que un común "bus" para todos los datos en el ordenador. Las entradas y salidas de los registros, ALU, contador de programa y RAM están conectados al bus del ordenador. Los cables están dispuestos en orden del bit menos significativo (1) al bit más significativo (128).

Las salidas que se conectan al bus tienen que estar desconectado completamente mientras que inactiva o bien se fusionan entre sí y provocar salida errónea. Para ello utilizamos buffers Tri-estado para controlar la salida de ciertos elementos que la salida por defecto como el acumulador, la ALU y la entrada real de la programación de la computadora.
