Paso 2: vamos, edifiquémonos el cubo real (segunda parte)

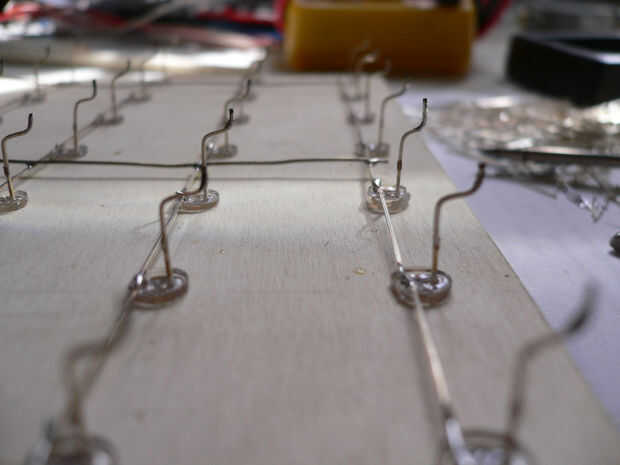

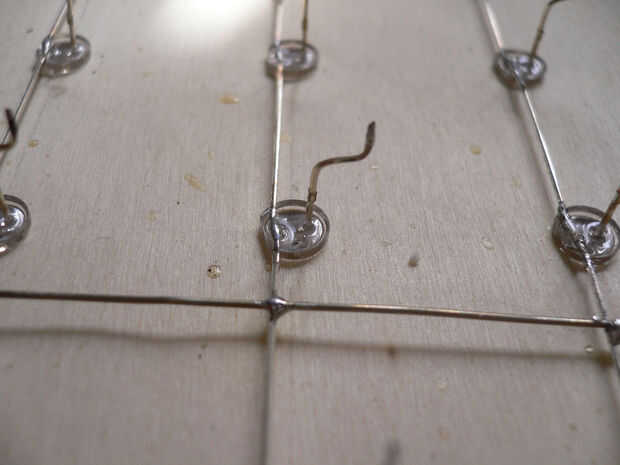

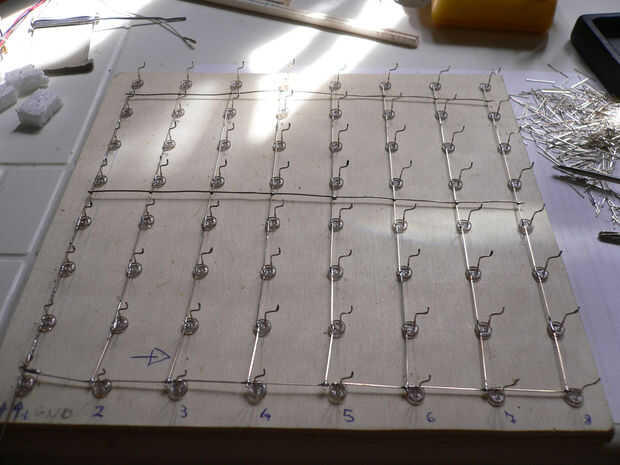

Coloque el led en el tablero de contrachapado, una capa en cada momento. Doble los terminales anódicos (+) como se muestra en la imagen. Doblar los terminales es necesario soldar terminal anódica en la columna con un alambre recto, sin necesidad de alambre para superar el led.
Ver FIG. 05.1, 05.2 y 05.3

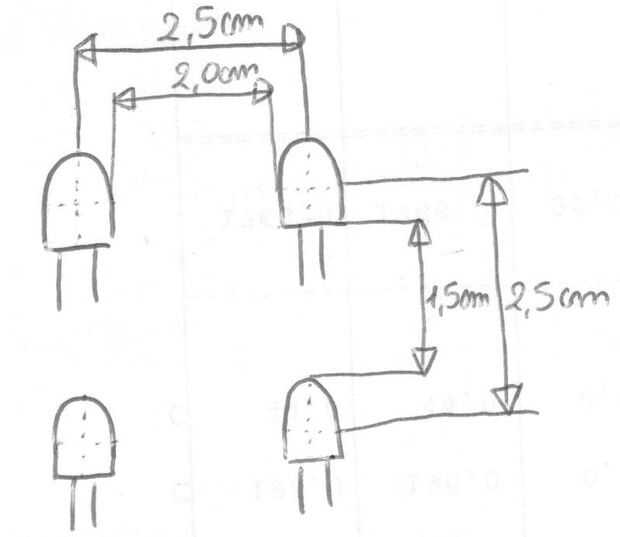

Una vez que todas las capas led están listas, cortar un cable eléctrico en 64 trozos de 20 cm de largo. Tomar el plástico aislante de estos pedazos de alambre y hacerlos lo mas recto posible (seguramente no quiere construir el cubo Pisa!). El alambre más cuadrado más recto será el cubo. Las capas led deben ser espaciadas 1,5 cm en vertical.
VER FIG. 06
Coloque la capa superior en el tablero de madera contrachapada con los leds correspondientes a los agujeros. Suelda todos los cables previamente preparados 64 a los terminales anódicos de los leds. Al terminar esta capa, inserte desde la parte superior de la capa siguiente y continuar soldando los terminales.
Consejos importantes:

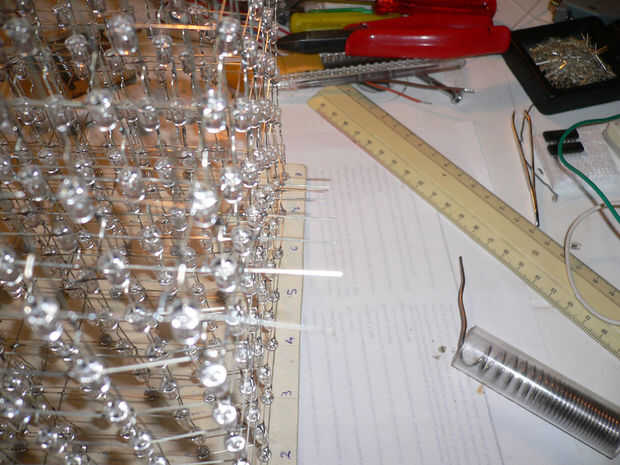

Para obtener un espaciamiento uniforme entre las capas, se preparan 4 pedazos de madera pequeño 1,5 cm de espesor. Se insertarlas entre las capas y ayudará en la realización de la capa en su lugar durante la soldadura.
Después de cada capa de soldadura, siempre pruebe todos los leds. Si descubre algunos LED mal al final del proyecto, será muy difícil de sustituir. Es mucho mejor pasar algún tiempo en las pruebas preliminares que desmontar completamente el cubo para fijar un solo led. Se necesita paciencia para esta pruebas, pero, como el cubo van del edificio, la estructura será más estable.

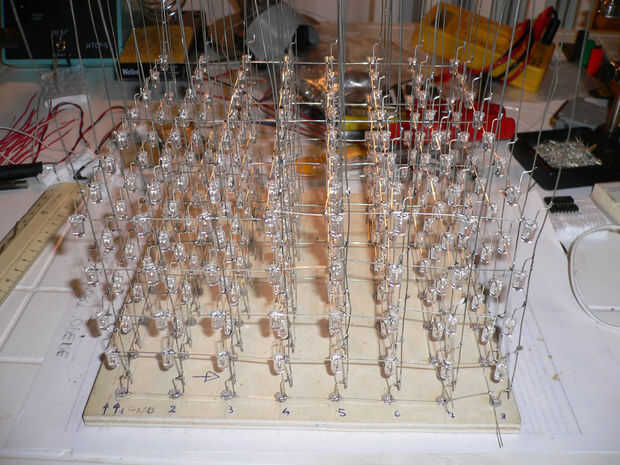

Ver FIG. 07,1 y 07.2
VER FIGURA 08
VER FIG. 09
Una vez que se han conectado todas las capas, usted tiene que traer todos los terminales catódicos en el fondo del cubo. Recuerde que en este paso el cubo es el lado hacia abajo. Así, todos los terminales de una capa de la curva a 90° y soldarlos a los cables, como se ha hecho para las columnas.

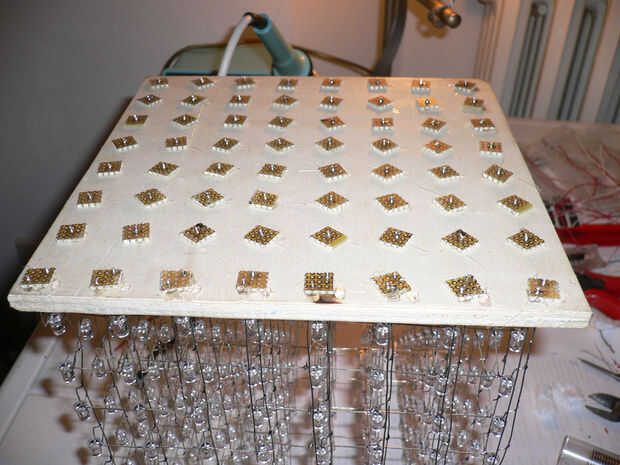

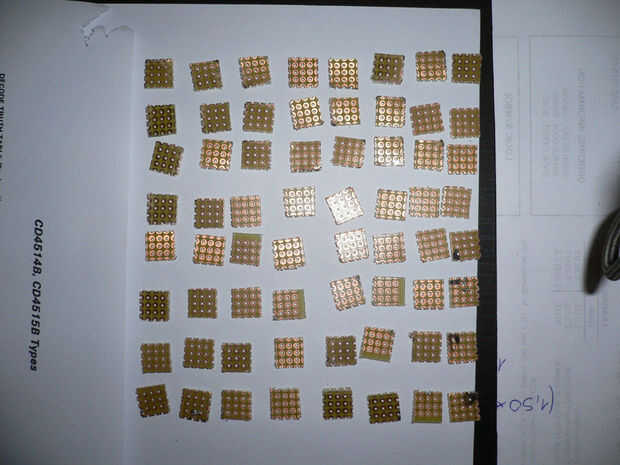

Ahora saque la placa de madera contrachapada y taladre 8 orificios pequeños a dejar los cables catódicos pasar por. Coloque el tablero sobre el cubo, donde los cables de la columna (contactos anódicos) salen verticalmente. Pase los cables a través de los orificios de 64. Puede utilizar los trozos de madera de 1,5 cm para sostener el tablero sobre el cubo de led. Cortar un tablero de prototipo en 64 casillas de 3 x 3 orificios. Estas placas servirán para fijar las terminales de columnas y capas para el tablero de madera contrachapada.
VEA LA FIG. 10

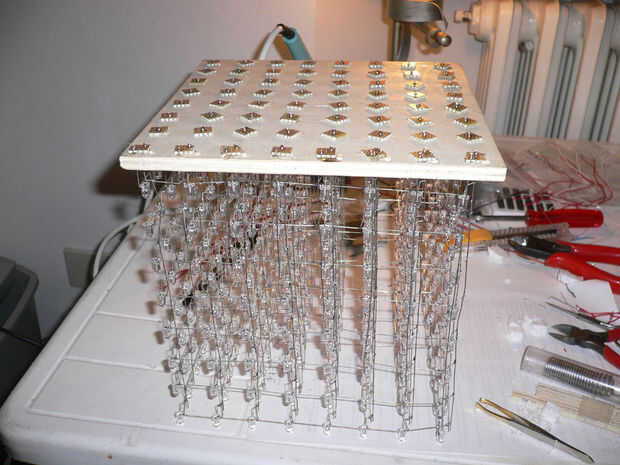

Tapar los agujeros del tablero contrachapado con cola caliente. Para cada hoyo, rellene el pegamento y luego inserte la placa de prototipo cuadrada en el lugar correcto, con el alambre de columna en el agujero central. Cuando el pegamento esté frío y sólido, los cables se fija constantemente en el lugar.
Comentario: 8 casillas del tablero del prototipo serán el anfitrión de un alambre de la capa (catódica) y el alambre de columna (anódica). Después de todo la Plaza de la 64 tabla se han solucionado, soldar todos los cables a los tableros del prototipo y cortar los alambres superior más. De esta manera la conexión con los cables de control va a ser fácil.

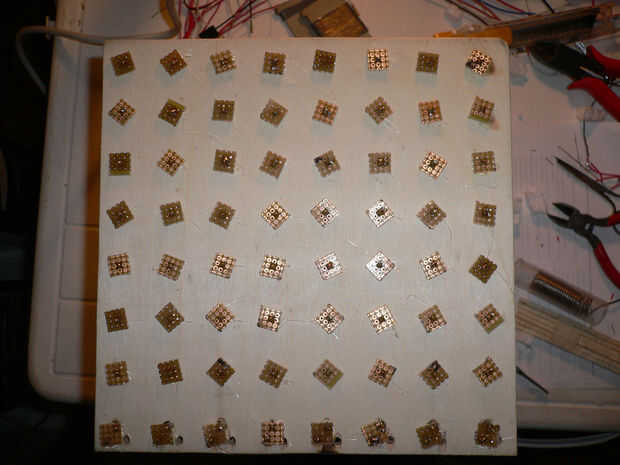

Ver Figura 11.1, 11.2 y 11.3
En este momento, el cubo es casi terminado. Solo queda para soldar los cables de control a los terminales del led. Sin embargo, este paso se realizará más adelante, después de definir las conexiones entre los terminales del led y los pines del circuito de control.
