Cómo construir un 8 x 8 x 8 led cubo (versión en inglés) (1 / 8 paso)

Paso 1: vamos, edifiquémonos el cubo real (primera parte)

Needed tools:
-Soldador
-Soldadura de aleación de la lata
-Pistola de pegamento caliente
-Jigsaw

Materiales necesarios:
-512 leds de tu color favorito
-1 cable plano de 40 pines (para conectar el disco duro del IDE al pc)
-1 cable plano 34 pin (para conectar el disco al PC)
-prototipo 1 board
-1 tablero de madera 20 x 20 cm, 8 mm de espesor
-Adecuado para soldadura (delgada, flexible y resistente) electric wire

Edificio:

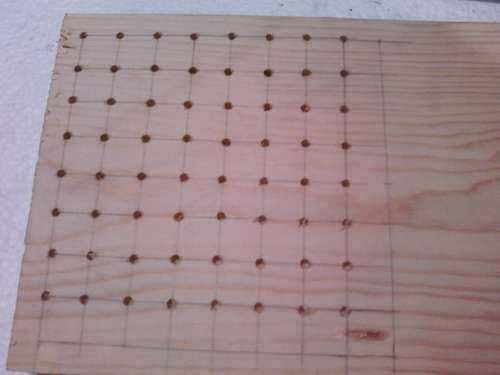

Dibujar una cuadrícula de 7 x 7 (lado de 2.5 cm) en el el tablero de madera contrachapada. En los cruces de las líneas de cuadrícula perforaciones 64 con un diámetro de malla como el tamaño del led, generalmente de 5 mm. Este Consejo será la base en que se soldar todos los leds. Por esta rejilla sólida los leds espaciados uniformemente y perfectamente alineados. Como se explicó en la introducción, los contactos catódicos de cada capa será conjuntos juntos. Introducir los 64 leds en los agujeros del tablero y doblar el terminal catódica (-) para obtener una red interconectada.

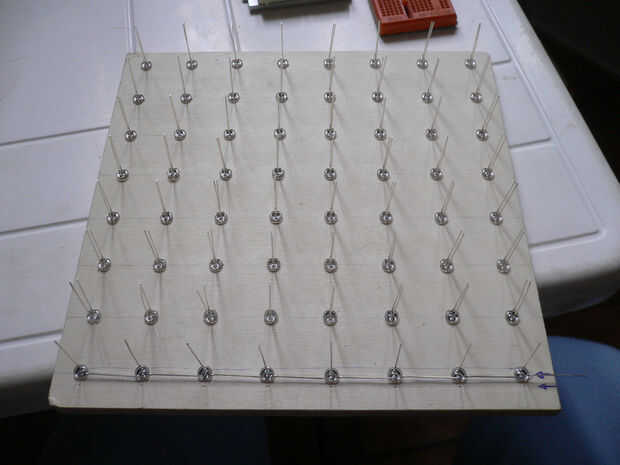

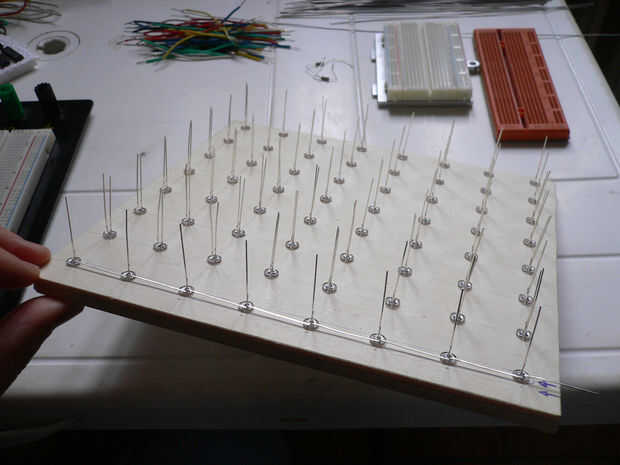

VER IMG. 02.1 Y 02.2

Que salen de la terminal led solo Junta los agujeros. Controlará la capa.
¡ Atención! Cada vez que terminas una capa de soldadura de prueba cada solo led. Es conveniente descubrir temprano si un led se quema o no bien soldado.

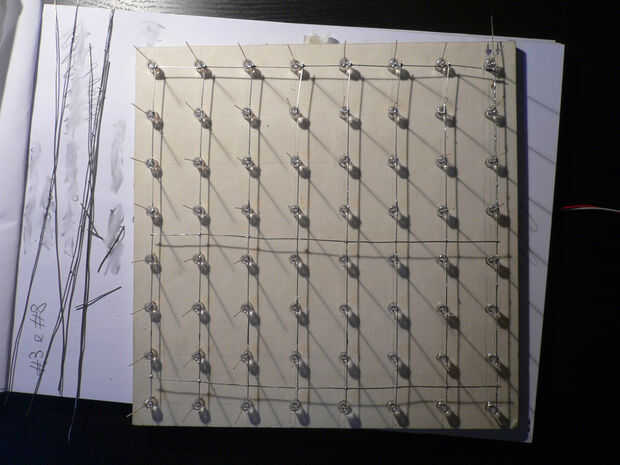

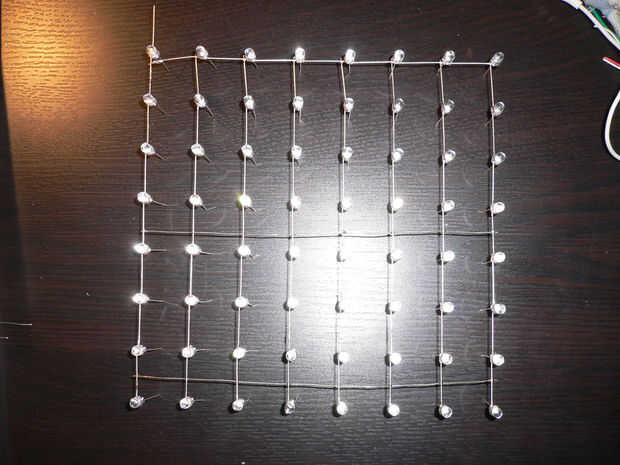

VER IMG. 03.1 y 03.2 y 03.3

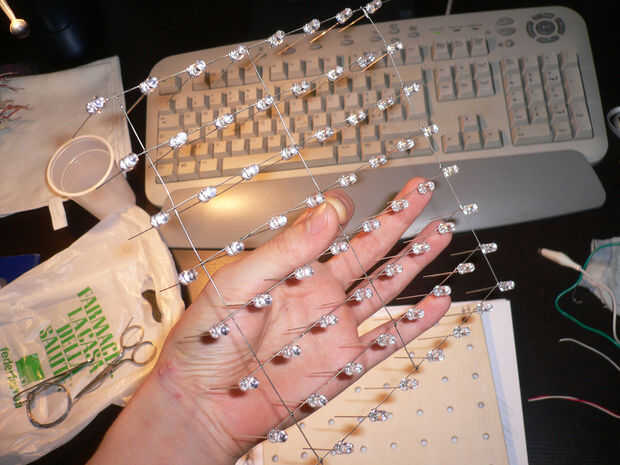

Hacer 8 rejillas idénticas, cuidando los terminales llevados saliendo de la Junta tiene una orientación diferente para cada capa.

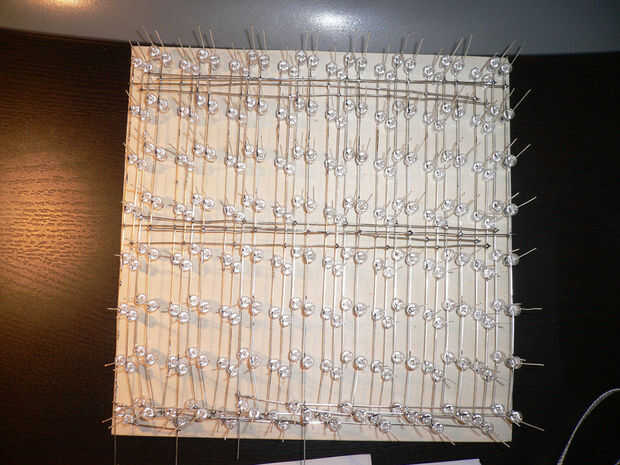

VER IMG. 04
