Cómo construir un 8 x 8 x 8 LED cube y controlarlo con un Arduino (2 / 7 paso)

Paso 2: Montar las capas

Cómo hacer 1 capa (64 LED) de este cubo de LED 512:

Los LEDs que compré eran de 3mm de diámetro. Decidí usar LEDs pequeños reducir coste y el tamaño final del cubo lo suficientemente pequeño como para sentarse en mi mesa o estante sin tomar totalmente sobre el escritorio o estante.

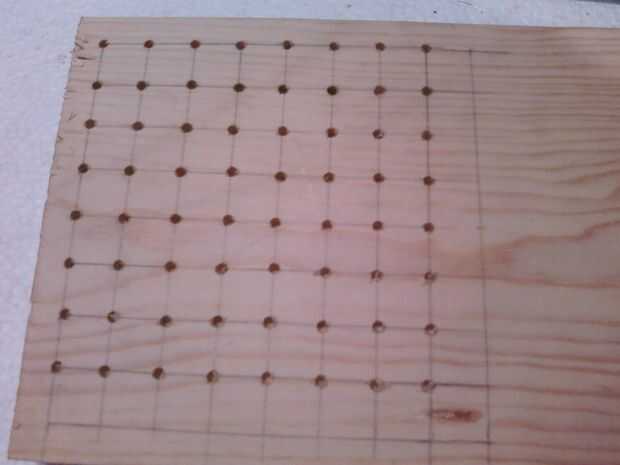

Dibujé una cuadrícula de 8 x 8 con aproximadamente.6 pulgadas entre líneas. Esto me dio un tamaño de cubo alrededor de 4,25 pulgadas por lado. Perfore agujeros de 3mm donde las líneas se reúnen para hacer una plantilla que los LEDs ya que cada capa de soldadura.

El A6276EA es un dispositivo disipador de corriente. Ello proporciona una trayectoria a tierra más que un camino a la tensión de la fuente. Usted tendrá que construir el cubo en configuración de ánodo común. La mayoría de cubos se construyen como cátodo común.

El lado largo del LED es generalmente el ánodo, compruebe para asegurarse de que. Lo primero que hice fue probar cada LED. Sí es un largo y aburrido proceso y usted puede saltar si quieres. Algo pasaría el tiempo para probar los LEDs que encontrar un punto muerto en mi cubo después de fue montado. He encontrado 1 muerto condujo fuera de la 1000. Bien.

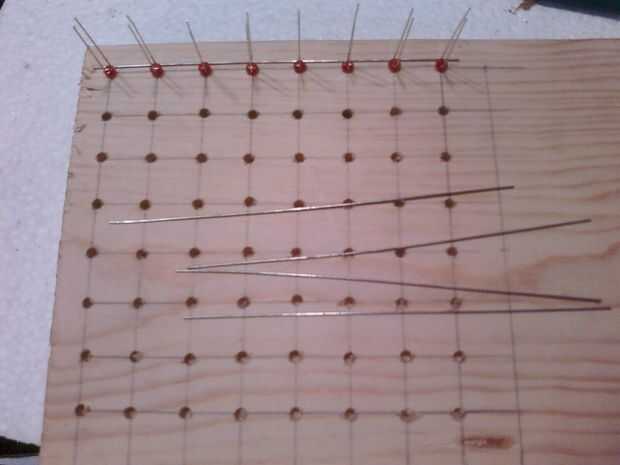

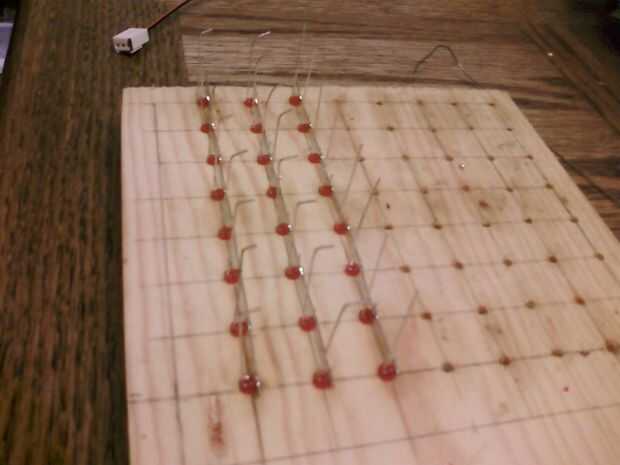

Piezas de corte 11 de sólido, no aislado gancho encima del alambre a 5 pulgadas. Lugar 1 LED en cada extremo de una fila en su plantilla y soldadura entonces el cable a cada ánodo. Ahora coloque lo restantes 6 LED en la fila y los ánodos al alambre de la soldadura. Esto puede ser vertical u horizontal, no importa como usted lo hace a todas las capas de la misma manera. Como terminar cada fila, corte el cable sobrante de los ánodos. Salí de 1/8".

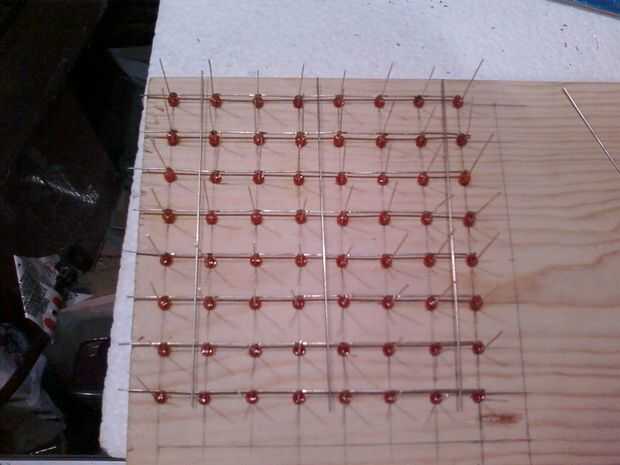

Repita hasta que haya terminado todas las filas de 8. Ahora soldar 3 piezas de gancho encima del alambre a través de las filas que acaba de hacer para conectar todo en una sola pieza. Luego probé la capa colocando 5 voltios a la
gancho encima de enrejado de alambre a través de un resistor y tocó el suelo conducir a cada cátodo. Reemplace cualquier LED que no enciende.

Eliminar la capa de la plantilla y colóquela cuidadosamente. Si usted dobla los cables, no te preocupes, sólo enderezar hacia fuera lo mejor pueda. Es muy fácil de doblar. Como se puede saber de mis fotos, yo tenía un montón de alambres doblados.

Felicidades, eres hecha de 1/8. Hacer capas más 7.

OPCIONAL: Para facilitar las capas de soldadura juntos (paso 3), mientras cada capa subsecuente está todavía en la curva de la plantilla el superior cuarto de pulgada del cátodo hacia adelante 45 y 90 grados. Esto permitirá que el
para llegar a todo el LED se conecta a y hará mucho más fácil soldar. No lo hace a su primera capa, a declarar que uno es la capa inferior y los conductores deben ser rectos.
