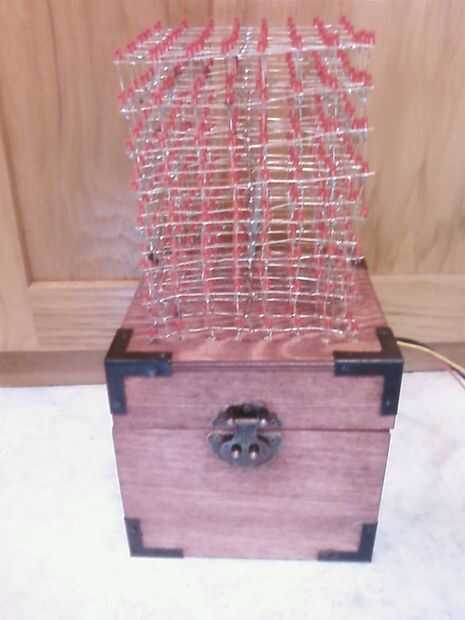

Cómo construir un 8 x 8 x 8 LED cube y controlarlo con un Arduino (1 / 7 paso)

Paso 1: materiales

Todas las piezas tendrás que construir el cubo:

1 Arduino/Freeduino con Atmega168 o chip superior
512 LEDs, el tamaño y el color están depende de ti, he usado 3 mm rojo
4 chips de controlador de LED A6276EA de Allegro
Fluyen de 8 transistores NPN para el control de la tensión, he usado el transistor Darlington BDX53B
4 resistencias de 1000 ohmios, 1/4 watt o superior
12 resistencias de 560 ohm, 1/4 watt o superior
1 condensador electrolítico de 330uF
4 24 pines zócalo de IC
9 16 zócalos IC de pin
4 "x 4" (o más) pedazo de perfboard para mantener todas las partes,
Un viejo ventilador de computadora
Un cable viejo de la controladora de disquetera
Una vieja fuente de alimentación de computadora
Un lote de cables de conexión, soldador, soldadura, flujo, cosa que
hacer su vida más fácil mientras que hace esto.
7 "x 7" (o más) pieza de madera utilizada para hacer la plantilla de soldar LED
Un buen caso para mostrar el cubo terminado

Mi Arduino/Freeduino de elección es el tablero desnudo huesos (BBB) de www.moderndevice.com. Los LEDs fueron comprados fuera de eBay y costo $23 por 1000 LEDs enviado de China. La electrónica restantes fueron comprada de Newark Electronics (www.newark.com) y sólo debería costar alrededor $25. Si tienes que comprar todo, este proyecto debe sólo cuesta alrededor de $100.

Tengo mucho de viejos equipos informáticos las partes salieron el montón de chatarra.
