Cómo configurar el RAMBo de la impresora 3D (18 / 20 paso)

Paso 18: Smart controlador LCD

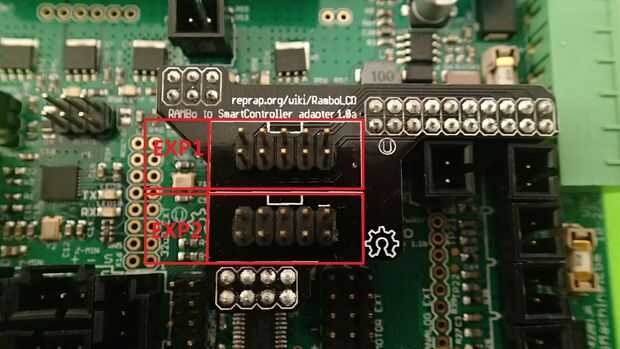

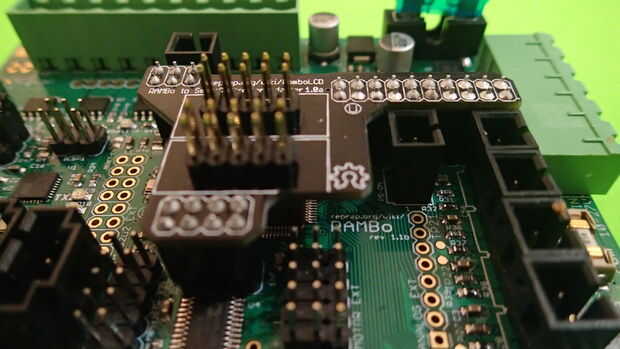

Si tienes el adaptador de LCD inteligente, ya sea como parte de su kit de accesorios o comprado por separado, usted puede fácilmente conectar el SmartLCD al RAMBo. Inserte el adaptador del LCD en el RAMBo conectando a la EXT-2 conectores ICSP 2560 y SD/SPI para que el adaptador está sentado sobre el Atmega2560 chip (ver imagen).

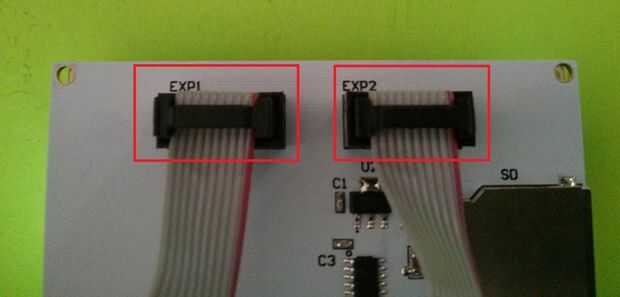

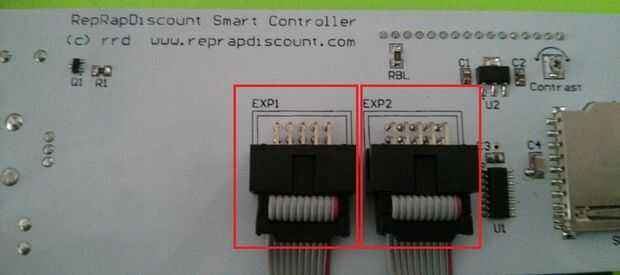

Entonces puede conectar los cables de cinta (que deben suministrarse con el controlador del LCD) para los conectores EXP1 y EXP2 en el controlador de LCD inteligente o en el controlador de LCD gráfico completo (ver imágenes)

Entonces puede conectar los cables de listón para el controlador de LCD inteligente en el RAMBo:

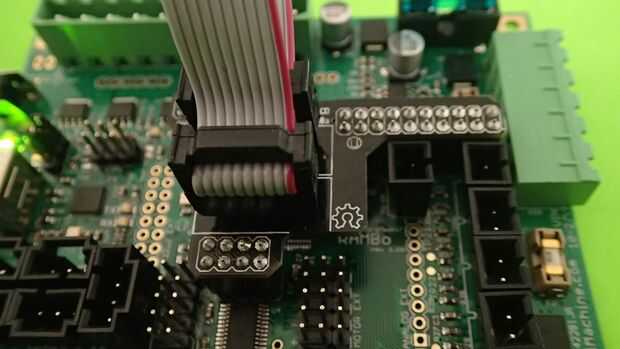

Tenga en cuenta en la cuarta foto la posición de la llave del conector del cable de cinta (notch). Debe alinearse con el más pequeño cuadrado blanco en el adaptador.

Una vez que usted conecte los cables en las posiciones adecuadas, el adaptador LCD entonces debería funcionar una vez que su firmware está configurado correctamente. Tenga en cuenta la posición del cable rojo en el quinto cuadro.

Si no tienes un adaptador de LCD inteligente, puede crear su propio cableado siguiendo el tutorial disponible en el wiki de RepRap: http://reprap.org/wiki/RamboLCD
