Cómo configurar el RAMBo de la impresora 3D

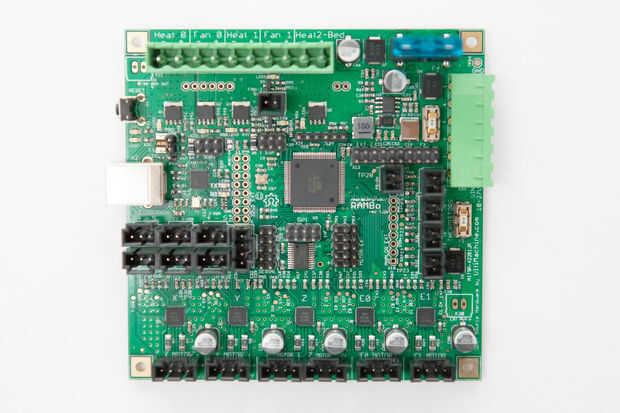

La tarjeta controladora de RAMBo (tablero de RepRap Arduino Mega) para 3D
las impresoras es una placa electrónica all-in-one para todas sus necesidades de impresión 3D. Es el sucesor del popular escudo de rampas (escudo de Pololu Arduino Mega RepRap) usado para controlar la mayoría de las impresoras 3D RepRap.

El RAMBo añade muchas mejoras sobre las rampas por ser un regulador mucho más estable y robusto, también añade nuevos conectores fáciles de utilizar para los motores, topes, termistores, calentadores y conectores de alimentación. Estos conectores son claves, se inserta fácilmente y se enganche en su lugar.

RAMBo tiene tres conectores separados para alimentación y le permite apagar los motores, mosfets y calor camas por separado. También tiene fusibles reemplazables que protegen a la Junta de la sobreintensidad de corriente y permite reemplazarlos sin ninguna soldadura necesaria. El diseño del RAMBo le permite actuar como un disipador de calor para los controladores de motor paso a paso, que significa que no hay ninguna necesidad de instalar un disipador térmico en el controlador paso a paso chips como mucha gente lo hizo para las rampas. El diseño del RAMBo también asegura que los controladores paso a paso nunca fallará y freír como era a menudo el caso con las rampas.

El RAMBo soporta una tensión de alimentación de 12V o 24V, y tiene 6 mosfets para controlar 2 calentadores, calor cama y hasta 3 ventiladores. Soporta 6 motores con 5 conductores de pasos integrado y potenciómetro digital, un conector para el eje X, eje Y, extrusoras de primeras y segunda y dos conectores duplicados para el eje Z. También cuenta con conectores para termistores para 4 y 6 topes. Un montón de jefes están disponible para la expansión, lo que permite conectar un lector de tarjetas SD, pantallas de LCD inteligente, dispositivo I2C, motores adicionales, etc...

Además de todas estas mejoras sobre otras tarjetas electrónicas de RepRap, el RAMBo también incluye un potenciómetro digital que puede utilizarse para calibrar la corriente de su motor paso a paso. Es no más necesario encender pequeñas perillas de sus steppers para calibrar la corriente a los motores, ahora puede establecer la corriente directamente en el firmware. También puede cambiar la corriente dinámicamente enviando comandos a la impresora a través de Pronterface por ejemplo. Esto permite para el ajuste de la corriente y minimizar el ruido del motor, motor térmico y el riesgo de los pasos perdidos.
