Cómo a llenar hacia fuera una carabina CLUB datos hoja para un M1 carabina (3 / 9 paso)

Paso 3: Culata y guardamanos

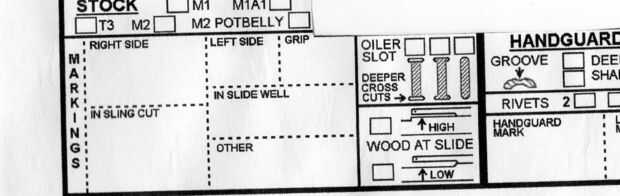

Hacia la esquina inferior izquierda, encontrará las secciones para la culata y guardamanos.

Las acciones vienen en 3 estilos básicos, con algunas variaciones en cada estilo.  El Stock de M1, el stock M2 (o Panza) y la acción M1A1 (o paracaidista).  La primera muestra de fotos, de arriba a abajo, el stock de M1, M2 stock (barriga) y el M1A1 stock (paracaidista).  La segunda foto muestra el stock de M1 y el M2 stock en la parte inferior.

El Stock de M1 es lo que la gran mayoría de estas armas izquierda la fábrica.  Es más delgada en la zona del antebrazo, entre el final del barril y el compartimiento.  Los modelos más tempranos tenían "madera alta" pero un diseño más último cambio hizo la abertura del tobogán más grande y más baja y se conoce como "madera baja."  La ranura del engrasador era originalmente en forma de "I", pero este diseño fue simplificado en un óvalo en forma de corte en producción.

Los valores del M2 fue diseñada para la M2 (o completamente automático) modelo.  Es fácilmente reconocible por los más gruesos (o Panza) del antebrazo y el corte interior de la culata para el selecto fuego interruptor.  Algunas poblaciones de M1 (sin Panza) fueron cortadas las partes M2.  Puede determinar si la acción se corta para las piezas M2 interior buscando un corte eliminar las partes.  La foto 3 muestra el stock de M1 (con ningún corte) y Foto 4 muestra el stock de M2 (corte del interruptor de selector).

La acción M1A1 también es fácil de detectar.  Tiene una acción plegable y fue diseñado para que las tropas aerotransportadas, compacto y fácil de llevar.

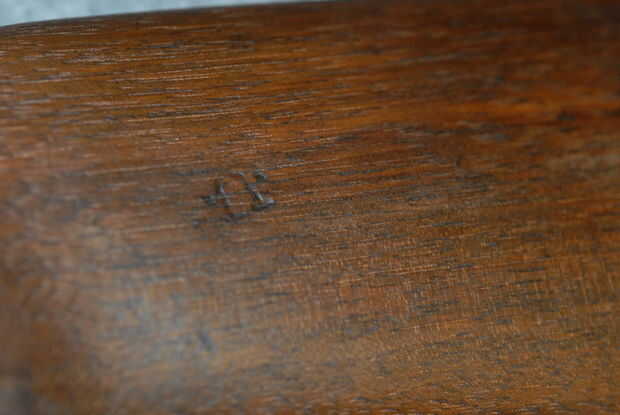

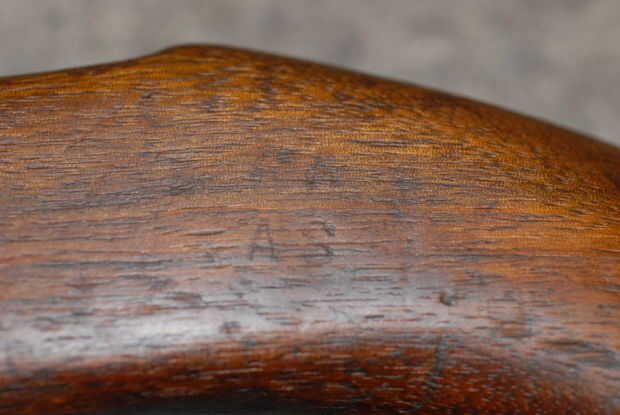

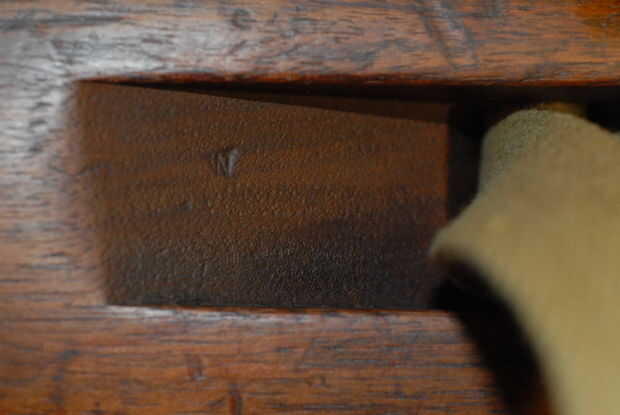

Las poblaciones de M1 y M2 tendrá generalmente marca de un fabricante de la eslinga, a veces en la diapositiva bien y ocasionalmente en otros lugares.  La mayoría de las marcas que no están en la Honda bien o deslice bien son reconstruir marcas, cuando el arma fue reconstruido después del servicio.  Muchas reconstrucciones se realizaron por varios arsenales militares, pero algunos fueron hechos por contratistas privados.  Fotos 5-7 muestran marcas de varios fabricante la eslinga bien, fotos 8 y 9 muestran ejemplos de marcas de reconstrucción.

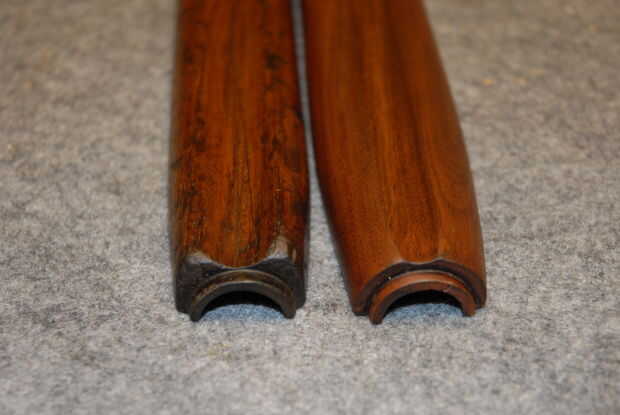

El guardamanos tiene algunas variaciones así.  La ranura del avistamiento fue más profunda en armas anteriores, y como producción se encendió, se realiza un cambio de diseño para hacer el surco menor, menos propenso a la rotura para el guardamanos.  Foto 10 muestra un temprano handguard del "surco profundo" a la izquierda y un guardamanos de ranura poco profunda de la derecha.  Los modelos más tempranos tenían 2 agujeros de remache para el revestimiento de chapa; más adelante en la producción de 4 remaches fueron utilizados, como se muestra en la foto 11.  Puede ser o no marcas en la parte inferior de la chapa que le dirá quien es el fabricante, como se muestra en la foto 12, con un handguard del interior en la parte superior y una Rockola en la parte inferior.

Así que, para llenar la hoja:

STOCK

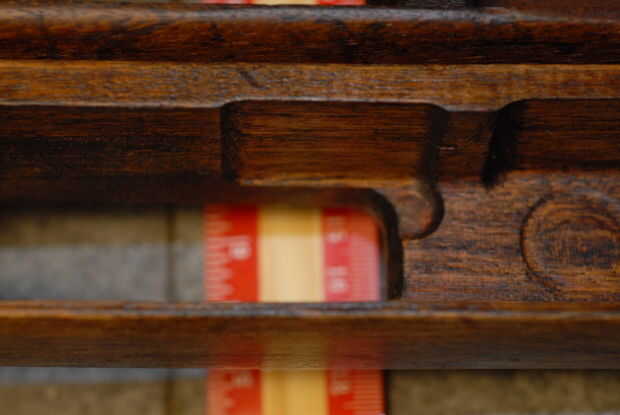

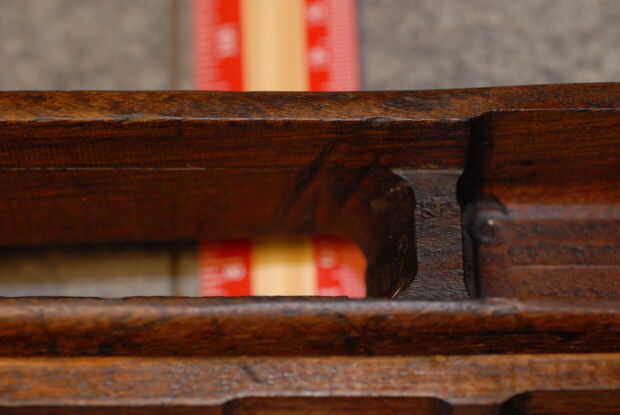

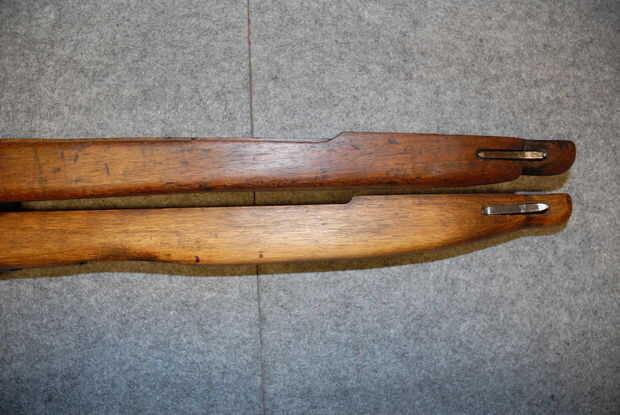

1. stock -check el cuadro para qué tipo de valores tienes.  M1, M2, M2 Barrigón, M1A1 o T3.  La T3 es muy raro y tiene un guardamano fondo plano con agujeros para el montaje de un alcance infrarrojo.  Es muy poco probable que usted tendrá una de ellas.  Ver foto 1 (arriba a abajo) las poblaciones de M2 y M1 y M1A1.  Foto 2 muestra el stock de M1 sobre los M2 stock (barriga).  Foto 3 se muestra el stock de M1 con ningún corte de la palanca de selector, Foto 4 la palanca del selector en el stock de M2.

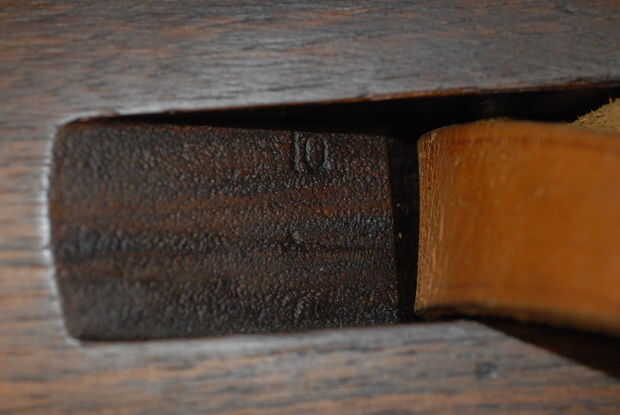

2. marcas - lista de todas las marcas en la culata.  Generalmente, el código de fabricante es en el cuadro "En Honda corta", el "apretón" a menudo tiene una "P" que puede o no estar en un círculo.  A veces código del fabricante aparece en la diapositiva bien además o en lugar de la eslinga bien.  Otras marcas puede reconstruir marcas, números de bastidor utilizados por la unidad que emitió el rifle a o marcas de otras agencias que tenían la pistola a la vez... otros departamentos de policía o unidades militares extranjeras en los Estados Unidos o en el extranjero.  Fotos 5, 6 y 7 muestran las marcas del fabricante cortada Honda, Foto 8 y 9 muestran marcas de reconstruir.

3. engrasador ranura - es cualquiera de los dos principios "" cortar o recortar el óvalo más adelante (y más común).

4. madera en diapositiva -madera alta es una característica temprana, bajo la madera es una característica más adelante.  Muchas poblaciones tempranas de "Madera alta" se cortan "Bajo madera" durante reconstrucciones de arsenal.

GUARDAMANOS

1. surco - es éter profundo o superficial, cheque la casilla correspondiente.  Handguards principios profundos fueron cortados.  Foto 10 muestra un handguard del surco profundo a la izquierda, un handguard ranura poco profunda de la derecha.

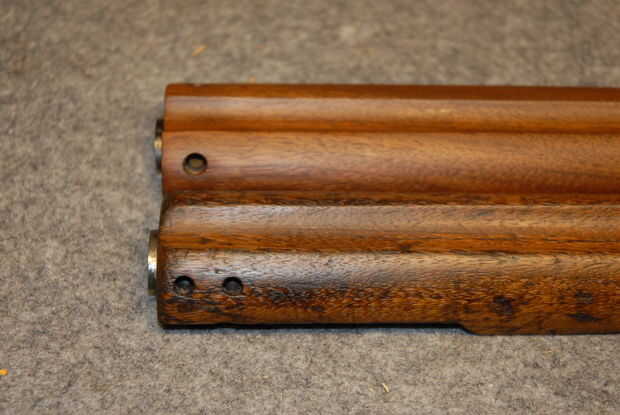

2. remaches de -2 o 4 remaches.  2 remaches era una característica anterior, 4 era una característica más adelante.  Foto 11 muestra un handguard del remache de 2 y un guardamanos de 4 remaches en la parte inferior.

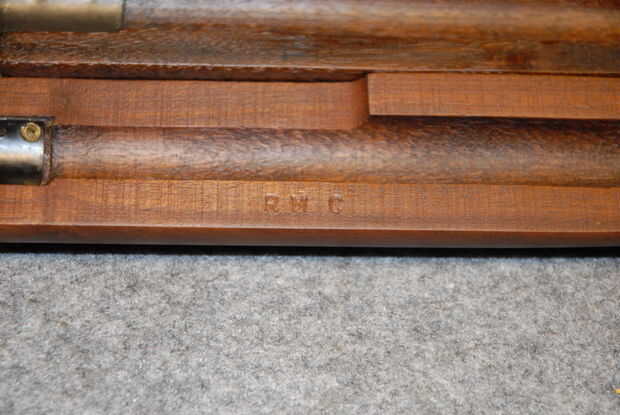

3. Handguard Mark -algunas manos tienen códigos del fabricante en el terreno plano, donde aparea con la culata... no todos hacen.  Foto 12 muestra que un handguard Rockola marcó "RMC"

4. marca del trazador de líneas - algunos trazadores de líneas de marcas, ninguno de mi hacer, así que no puedo proporcionar fotos, lo siento.
