Paso 7: Tornillo y deslice el
PERNO DE
Dissassemly perno puede ser un dolor en la parte posterior, asegúrese de que usted tiene un montón de tiempo, un área de trabajo limpia y no perder las piezas pequeñas. Hay formas más fácil de hacer esto con las herramientas adecuadas, pero si no tienes las herramientas específicas, todavía es posible. Encontré este video en You Tube, que es largo pero merece la pena revisar.

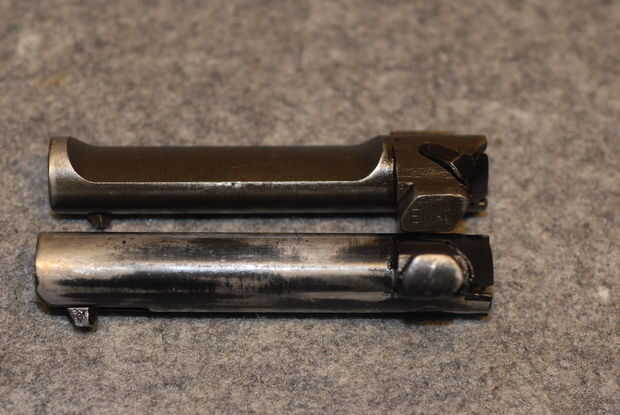

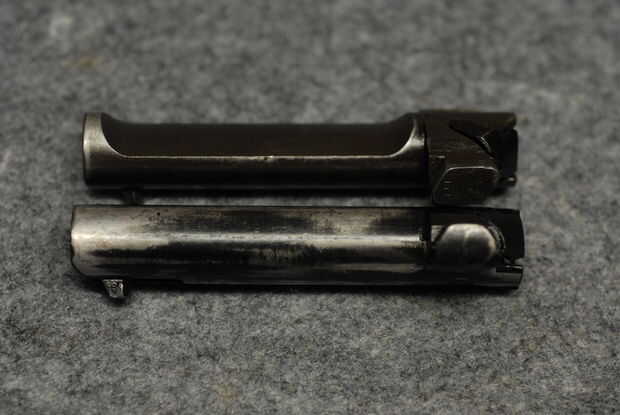

Plano o redondo, azul o parque.- Examinación externa le dirá si el perno es plano o redondo, azulado o parkerized. Fotos 1 y 2 muestran un plano, parkerized perno en la parte superior y un perno redondo, azulado en la parte inferior.

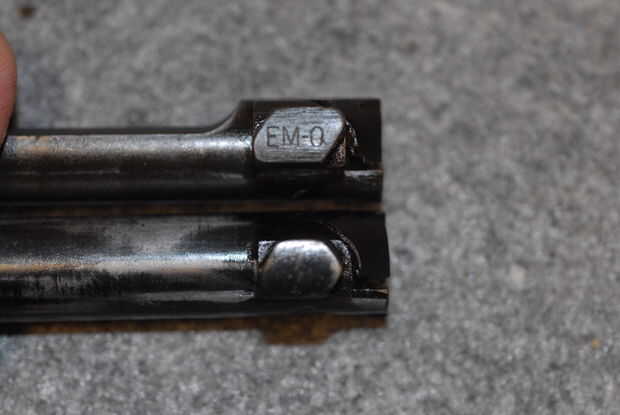

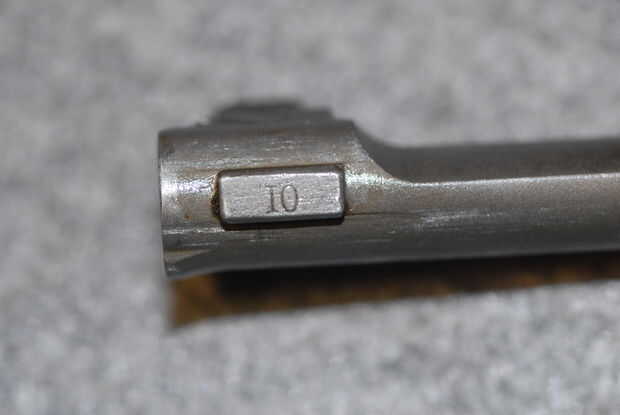

Marcas- Anote cualquier marca en el perno, generalmente en la oreja izquierda o derecha, pero de vez en cuando te encuentras en otros lugares. Foto 3 muestra un perno con "EM-Q" en la oreja derecha, Foto 4 un perno con "IO" en la oreja izquierda.
Forma de estirón derecho - redondeado o acentuado. En la foto 3, puede ver la diferencia, con el estirón redondeado en la parte superior y la oreja puntiaguda en la parte inferior.
Puerto de gas en la parte inferior - si o no. Lo sentimos, pero no los pernos con los puertos de Gas en la parte inferior, por lo que no puedo publicar una foto.

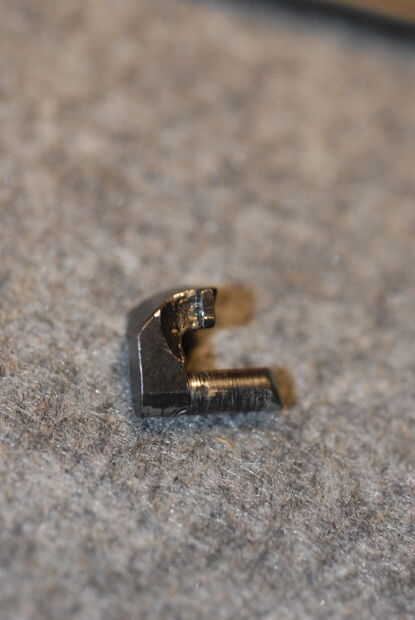

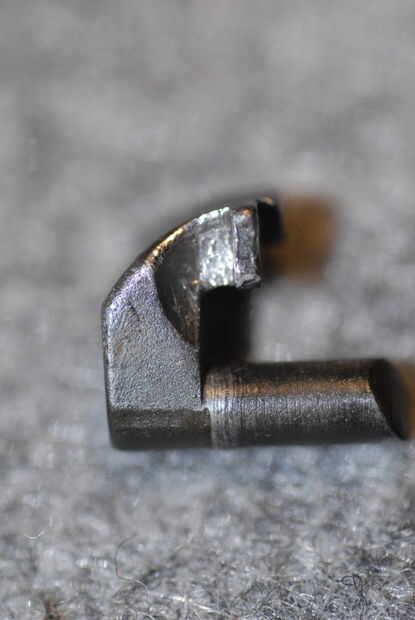

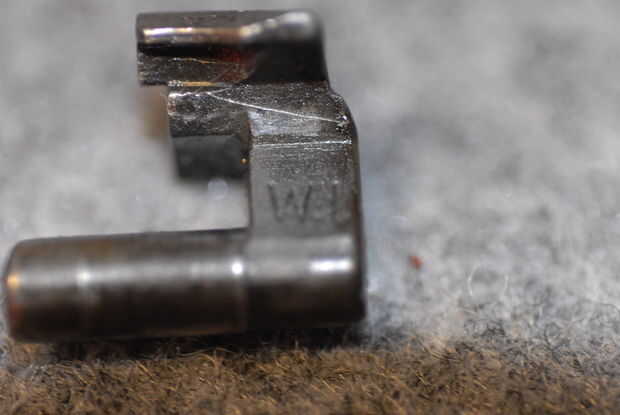

Extractor - Verifique la caja para que el tipo tiene, y si hay cualquier marcas en él. Foto 5 muestra que un "WI" marcó Extractor. Foto 6 se muestra un extractor modificado, foto 7 un extractor plano.

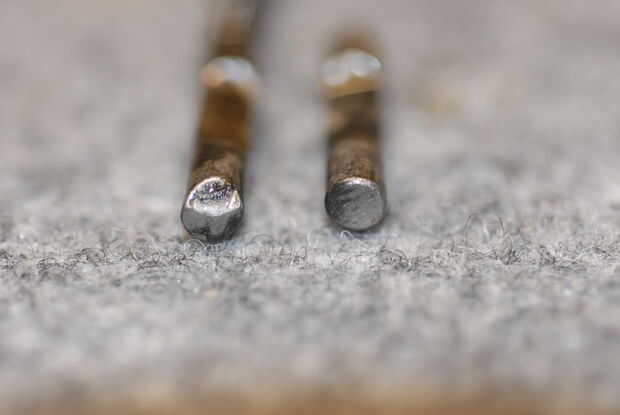

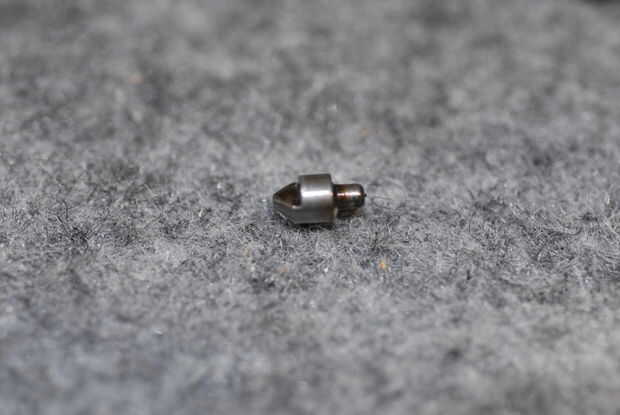

Émbolo - Verifique la caja para que el tipo tiene. Foto 8 muestra el émbolo con la plana mecanizada.
Punta de eyector - Verifique la caja para que el tipo tiene. Foto 9 muestra 2 tipos de eyector, y usted puede decir generalmente qué tipo usted tiene sin desmontar el perno.

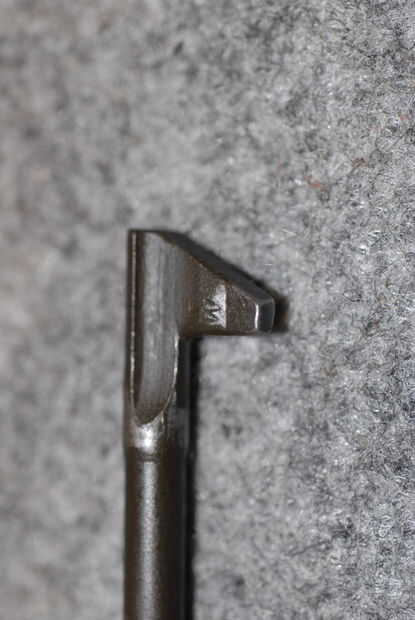

Percutor - Marque la casilla para el tipo, ya sea azul o blanco (sin terminar) y cualquier marcas de ves. Foto 10 muestra un percutor tipo 2, y la foto 11 muestra el código de un fabricante típico ("W" de Winchester en este caso).
DIAPOSITIVA

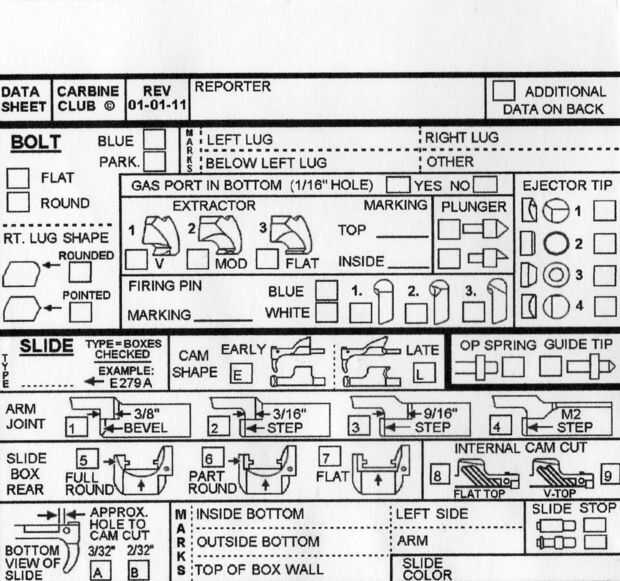

Tipo - una vez terminada la parte de la diapositiva, sume las casillas comprobadas y obtendrá un número.

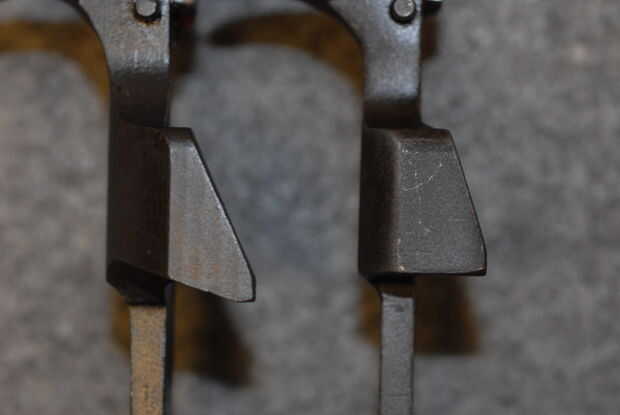

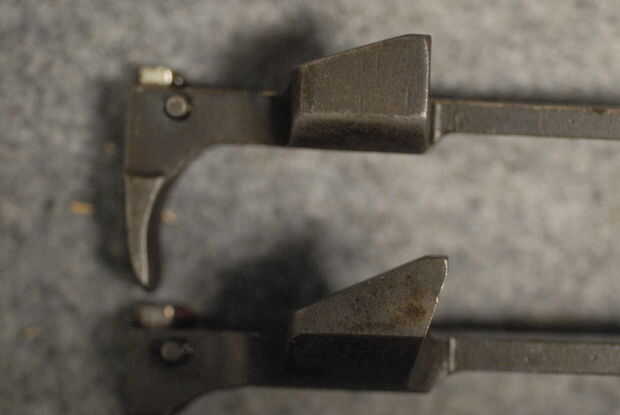

Forma de Cam - ya sea temprana o tardía. Foto 12 muestra el tipo de principios en la parte superior, el tipo más adelante en la parte inferior. Foto 13 muestra lado a lado, con el tipo más adelante a la izquierda y el tipo de principios en el derecho. Tenga en cuenta el tipo de principios es "plano" y el tipo más adelante esté inclinado hacia adelante.

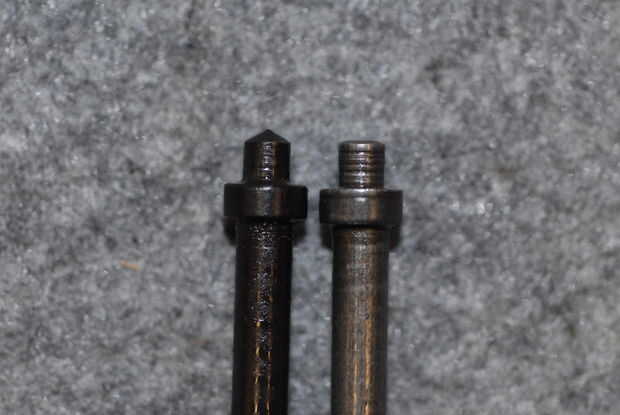

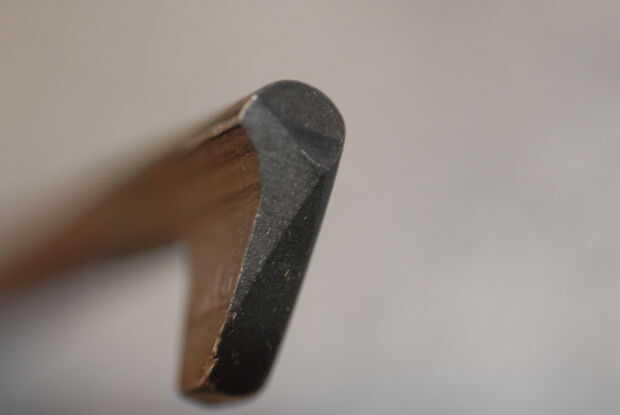

Op primavera Guía Tip - será puntiagudo o Romo. Foto 14 muestra lado a lado.

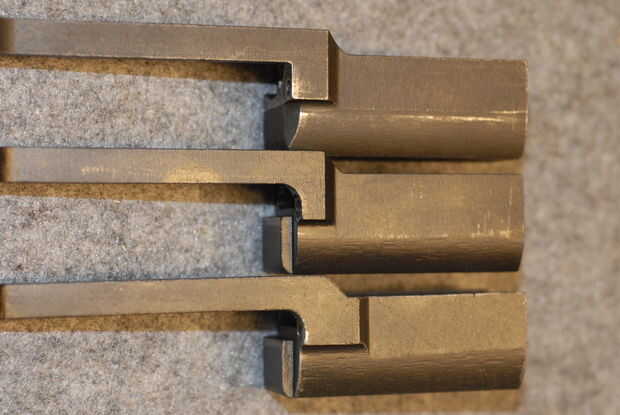

Conjunto de brazo - puede ser uno de 4 tipos, marque la casilla apropiada para su tipo. En la foto 15, puede ver el tipo 1 en la parte superior (con el bisel debajo del brazo), tipo 2 en el centro (con el paso por debajo del brazo y 3/16") y el tipo 3 en la parte inferior (con el paso por debajo del brazo y la zona de 9/16"). No tengo una diapositiva de M2 para mostrar, pero es similar al tipo 3, con una forma cónica donde el brazo se conecta a la corredera.

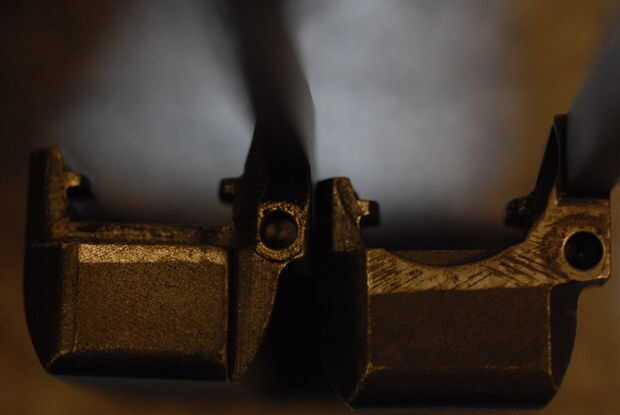

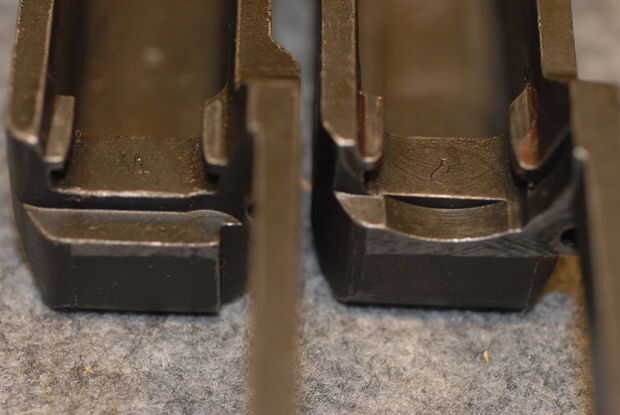

Deslice la caja parte trasera - uno de los 3 tipos, marque la casilla apropiada. Muestran en la foto 16 y 17 son una caja plana deslizante a la izquierda, un completo redondo de la derecha. Una parte redonda es fácil de detectar desde el dibujo. Foto 18 muestra un detalle de la caja de corredera plana, que Foto 19 muestra un detalle de la caja de ronda deslizante.

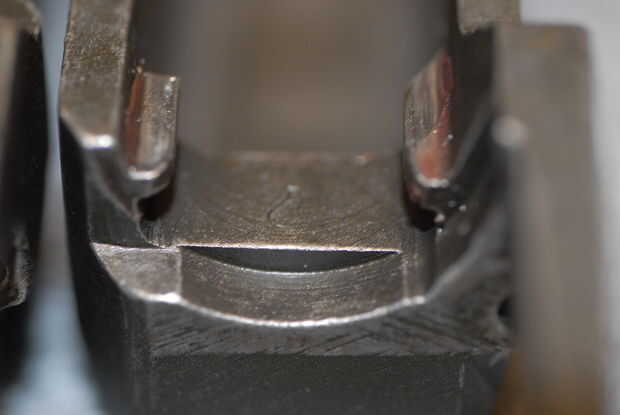

Interno Cam corte plano en la parte superior o se tienen una forma de "V", marque la casilla apropiada. Foto 20 muestra el corte en forma de "V". Si bien no tengo ninguna con el plano corte a la fotografía, es bastante fácil de imagen mediante el dibujo en la hoja de datos.
Vista inferior del slide - salir su micrómetro, tienes que medir si es 3/32" o 2/32
Marcas - mirada cuidadosamente para las marcas en las áreas indicadas.
Slide Stop - será uno de dos tipos, si mira con atención y moverse hacia adelante y hacia atrás puede decir que tipo usted tiene.
