Commodore 64 MOS6581 SID basado sintetizador / secuenciador

este es un proyecto mío de hace unos 3 años. Tenía 8 cuando mi padre me compró un C = 64 28 años y todavía recuerdo emocionado cómo era jugar con él (soy todavía un jugador y un hacker de hardware gracias a él), y lo principal para mí en la mayoría de los juegos fue la música épica. Después de muchos años, decidí hacer un pequeño sintetizador basado en el famoso MOS6581. Perdí mi paciencia cuando llegó a la creación de los parches (instrumentos hechos de utilizan osciladores separados en tiempos y ambientes).

Así que este es un módulo básico que puede experimentar, te permite jugar con los valores de registro bruto (pero también es el código para usarlo como un secuenciador programable de 16 paso o controlado de un MIDI synth).

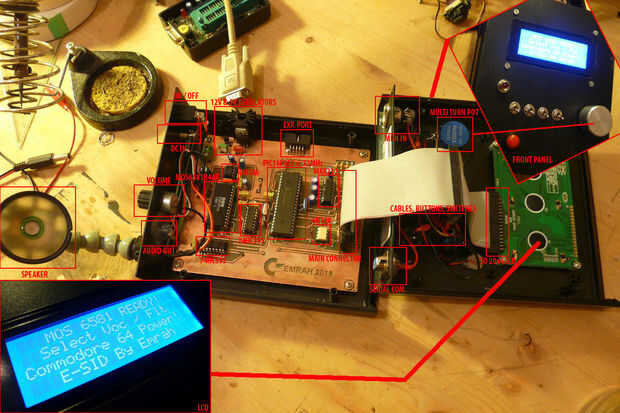

El circuito consta de un MOS6581 (de viejo C = 64s, los recibí de e-bay habíamos osciladores defectuosos, pero consiguió un reembolso), un PIC18F452 (el cerebro), 2 cambio de registros (para poder comunicarse con el SID en serie, utilizando las líneas de Dirección 5 y 8 datos), un 4 x 16 caracteres LCD para la exhibición, un MAX232 para comunicación serial con el PC (no utilizado para una finalidad distinta bootloading el firmware) , un optoacoplador para el MIDI de entrada, un LM386 para salida directa de audio, regulador linear ICs, algunos conectores, interruptores y ollas.
