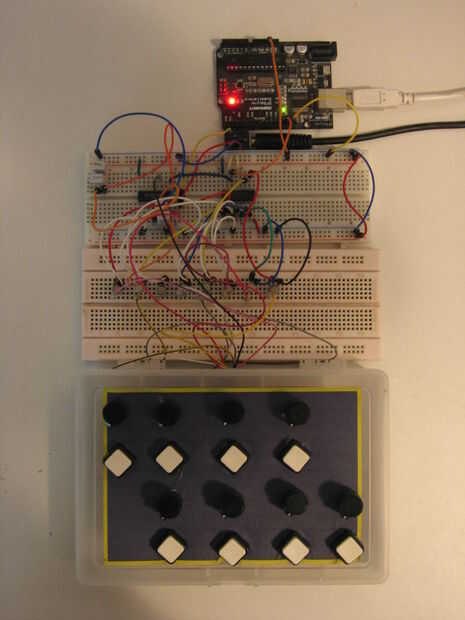

Arduino (estoy usando duemilenova) en este instrumento está actuando sólo como fuente de energía y como un simple contador de tiempo, así que si no tienes uno que todavía puede construir este instrumento con otro programador fuentes, como el 555 por ejemplo.
Tomé el simple esbozo de Blink y había cambiado el retardo de 100ms.
El temporizador se conecta a la 4022 mientras cada uno de su salida conectada a un pote del 10 k y un interruptor y de allí al VCO 4046.
La onda de salida es cuadrada.
Las muestras:
cicadaboom111.ogg - grabación limpia. En el minuto 1:28 se puede escuchar lo que sucede cuando el pin 5 del 4046 no está conectado a la tierra.
cicadaboom222.ogg - el sonido va a través de un software de efectos Rakarrack.
cicadaboom333.ogg - el sonido va a través de un software de efectos, JACK Rack.
