Colector solar de hidrotermal (5 / 6 paso)

Paso 5: El tanque

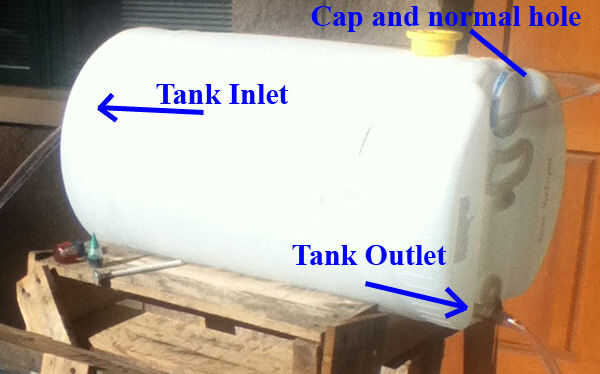

Pude conseguir este tanque gratis. Su función original era el suministro de cloro para el tratamiento de una piscina.

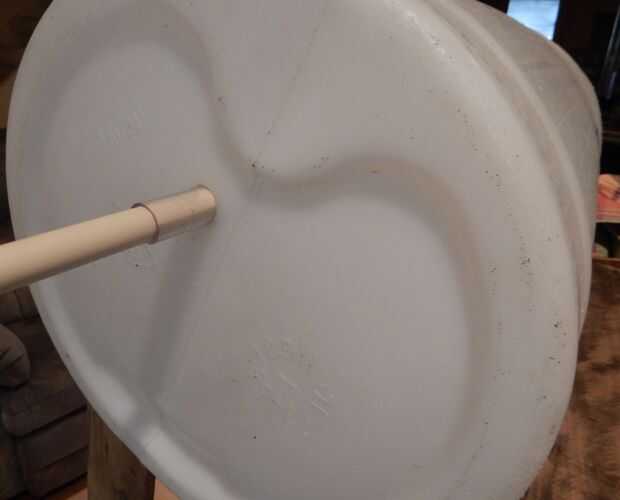

He usado un taladro y perforar dos agujeros en el tanque para la salida y entrada con una broca más pequeña que el CPVC tubo (mayor broca tenía).

Luego usé una dremel y había hecho cuidadosamente el agujero más grande por lo que es más pequeño que el tubo de vinilo pero más grande que la tubería CPVC.

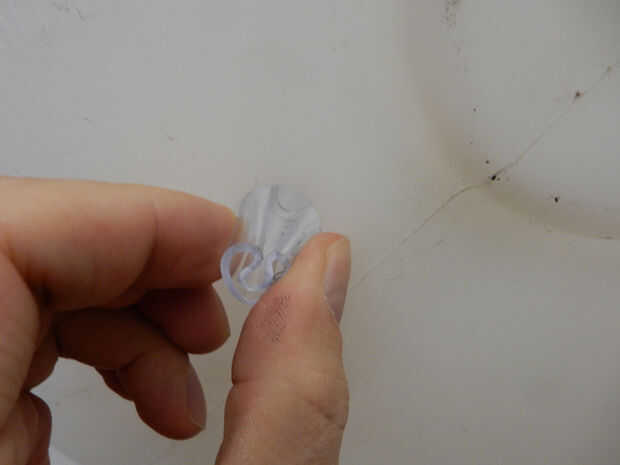

He insertado el tubo de vinilo en el agujero por apretándola (ver imagen), entonces presiona el tubo CPVC en el agujero por lo que se trataba de un ajuste apretado.

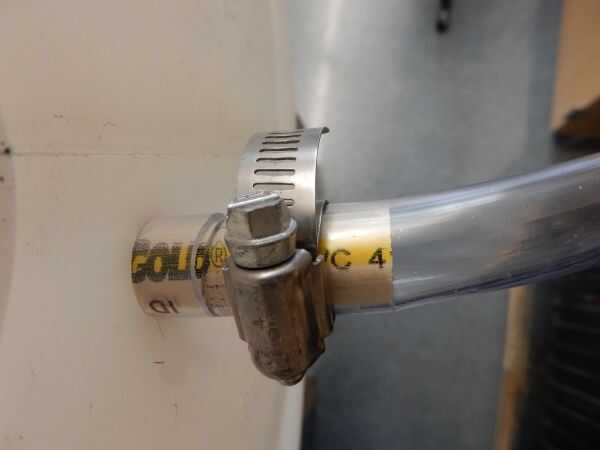

Luego pude utilizar pequeñas abrazaderas para fijar la tubería de vinilo en el CPVC para poder montar y desmontar la matriz del tanque para el transporte más fácil.

Notas:

  • Durante mi primera prueba tuve pérdidas y en el futuro plan lo separe nuevo y añadir algunos de silicona durante el montaje.
  • Predigo que el tubo de vinilo no resistirá al aire libre y cuando hace calor se inclina. Se trata de un dispositivo experimental pero más permanente sugiero tuberías la cosa entera con tubería de CPVC y utilizando el apropiado silicona o pegamento.
